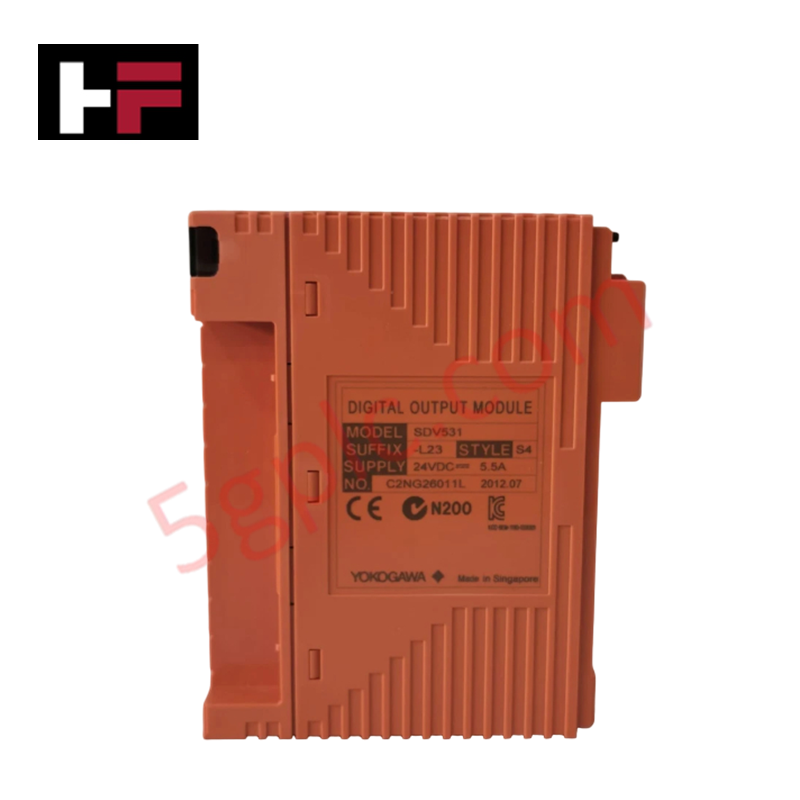

يعمل Yokogawa SDV531-L23، المُدرج أيضًا باسم وحدة الخرج الرقمي SDV531، كمكوّن عتادي مخصص لتشغيل المشغلات الحقلية المنفصلة بجهد 24 VDC ضمن منصات نظام الأدوات الآمنة ProSafe-RS. ويتحكم في إشارات الخرج الرقمي عالية السلامة للملفات اللولبية ومرحلات التعشيق، مع تنفيذ عمليات التشخيص الداخلية.
مواصفات الأجهزة
| المعلمة | المواصفة |
|---|---|
| الطراز | SDV531-L23 |
| العلامة التجارية | Yokogawa |
| المنشأ | اليابان |
| الوزن | 0.28 kg |
| الأبعاد | 75 mm x 114 mm x 90 mm |
| درجة حرارة التشغيل | -20 إلى 60 درجة مئوية |
| استهلاك الطاقة | 280 mA كحد أقصى عند 5 VDC، و140 mA كحد أقصى عند 24 VDC |
| منصة النظام | نظام الأدوات الآمنة ProSafe-RS (SIS) |
| قنوات الخرج | 8 قنوات خرج رقمي |
| تصنيف الخرج | 24 VDC اسميًا، حتى 25 mA لكل قناة |
| أقصى تيار للحمل | 0.6 A لكل خط (4.8 A إجماليًا) |
| أدنى تيار للحمل | 35 mA |
| زمن استجابة الخرج | أقل من أو يساوي 30 ms |
| تحمل العزل | 2 kV AC لمدة دقيقة واحدة (من الإشارة إلى تأريض النظام) |
| مصدر الطاقة الخارجي | 24 VDC (يتطلب 5 A كحد أدنى) |
العزل بين القنوات وتشخيص الحلقة
تتضمن وحدة SDV531-L23 خصائص عزل بين القنوات لمنع اختلافات جهد التأريض من التأثير في دوائر تبديل الخرج عبر القنوات المنفصلة الثماني. وقد صُممت الوحدة للتكامل مع حلقات الأدوات الآمنة، إذ تراقب باستمرار سلامة الخط لاكتشاف حالات قصر الدائرة وانقطاع الأسلاك. وتضمن حلقات عزل التيار والجهد المار أن الأعطال المادية في خطوط الحقل الفردية لا تؤثر في اتصال اللوحة الخلفية للنظام ولا تنتقل إلى مسارات تنفيذ المنطق الآمن المجاورة.
الأسئلة الشائعة
س: ماذا يحدث للمخارج في SDV531-L23 أثناء فشل تشخيص داخلي للوحدة؟
ج: عند اكتشاف عطل عتادي داخلي غير قابل للاسترداد أو انتهاء مهلة وحدة المعالجة المركزية، تنفذ الوحدة تحريرًا لحالة آمنة، فتزيل التنشيط عن قنوات الخرج الرقمي الثماني جميعها لإيصال الأجهزة الحقلية المتصلة إلى حالات الأمان المحددة مسبقًا.
س: ما متطلبات مصدر الطاقة اللازمة لتغذية حلقات الأحمال الخارجية في SDV531-L23؟
ج: يجب توصيل مصدر طاقة حقلي خارجي بجهد 24 VDC وتصنيف تيار لا يقل عن 5 A لتغذية دوائر تشغيل الحمل في جانب الحقل بصورة مستقلة عن طاقة منطق النظام الداخلية.
س: كيف يُنظَّم العزل الجلفاني بين منطق النظام وأسلاك الحقل في هذه الوحدة؟
ج: توفر حواجز عزل ضوئية ومقترنة بالمحوّلات تصنيف تحمل يبلغ 2 kV AC لمدة دقيقة واحدة بين خطوط الإشارة الحقلية وتأريض النظام الداخلي، وذلك لحماية إلكترونيات اللوحة الخلفية للنظام.
إرشادات التركيب الحقلي
- ثبّت الوحدة على اللوحة المخصصة أو رف العقدة الفرعية، مع التأكد من تعشيق مزاليج التثبيت الميكانيكية بالكامل لقفل التجميعة وحمايتها من الاهتزاز.
- وصّل جميع أسلاك الحقل بجهد 24 VDC إلى محول واجهة كابل الإشارة، مع الحفاظ على مقاس سلك متوافق مع حد أقصى لتيار الحمل يبلغ 0.6 A لكل خط.
- وصّل مصدر الطاقة الخارجي بجهد 24 VDC بأطراف الطاقة المخصصة، وتحقق من صحة القطبية قبل تطبيق طاقة النظام.
- مرّر موصلات الخرج الرقمي الحقلية منفصلة عن كابلات التيار المتردد عالي الجهد وموصلات محركات مغيرات التردد لمنع اقتران الضوضاء السعوية.
- اربط وصلات تأريض هيكل النظام باستخدام شريط نحاسي منخفض الممانعة لإنشاء مرجع مستقر لتصنيف العزل البالغ 2 kV AC.
