تفاصيل المنتج

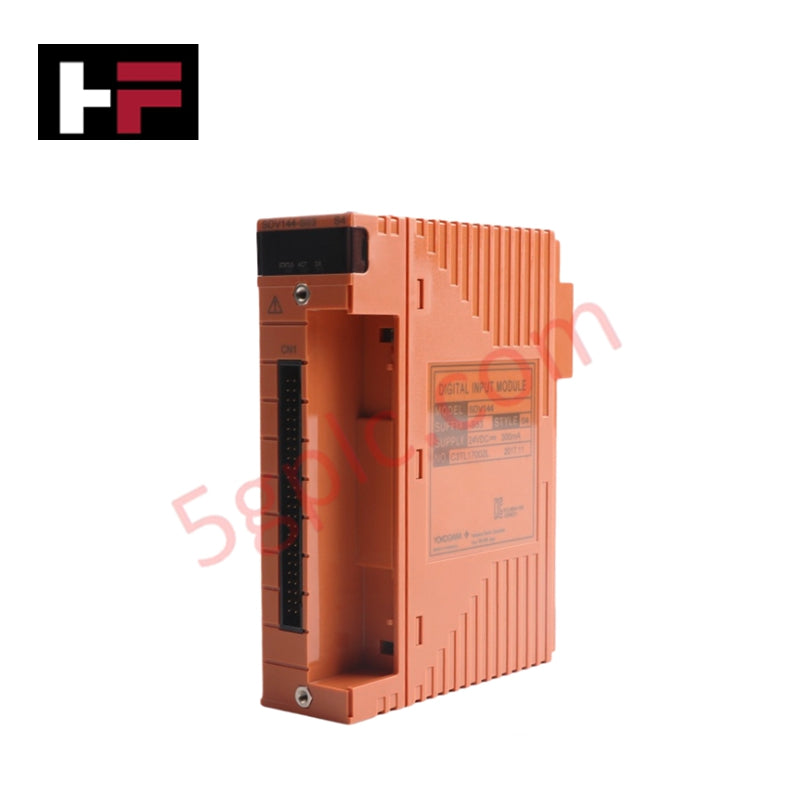

تعمل وحدة الإدخال الرقمي YOKOGAWA SDV144-S13/B4D00، المعروفة أيضًا باسم YOKOGAWA SDV144، كمكون مادي مخصص لمراقبة الحالة الثنائية المعزولة ضمن منصات نظام السلامة المؤتمتة ProSafe-RS. تقوم الوحدة بفحص 16 قناة منفصلة من دوائر التلامس الجاف الميداني عبر جهد ترطيب مدمج 24 فولت تيار مستمر، وتقدم تحولات حالة الإدخال المؤكدة إلى ناقل منطق المعالجة ضمن نوافذ المسح المحددة.
المواصفات المادية
| المعامل | المواصفة |
|---|---|
| النموذج | SDV144-S13/B4D00 |
| العلامة التجارية | YOKOGAWA |
| المنشأ | اليابان |
| الوزن | 0.36 كجم (مع كتلة طرفية بمشبك ضغط / كابل MIL)؛ 0.41 كجم (مع محول واجهة كابل الإشارة) |
| الأبعاد | الهيكل الفيزيائي القياسي لوحدة الإدخال/الإخراج ProSafe-RS من Yokogawa |
| درجة حرارة التشغيل | 0 إلى +60 درجة مئوية (بيئة التشغيل الأساسية القياسية) |
| استهلاك الطاقة | 290 مللي أمبير كحد أقصى عند 5 فولت تيار مستمر، 140 مللي أمبير كحد أقصى عند 24 فولت تيار مستمر من اللوحة الخلفية للنظام |
| قنوات الإدخال | 16 قناة معزولة |
| نوع إشارة الإدخال | تلامس بدون جهد (تلامس جاف) |
| مقاومة حالة التشغيل | 1 كيلو أوم كحد أقصى |
| مقاومة حالة الإيقاف | 100 كيلو أوم كحد أدنى |
| تيار حلقة الإدخال | 6 مللي أمبير +/-20% عند 24 فولت تيار مستمر (حالة حلقة إدخال 0 أوم) |
| ترطيب التلامس الخارجي | 24 فولت تيار مستمر (+20% / -10%) من مصدر توزيع خارجي |
| سعة التيار الخارجي | 200 مللي أمبير كحد أدنى من احتياطي الإمداد المطلوب |
| تحمل جهد الإدخال الأقصى | 30 فولت تيار مستمر كحد أقصى فوري مسموح به |
| زمن استجابة العتاد | 40 مللي ثانية كحد أقصى لتأخير اكتساب إشارة الإدخال |
| جهد العزل الكهربائي | 2 كيلو فولت تيار متردد لمدة دقيقة واحدة بين دوائر إشارة الإدخال الجانبية الميدانية ومنطق النظام الداخلي |
| الاتصالات الفيزيائية | خيارات لكتل طرفية بمشبك ضغط، كابل شريطي MIL، أو كابل إشارة مخصص AKB331 |
التحكم في السلامة والعزل بين القنوات
تعتمد بنية الوحدة على تصميم عزل جلفاني مستقل مصمم لتنفيذ فصل صارم بين قنوات الإدخال. من خلال تمرير خطوط الإشارة المنفصلة عبر مقومات ضوئية داخلية، يتم تقييد نبضات الجهد العالي الميدانية أو دوائر الأعطال العابرة حتى 2 كيلو فولت تيار متردد على واجهة طرف الحقل فقط، مما يمنع تلفًا متسلسلًا للإلكترونيات الأساسية لمعالجة النظام. تضمن هذه البنية تحديدًا صحيحًا للإشارة ضمن حلقات السلامة المؤتمتة، مما يقمع التداخل المتبادل ويحمي مسار تنفيذ أوامر الإيقاف الطارئ الحرجة.
الأسئلة المتكررة
س: هل تكتشف الوحدة تدهور دائرة الحقل قبل فشل تغيير حالة التشغيل/الإيقاف؟
ج: يعتمد انتقال الحالة بدقة على حدود العتبة لمقاومة التشغيل (1 كيلو أوم كحد أقصى) ومقاومة الإيقاف (100 كيلو أوم كحد أدنى). يؤدي تدهور حلقة الحقل الذي يحول المقاومة إلى المنطقة الوسطية بين هذين القيمتين إلى تأخير الاكتساب خارج نافذة الـ 40 مللي ثانية أو توليد خطأ حالة تشخيصية على ناقل السلامة.
س: هل يمكن تبديل هذه الوحدة أثناء تشغيل نظام السلامة ProSafe-RS وتنفيذ الكود؟
ج: يدعم التصميم الفيزيائي للوحدة التبديل الحار عبر اللوحة الخلفية. ومع ذلك، تملي إجراءات هندسة السلامة تجاوز تكوين الحلقة ذات الـ 16 قناة المحددة ضمن منطق ProSafe-RS مسبقًا لمنع حدوث توقفات نظامية آمنة عفوية أثناء إزالة أو إدخال الوحدة فعليًا.
إرشادات التثبيت الميداني
- فصل طريقة التوصيل: يجب استخدام تجميعات الطرفية بمشبك الضغط أو مصفوفة كابل واجهة AKB331 المتخصصة لإنهاءات الأسلاك الميدانية. يجب عزل مدخلات الرقمية الحرجة للسلامة ماديًا عن خطوط التيار المتردد عالية القدرة ضمن مسارات توجيه الكابلات لمنع اقتران الإشارات الكهرومغناطيسية.
- اتفاقيات تأريض الدرع: يجب تجريد جميع دروع كابلات الإشارة الخارجية وتجميعها وربطها مباشرة بعمود تأريض الخزانة الرئيسي المخصص. يجب إبقاء الدروع عائمة عند نهاية جهاز الحقل لقمع دوائر التأريض ذات الوضع المشترك ومنع حقن انحرافات كهربائية في دوائر ترطيب 24 فولت تيار مستمر.
- إدارة الحرارة وتدفق الهواء: قم بتركيب الوحدة عموديًا على فتحة لوحة قاعدة الإدخال/الإخراج ProSafe-RS، مع التأكد من قفل مزالق التثبيت الفيزيائية بإحكام. تأكد من عدم عرقلة كابلات الطاقة المجاورة لمسارات تدفق الهواء الحراري العمودي عبر غلاف المكون.
