تفاصيل المنتج

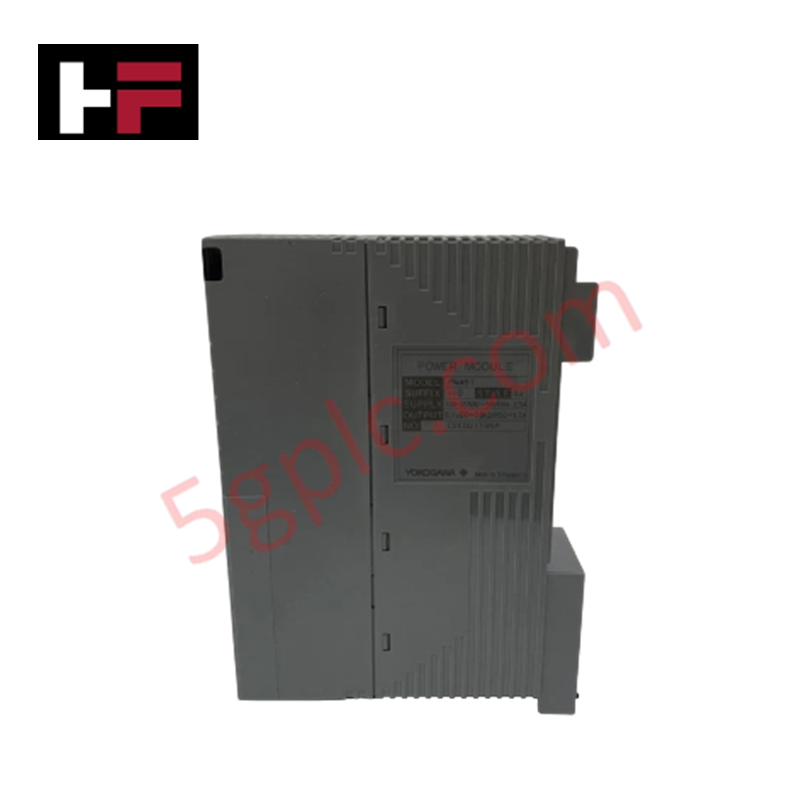

يعمل Yokogawa PW481-10، المُدرج أيضًا باسم وحدة إمداد الطاقة PW481، كمكوّن مخصص لتحويل الطاقة من 100-120 فولت تيار متردد إلى 24 فولت تيار مستمر وتوزيع جهد القضبان ضمن شبكات أنظمة الأتمتة من Yokogawa.
تفصيل اللاحقة ومصفوفة الطراز
- PW481: الطراز الأساسي الذي يعيّن وحدة إمداد طاقة بمدخل 100-120 فولت تيار متردد ومخرج 24 فولت تيار مستمر.
- -10: رمز إصدار قياسي للعتاد يشير إلى إعداد أساسي غير مقاوم للانفجار.
مواصفات العتاد
| المعلَمة | المواصفة |
|---|---|
| الطراز | PW481-10 |
| العلامة التجارية | Yokogawa |
| المنشأ | اليابان |
| جهد الإدخال | 100-120 فولت تيار متردد، 50/60 هرتز (+/-10%) |
| جهد الخرج | 24 فولت تيار مستمر |
| تيار الخرج | 2.5 أمبير |
| التركيب | قضيب DIN |
| مؤشرات الحالة | مؤشرات LED لحالة الطاقة على اللوحة الأمامية |
| الوزن | 1.04 كجم (2.29 رطل) |
| الأبعاد | 5.1 سم × 20.3 سم × 15.2 سم (2.0 بوصة × 8.0 بوصة × 6.0 بوصة) |
| درجة حرارة التشغيل | -20 إلى 60 درجة مئوية |
| استهلاك الطاقة | 200 فولت أمبير (الحد الأقصى) |
تهيئة طاقة قضبان Yokogawa والعزل بين القنوات في نظام DCS
تخفض وحدة إمداد الطاقة جهد المرافق أحادي الطور إلى ناقل منظم بجهد 24 فولت تيار مستمر لتشغيل وحدات التحكم والمستشعرات الرقمية ووحدات الإدخال/الإخراج الميدانية اللاحقة. ويوفر تركيب المحول الداخلي عزلًا كهربائيًا بين الجانب الأولي والجانب الثانوي، مما يحد من اقتران حلقات التأريض ويحمي أجهزة بروتوكول حلقات HART بتيار 4-20 مللي أمبير وحافلات اتصالات Fieldbus الحساسة من عابرات خط التيار المتردد وتقلبات الجهد.
الأسئلة الشائعة
س: ما حدود تفاوت جهد خط الإدخال المطبقة على وحدة PW481-10 أثناء تقلبات التيار المتردد الرئيسي؟
ج: تعمل الوحدة ضمن نطاق إدخال يبلغ 100-120 فولت تيار متردد عند 50/60 هرتز، مع حد تفاوت مسموح للجهد قدره +/-10%.
س: هل يؤدي استبدال وحدة PW481-10 إلى تعطيل مكوّنات قضيب DIN المجاورة؟
ج: لا، إذ تُفك الوحدة مباشرة من قضيب DIN وتُفصل عبر واجهات توصيل طرفية قياسية دون فك المعدات المحيطة بالقضيب.
إرشادات التركيب الميداني
ركّب وحدة PW481-10 على قضيب DIN قياسي مقاس 35 مم داخل الحاوية، مع ضمان الحفاظ على خلوص تهوية علوي وسفلي كافٍ لتبريد الحمل الحراري الطبيعي. ثبّت أسلاك طاقة الإدخال بالتيار المتردد وموصلات الخرج بجهد 24 فولت تيار مستمر في أطراف التوصيل اللولبية الخاصة بها، مع تطبيق عزم الربط المناسب للأسلاك. صِل طرف التأريض مباشرةً بشريط التأريض المركزي للخزانة باستخدام شريط نحاسي منخفض الممانعة لتقليل الضوضاء عالية التردد ذات النمط المشترك.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
