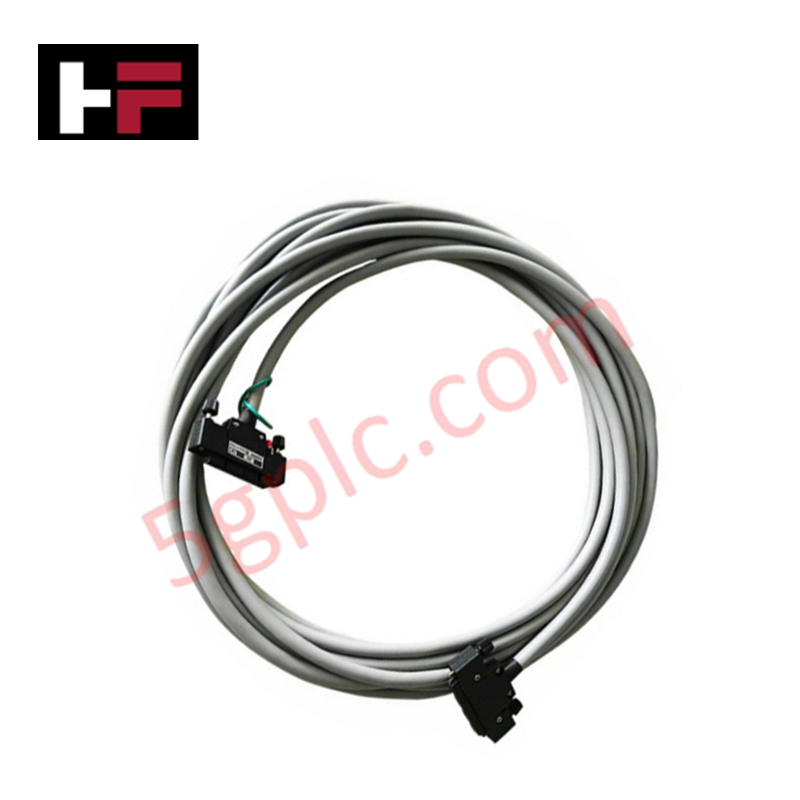

كابل إشارة Yokogawa KS9-10*B KS9 (50-50 سنًا)

يعمل Yokogawa KS9-10*B، المُدرج أيضًا باسم كابل الإشارة KS9 (50-50 سنًا)، كمكوّن عتادي مخصص لتوجيه إشارات الإدخال/الإخراج التناظرية والرقمية متعددة القنوات ضمن بنيات لوحات أطراف نظام التحكم الموزع Yokogawa CENTUM.

تفصيل اللاحقة ومصفوفة الطراز

المواصفات العتادية

عزل القنوات والحفاظ على إشارة حلقة HART بتيار 4-20 mA

تحافظ مجموعة الكابل KS9-10*B على سلامة الإشارة للاتصالات عالية الكثافة عبر حلقات HART التناظرية بتيار 4-20 mA، وكذلك لقنوات المجال الرقمية المنفصلة. وتتميز أزواج الموصلات الفردية داخل غلاف الكابل البالغ طوله 10 m بهندسة زوج ملتوي دقيقة للحد من التداخل المتبادل والحث المغناطيسي بين قنوات الإدخال/الإخراج المتجاورة. وقد صُمم الكابل للعمل مع وحدات إدخال/إخراج معزولة بين القنوات، إذ يوجّه تكوين التدريع الرقائقـي والمضفّر الضوضاء الكهربائية عالية التردد إلى تأريض الهيكل، ما يضمن عدم حدوث أي تدهور في إشارات التضمين الرقمي بتبديل التردد (FSK) الخاصة بـ HART والمركّبة فوق الإشارة، على امتداد مسار النقل البالغ 10 m بالكامل.

الأسئلة الشائعة

س: ما الحد الأقصى المتوقع لتدهور الإشارة أو المقاومة على طول 10 m من كابل KS9-10*B؟

ج: تبلغ مقاومة الموصل أقل من 0.09 ohm لكل متر عند 20 درجة مئوية، ما ينتج عنه إجمالي مقاومة حلقة أقل من 1.8 ohm لمسار بطول 10 m. ويُعد هبوط الجهد هذا ضئيلًا بالنسبة إلى أجهزة حلقات التيار القياسية بتيار 4-20 mA وقنوات الإدخال الرقمية بجهد 24 VDC.

س: هل يمكن فصل كابل KS9-10*B أو إعادة توصيله أثناء تشغيل قنوات الإدخال/الإخراج الميدانية؟

ج: يُسمح باستبدال الكابل أثناء التشغيل عندما تكون الحلقات الميدانية مُفعّلة، في ظروف الجهد المنخفض (30 VDC أو أقل)، شريطة أن تدعم وحدات الإدخال/الإخراج في نظام التحكم الموزع إزالة الأطراف أثناء التشغيل. ومع ذلك، يؤدي فصل الكابلات متعددة القنوات إلى فصل الطاقة عن جميع توصيلات السنون الخمسين في الوقت نفسه، ما يعطل حلقات التحكم الميدانية النشطة.

س: كيف يتم الحفاظ على استمرارية التدريع بين الموصلين ذوي الخمسين سنًا؟

ج: تُمرّر استمرارية التدريع عبر نقاط تماس مخصصة ومؤرضة في غلافَي الموصلين، وأسلاك تصريف مدمجة عند الطرفين، مما يتيح التأريض المباشر إلى إطار اللوحة الخلفية لحامل نظام التحكم الموزع عند التوصيل.

إرشادات التركيب الميداني

1. نصف قطر انحناء الكابل: حافظ على حد أدنى لنصف قطر الانحناء الساكن يبلغ 80 mm ونصف قطر انحناء ديناميكي يبلغ 120 mm أثناء التركيب، لمنع إجهاد الموصلات الداخلية أو انفصال التدريع.
2. توصيل الموصلات وتثبيتها: حاذِ مجاري توجيه موصل الخمسين سنًا بشكل مستقيم قبل الإدخال. أحكم ربط جميع براغي التثبيت الميكانيكية يدويًا لضمان ضغط تماس ثابت ومنع انفصال الموصل بسبب الاهتزاز.
3. توجيه الكابل وفصله: مرّر كابل الإشارة عبر مجاري الأسلاك القياسية، مع الحفاظ على خلوص مادي لا يقل عن 300 mm عن خطوط طاقة التيار المتردد عالية الجهد، ومخارج محركات التردد المتغير، والأحمال الحثية الثقيلة، لمنع التداخل الكهرومغناطيسي.
4. بروتوكول التأريض: صِل سلك تصريف الكابل مباشرةً بقضيب ناقل الأرضي الوظيفي (FE) من طرف واحد (جانب نظام التحكم الموزع) لتجنب تيارات حلقات التأريض الدائرية.
