تفاصيل المنتج

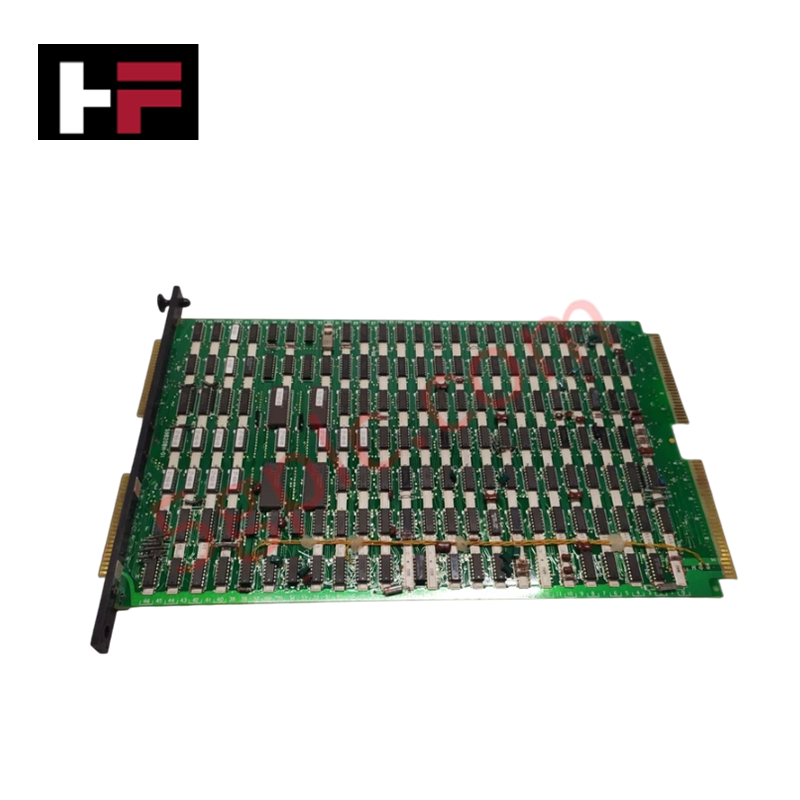

تعمل وحدة Yokogawa CTL4*B، والمُدرجة أيضًا باسم وحدة الواجهة CTL4، كمكوّن عتادي مخصص لتنفيذ واجهات الإشارات عالية السرعة وإدارة مخازن البيانات ضمن منصات Yokogawa CENTUM DCS. وتدير ترجمة البروتوكولات ثنائية الاتجاه واقتران الإشارات عبر اتصالات اللوحة الخلفية للنظام وواجهات الرف المحلية.
المواصفات العتادية
| المعلمة | المواصفة |
|---|---|
| الطراز | CTL4*B |
| العلامة التجارية | Yokogawa |
| المنشأ | اليابان |
| الوزن | وزن بطاقة الرف القياسي (~0.5 كجم) |
| درجة حرارة التشغيل | -10 إلى 55 درجة مئوية |
| استهلاك الطاقة | تُغذّى عبر اللوحة الخلفية للحامل الفرعي (24 VDC نموذجيًا) |
| توافق النظام | CENTUM V وCENTUM XL وCENTUM VP ووحدات DCS القديمة |
| العزل | عزل بصري وكهروكيميائي عبر مسارات ناقل النظام |
بروتوكول حلقة 4-20 mA HART وعزل القنوات
تعمل وحدة CTL4*B كمخزن مؤقت للاتصالات والإشارات الفيزيائية، إذ تربط حلقات أجهزة القياس الحقلية بوحدات المعالجة المركزية عبر وحدات DCS من Yokogawa. وقد صُممت لدعم معماريات الحوامل الفرعية القديمة والحديثة، وتوجّه إشارات بروتوكول حلقات 4-20 mA HART ومتجهات الإدخال/الإخراج المنفصلة، مع فرض العزل بين القنوات. وتعمل شبكات الترشيح الداخلية على تثبيت تفاوتات معاوقة الخط وكبت الضوضاء الكهربائية ذات النمط المشترك، مما يحمي وحدات المعالجة المركزية من النبضات العابرة ذات الجهد العالي الناجمة عن مسارات الإشارات الطويلة.
الأسئلة الشائعة
س: كيف تُوفَّر طاقة التشغيل الأساسية لوحدة CTL4*B؟
ج: تُزوَّد الطاقة مباشرة عبر ناقل اللوحة الخلفية الداخلي عند تثبيت البطاقة في فتحة الوحدة المخصصة لها.
س: ما آلية العزل الكهربائي التي تتميز بها وحدة CTL4*B؟
ج: تتضمن الوحدة حواجز عزل بصرية وكهروكيميائية لفصل مسارات الإشارات في الجانب الحقلي عن خطوط منطق النظام الداخلية.
س: هل يمكن استخدام بطاقة CTL4*B مع وحدات DCS القديمة من Yokogawa؟
ج: نعم، توفر البطاقة توافقًا عتاديًا عبر منصات التحكم CENTUM V وCENTUM XL وCENTUM VP.
إرشادات التركيب الحقلي
- الحماية من التفريغ الكهروستاتيكي: ارتدِ دائمًا سوار معصم مضادًا للكهرباء الساكنة ومؤرضًا عند التعامل مع بطاقة الدائرة لمنع أضرار التفريغ الكهروستاتيكي.
- إدخال الوحدة: حاذِ حواف لوحة الدائرة المطبوعة مع قضبان التوجيه في فتحة الوحدة، ثم أدخل البطاقة بسلاسة حتى يستقر موصل الحافة الخلفية بالكامل.
- تأريض الدرع: تأكد من إنهاء أسلاك تصريف الكابل بالكامل عند قضيب تأريض واحد للنظام لمنع تيارات حلقات التأريض.
- فصل الأسلاك: حافظ على عزل فعلي بين كابلات اتصالات DCS منخفضة الجهد وأسلاك طاقة التيار المتردد عالية الجهد داخل قنوات الخزانة.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
