تفاصيل المنتج

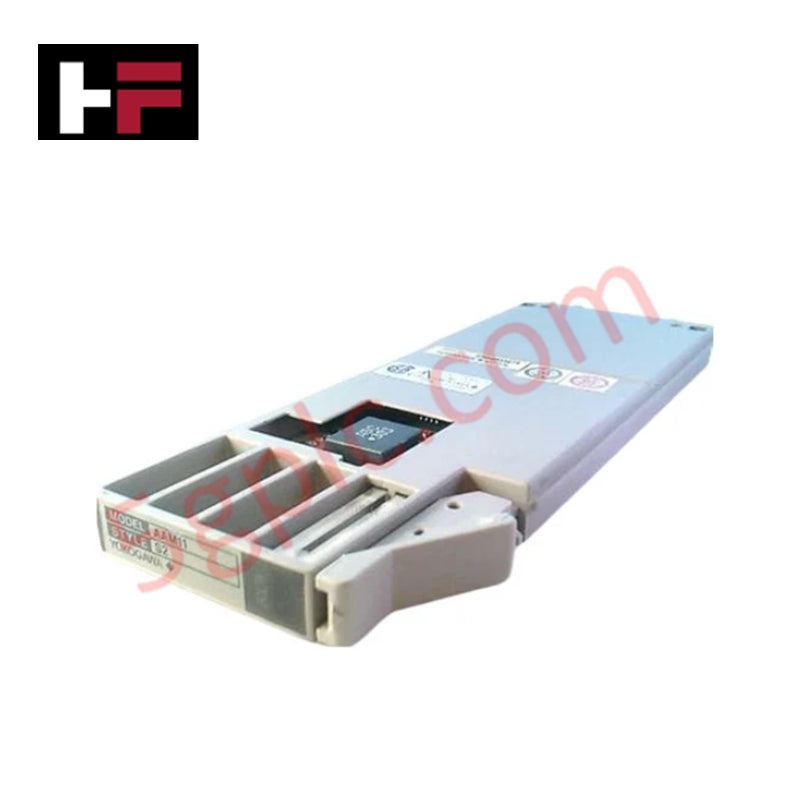

يُعدّ وحدة الإخراج التناظرية AAM51 من يوكوجاوا وحدة متعددة الاستخدامات مصممة لأنظمة التحكم الموزعة CENTUM CS وCENTUM VP. تلبي هذه الوحدة الحاجة الحيوية لتوليد إشارات تحكم دقيقة من خلال تحويل الأوامر الرقمية من وحدة التحكم إلى إشارات تناظرية فعلية. يمكن لهذه الوحدة إخراج كل من التيار والجهد، مما يجعلها مناسبة لتشغيل مجموعة واسعة من عناصر التحكم النهائية، مثل صمامات التحكم، والمحركات، ومحركات السرعة المتغيرة. بفضل تصميمها المتين الذي يدعم نطاقات الإخراج القابلة للتهيئة عبر البرمجيات، توفر AAM51 المرونة المطلوبة لتطبيقات الأتمتة الصناعية المعقدة مع الحفاظ على سلامة الإشارة العالية.
المواصفات الفنية
تم تصميم AAM51 لتقديم أداء موثوق مع أوقات استجابة سريعة وعزل كهربائي قوي.
| المعامل | المواصفة |
|---|---|
| نوع المنتج | وحدة إخراج التيار/الجهد |
| رقم الموديل | AAM51 |
| الأنظمة المتوافقة | CENTUM CS، CENTUM VP |
| نطاق الإخراج المقنن | 4 إلى 20 مللي أمبير تيار مستمر (قابل للتهيئة عبر البرمجيات) |
| حد جهد الإخراج | 25.5 فولت تيار مستمر أو أقل |
| فترة تحديث البيانات | 2 مللي ثانية أو 22 مللي ثانية (استجابة خطوة لـ A2SAM505) |
| استهلاك التيار (24 فولت) | 38 مللي أمبير أو أقل (24.0 فولت تيار مستمر) |
| استهلاك التيار (5 فولت) | 10 مللي أمبير أو أقل (5.0 فولت تيار مستمر) |
| جهد التحمل | 1500 فولت تيار متردد (1 دقيقة) بين الحقل والنظام |
| التركيب | عش لمحول الإدخال/الإخراج (A2BA3D) |
تفسير رمز الموديل
بالنسبة لوحدات يوكوجاوا، يُعد رمز اللاحقة مهمًا لأنه يحدد دعم بروتوكول الاتصال المحدد والواجهة الفيزيائية.
رقم القطعة: AAM51
AAM51-AXX
-
A (الموديل الأساسي): يدعم AAM51 القياسي عادة إشارات الإخراج التناظرية القياسية.
-
تغييرات اللاحقة (مثل AAM51B):
-
-B: غالبًا ما يشير إلى دعم بروتوكول BRAIN، مما يسمح بالاتصال الرقمي مع الأجهزة الميدانية الذكية.
-
-S1 / -S2: عادةً ما تشير هذه اللاحقات إلى مراجعات الأجهزة المحددة أو المواصفات الإقليمية.
-
ملاحظة: تحقق دائمًا من اللاحقة المحددة على ملصق الوحدة لضمان توافقها مع متطلبات بروتوكول الاتصال لأجهزتك الميدانية (تناظرية قياسية مقابل بروتوكول BRAIN).
إرشادات التركيب والتوصيل
لضمان تحكم موثوق وسلامة الإشارة، اتبع ممارسات التركيب التالية:
-
التركيب: تم تصميم AAM51 ليتم تركيبه على العش لمحول الإدخال/الإخراج (A2BA3D). تأكد من تثبيت الوحدة بإحكام على العش للحفاظ على الاتصال الكهربائي الصحيح مع اللوحة الخلفية.
-
تهيئة البرمجيات: يتم ضبط نوع إشارة الإخراج ونطاقها عبر برنامج هندسة النظام. قبل التشغيل، تحقق من أن تهيئة البرنامج تتوافق مع متطلبات الجهاز الميداني المتصل (مثل التأكد من ضبط الإخراج على 4-20 مللي أمبير لصمام يعمل بالتيار).
-
التحقق من العزل: توفر الوحدة جهد تحمل عالي (1500 فولت تيار متردد) بين الحقل والنظام. يحمي هذا العزل إلكترونيات نظام التحكم الحساسة من ارتفاعات الجهد أو الاندفاعات على جانب الحقل.
-
توصيلات الأسلاك: استخدم كابلات ملتوية معزولة للحلقات التناظرية. قم بتوصيل الغلاف الأرضي عند طرف الخزانة لتقليل التداخل الكهرومغناطيسي (EMI).
الأسئلة المتكررة (FAQ)
س: ما الوظيفة الأساسية لـ AAM51؟
ج: تعمل AAM51 كواجهة إخراج تناظرية. تقوم بتحويل إشارات التحكم الرقمية من نظام CENTUM إلى إشارات تناظرية فعلية (4-20 مللي أمبير أو جهد) لتشغيل الأجهزة الميدانية مثل صمامات التحكم والمحركات.
س: هل يمكن لـ AAM51 إخراج الجهد بالإضافة إلى التيار؟
ج: نعم، AAM51 هي وحدة متعددة الاستخدامات قادرة على إخراج كل من التيار (4-20 مللي أمبير) والجهد، حسب التهيئة في برنامج الهندسة.
س: هل AAM51 متوافقة مع CENTUM VP؟
ج: نعم، AAM51 متوافقة تمامًا مع كل من أنظمة CENTUM CS وCENTUM VP الأحدث، مما يوفر مسار ترحيل سلس للأجهزة القديمة.
س: كيف يتم ضبط نطاق الإخراج؟
ج: يتم ضبط إشارات الإخراج ونطاقاتها بواسطة البرمجيات ضمن بيئة هندسة CENTUM، مما يلغي الحاجة إلى القفزات اليدوية في الأجهزة في معظم الحالات.
