تفاصيل المنتج

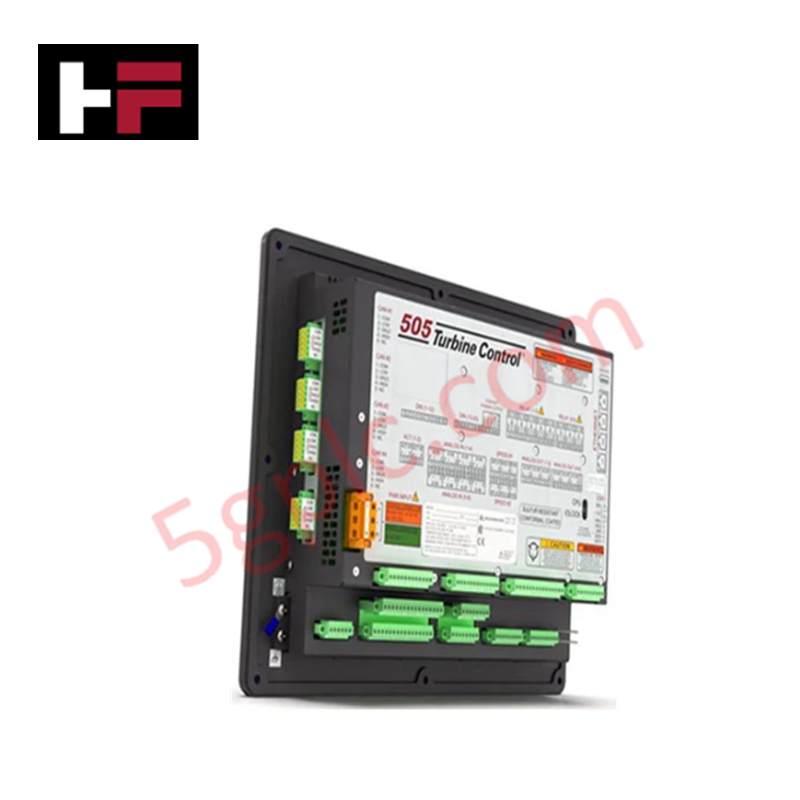

مُكوَّن لإدارة التوربينات البخارية في منصات التحكم 505D، يوفر Woodward 8200-1302 (لوحة تحكم المشغل 8200-1302) تنفيذًا مباشرًا ماديًا/كهربائيًا لتفاعل واجهة المستخدم البشرية للتوربين، وتكوين المعلمات، ومراقبة العمليات.
المواصفات الفنية
| المعلمة | المواصفة |
|---|---|
| النموذج | 8200-1302 |
| العلامة التجارية | Woodward |
| الأصل | غير محدد |
| الأبعاد | 8.4 بوصة (شاشة LCD) |
| درجة حرارة التشغيل | -30 إلى 70 درجة مئوية |
| استهلاك الطاقة | غير محدد |
| جهد الإدخال | 18-36 فولت تيار مستمر (معزول) |
| مدخلات تماثلية | 8 قنوات (متوافقة مع 4-20 مللي أمبير) |
| تصنيف الحاوية | IP-54 (متوافق مع المعايير البحرية / ATEX) |
استجابة تغذية راجعة لحلقة المشغل
يعمل 8200-1302 كواجهة رسومية رئيسية لمنظمات Woodward 505D، حيث يدير تدفق الاتصالات والأوامر اللازمة لتنظيم التوربين بشكل مستقر. لضمان استجابة متوقعة لتغذية راجعة حلقة المشغل، يعالج الجهاز مدخلات سرعة مزدوجة احتياطية—يقبل إشارات من وحدات الالتقاط المغناطيسي (MPUs)، أو مجسات التيار الدوامي، أو مجسات القرب—لحساب نقاط ضبط سرعة دقيقة. تدير الواجهة ديناميكيات السرعة والتحميل المزدوجة، مما يسمح بتحسين استجابة المنظم أثناء التحميل العابر أو تعديلات نطاق التردد الميت. يتيح دمج 8 مدخلات تماثلية قابلة للتكوين و20 مدخل تلامس منفصل للمتحكم توليف بيانات التشغيل إلى مخرجات تحكم 4-20 مللي أمبير، مما يضمن الحفاظ على سلامة نقطة الضبط حتى في ظل ظروف بخار العملية المتقلبة.
الأسئلة المتكررة
س: هل يمكن لـ 8200-1302 التواصل مع أنظمة خارجية عبر بروتوكولات صناعية قياسية؟
ج: نعم، يستخدم الجهاز منافذ اتصال Modbus مدمجة لتبادل البيانات مع وحدات التحكم المضيفة الخارجية، وأنظمة SCADA، أو واجهات المستخدم المساعدة.
س: هل مدخلات السرعة الاحتياطية متوافقة مع جميع أنواع المجسات؟
ج: تم تصميم مدخلات السرعة المزدوجة الاحتياطية لقبول مجموعة متنوعة من تقنيات الاستشعار، بما في ذلك وحدات الالتقاط المغناطيسي السلبية (MPUs) والمجسات النشطة للتيار الدوامي أو القرب. تأكد من أن مستويات إشارة المجس ضمن نطاق الإدخال لمنصة 505D أثناء التشغيل.
إرشادات التركيب الميداني
- التركيب: ثبت واجهة المستخدم البشرية في فتحة اللوحة، مع ضمان الحفاظ على الختم الذي يحافظ على تصنيف الحماية IP-54. التزم بمعايير الامتثال البحرية / ATEX للمسافات الفيزيائية والتأريض لمنع التداخل الكهرومغناطيسي المحلي.
- الأسلاك: قم بتوجيه حلقات إشارة 4-20 مللي أمبير ومدخلات التلامس باستخدام كابلات ملتوية مزدوجة معزولة. افصلها عن كابلات الحقل عالية الطاقة لتجنب التداخل مع دوائر استشعار السرعة.
- توصيل الطاقة: وصل الجهاز بمصدر طاقة معزول 18-36 فولت تيار مستمر. استخدم حماية مناسبة من الارتفاعات المفاجئة للامتثال لمعايير الحصانة الكهرومغناطيسية EN 61000-6-2.
- التحقق: بعد تشغيل الطاقة، انتقل إلى وضع المعايرة للتحقق من تعيين مدخلات التلامس العشرين والتأكد من أن المدخلات التماثلية الثمانية تم تحجيمها بشكل صحيح لمتغيرات عملية التوربين. أكد على إتمام مصافحة اتصال Modbus قبل إنهاء التكوين.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
