تفاصيل المنتج

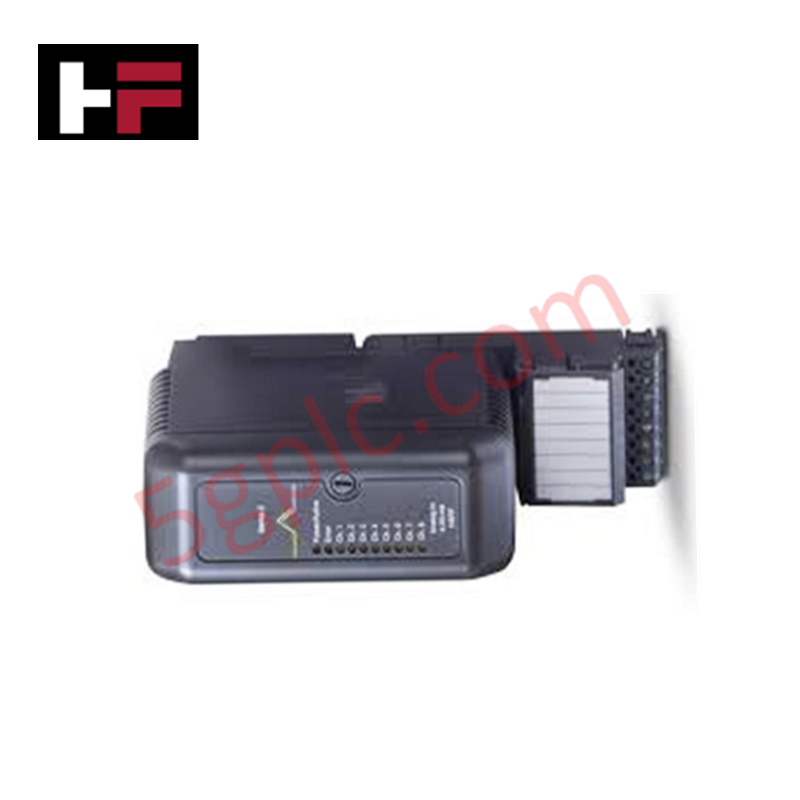

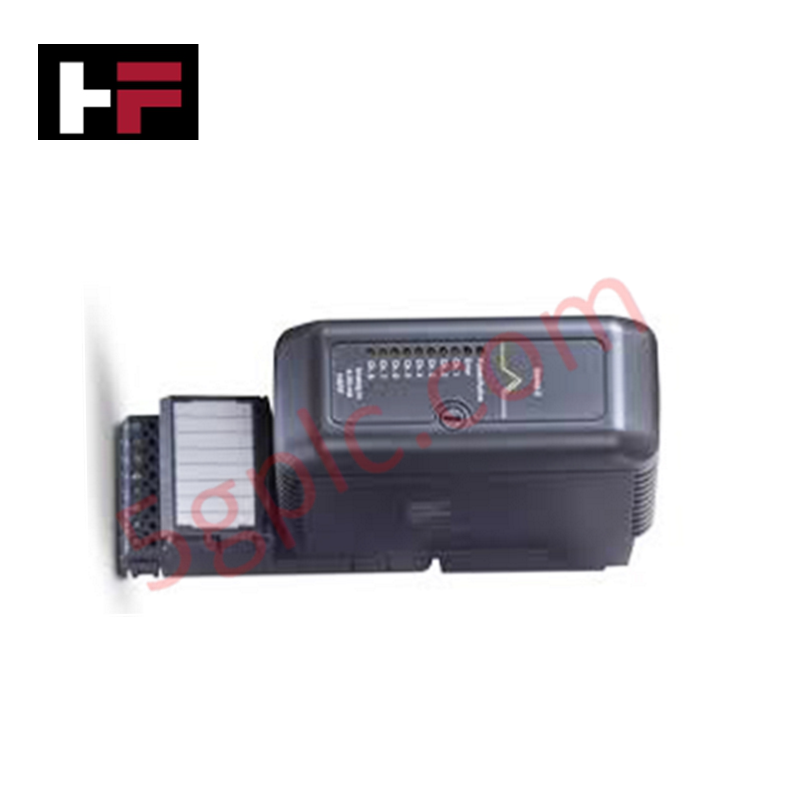

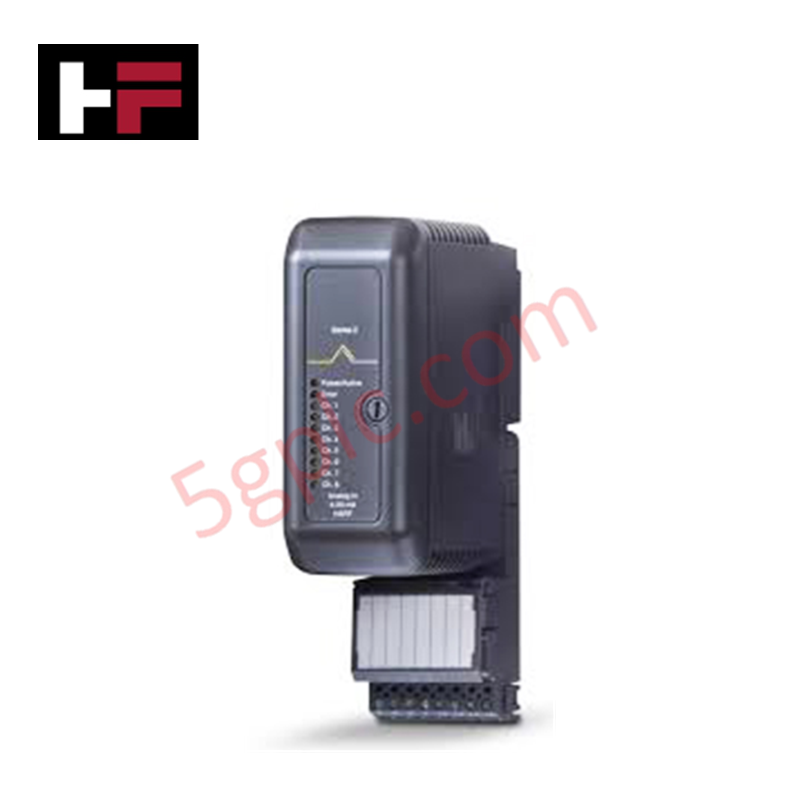

مُكوّن لإنهاء الإشارة المنفصلة في أنظمة الإدخال/الإخراج DeltaV، يوفر Emerson VE4001S2T2B5 (VE4001S2T2B5 كتلة إنهاء جماعية بـ 40 دبوسًا) تنفيذًا مباشرًا ماديًا/كهربائيًا لتوصيل إشارة 32 قناة.
مواصفات الأجهزة
| المعلمة | المواصفة |
| الطراز | VE4001S2T2B5 |
| العلامة التجارية | Emerson |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 2.0 كجم |
| الأبعاد | شكل كتلة قياسية بـ 40 دبوسًا |
| درجة حرارة التشغيل | غير محددة |
| استهلاك الطاقة | 50 مللي أمبير (نموذجي)؛ 75 مللي أمبير (كحد أقصى) |
| عدد القنوات | 32 قناة |
| مقاومة الإدخال | حوالي 5 كيلو أوم |
التحكم في العمليات: العزل بين القنوات
تم تصميم كتلة الإنهاء VE4001S2T2B5 للحفاظ على سلامة الإشارة من خلال عزل صارم بين القنوات. كل واحدة من القنوات الـ 32 للمدخلات معزولة بصريًا عن لوحة النظام الخلفية، مع قوة عزل كهربائي معتمدة من المصنع تبلغ 1500 فولت تيار مستمر. يمنع هذا العزل الأعطال الكهربائية أو الارتفاعات المفاجئة في الجهد على الحلقات الميدانية الفردية من التأثير على وحدة تحكم DeltaV أو القنوات المجاورة في الإدخال/الإخراج. يضمن الموديل ثبات عتبات الإشارة، مع مستوى اكتشاف "تشغيل" معرف بأكثر من 2 مللي أمبير ومستوى "إيقاف" بأقل من 0.25 مللي أمبير، مما يحافظ على تقارير حالة مستقرة عبر كامل كتلة الإدخال/الإخراج.
الأسئلة المتكررة (FAQ)
س: هل يمكن تبديل كتلة الإنهاء هذه أثناء تشغيل ناقل الإدخال/الإخراج؟
ج: تم تصميم VE4001S2T2B5 للاندماج في حاملة الإدخال/الإخراج من سلسلة DeltaV M، التي تدعم التبديل الحي. ومع ذلك، تأكد من إيقاف تشغيل بطاقة الإدخال/الإخراج المقابلة بشكل صحيح في برنامج التكوين قبل الإزالة الميكانيكية لتجنب حالات إشارة غير متوقعة.
س: هل يتطلب الدائرة الميدانية جهد ترطيب خارجي؟
ج: يدعم الموديل متطلبات طاقة الدائرة الميدانية بمقدار 150 مللي أمبير عند 24 فولت تيار مستمر لكل بطاقة. يجب على المستخدمين التأكد من أن التوصيلات على جانب الحقل توفر التيار اللازم لتشغيل الحلقة، مع الالتزام بعتبات الجهد المحددة.
إرشادات التثبيت الميداني
-
التركيب: ثبت كتلة الـ 40 دبوسًا على حاملة الإدخال/الإخراج من سلسلة DeltaV M. تأكد من أن جميع دبابيس المحاذاة مثبتة بشكل صحيح قبل تثبيت مشابك التثبيت لضمان اتصال ميكانيكي وكهربائي موثوق بلوحة النظام الخلفية.
-
التوصيل الكهربائي: قم بإنهاء الموصلات الميدانية وفقًا لخريطة الـ 40 دبوس الموثقة. نظرًا لكثافة واجهة الإنهاء الجماعي العالية، استخدم أكمام الأسلاك لجميع الموصلات المجدولة لمنع تفرق الأسلاك واحتمال حدوث دوائر قصيرة بين الدبابيس المجاورة.
-
التأريض: اربط هيكل حاملة الإدخال/الإخراج بحافلة التأريض المشتركة للنظام. هذا أمر إلزامي لضمان فعالية حاجز العزل البصري ولتوفير مسار لتفريغ الضوضاء الكهربائية المستحثة.
-
التحقق: بعد التثبيت، قم بإجراء فحص استمرارية لكل حلقة للتحقق من تطابق التوصيل بين الحقل ووحدة التحكم. تأكد من أن مقاومة الإدخال تتطابق مع الحمل المتوقع 5 كيلو أوم قبل تهيئة نقطة الإدخال في قاعدة بيانات التحكم DeltaV.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
