تفاصيل المنتج

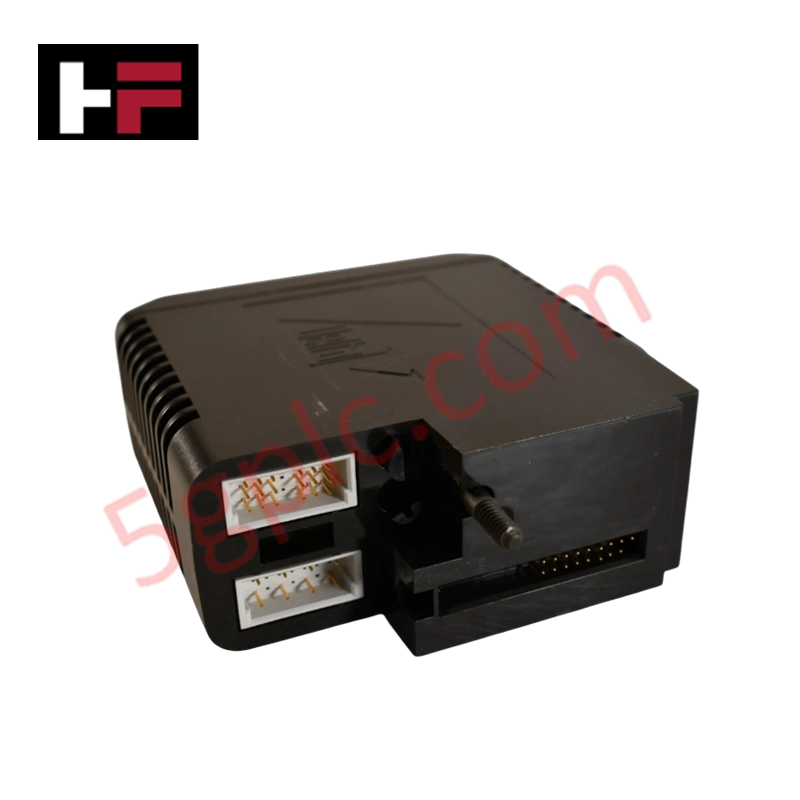

مُكوّن مُعد لاكتساب الإشارات المنفصلة في منصات DeltaV M-series، يوفر Emerson VE4001S2T1B2 (VE4001S2T1B2 وحدة الإدخال المنفصل) تنفيذًا مباشرًا ماديًا وكهربائيًا لـ 8 قنوات إدخال رقمية معزولة. يدير هذا المكون الأجهزة مراقبة الحالة الثنائية للتفاعل مع إغلاق الاتصالات على مستوى الحقل ومخرجات المستشعرات ضمن حلقة التحكم في العمليات.
مواصفات الأجهزة
| المعلمة | المواصفة |
|---|---|
| النموذج | VE4001S2T1B2 |
| العلامة التجارية | Emerson |
| الأصل | غير متوفر |
| الوزن | غير متوفر |
| الأبعاد | شكل قياسي لسلسلة DeltaV M |
| درجة حرارة التشغيل | البيئة الصناعية القياسية |
| استهلاك الطاقة | 12 فولت تيار مستمر (75 مللي أمبير نموذجي، 100 مللي أمبير كحد أقصى) |
| عدد القنوات | 8 مداخل رقمية معزولة |
| جهد الإدخال | 24 فولت تيار مستمر |
التحكم في العمليات وسلامة الإشارة
تطبق بنية الوحدة العزل بين القنوات عبر الاقتران البصري، وتم اختبارها حتى 1500 فولت تيار مستمر لمنع الضوضاء ذات الوضع المشترك وحلقات الأرض في مسار الإشارة. تستخدم الدوائر عتبة كشف محددة حيث تُفسر الإشارات التي تتجاوز 10 فولت تيار مستمر كحالة تشغيل، بينما تُسجل الإشارات التي تقل عن 5 فولت تيار مستمر كحالة إيقاف، مما يوفر مناعة عالية ضد الضوضاء لمراقبة الحالة الرقمية. ووفقًا لمعايير سلسلة DeltaV M، تدعم هذه الوحدة التفاعل المباشر مع إشارات الحقل 24 فولت تيار مستمر دون الحاجة إلى طاقة إضافية لدائرة الحقل، مما يبسط متطلبات توصيل الحلقة.
الأسئلة المتكررة
س: هل تدعم الوحدة صهر الفيوز لكل قناة على حدة؟
ج: تسمح بنية الوحدة باستخدام فيوز اختياري بقيمة 2.0 أمبير لكل قناة. تحقق من أن الأجهزة الميدانية المختارة تعمل ضمن حدود التيار لمنع تفعيل الفيوز أثناء التشغيل العادي.
س: هل يمكن تبديل هذه الوحدة أثناء تشغيل النظام النشط؟
ج: تم تصميم VE4001S2T1B2 للإدخال والإزالة أثناء تشغيل حاملة سلسلة DeltaV M. تأكد من تكوين كتلة التوصيل المقابلة بشكل صحيح وأن برنامج النظام مُبلغ بإزالة الوحدة لتجنب حالات الخطأ.
إرشادات التثبيت الميداني
- التركيب: ثبت الوحدة بإحكام في فتحة الحاملة المخصصة لسلسلة M. تأكد من أن لسان القفل مشدود بالكامل للحفاظ على الاتصال باللوحة الخلفية والاتصال الكهربائي.
- التأريض: تأكد من ربط حاملة الإدخال/الإخراج بأرضية الخزانة. على الرغم من أن الوحدة تتميز بعزل بصري داخلي، إلا أن درع الكابل المناسب لإدخالات الحقل ضروري لقمع التداخل الكهرومغناطيسي المُستحث.
- التوصيل: وصل الأجهزة الميدانية بكتلة التوصيل المرتبطة، مع مراعاة قطبية إدخال 24 فولت تيار مستمر. مرر أسلاك إشارة الإدخال عبر قنوات مخصصة منفصلة عن دوائر التيار المتردد والدوائر ذات التيار العالي.
- التحقق: قبل بدء تشغيل النظام، تحقق من حالة الإدخال لكل قناة باستخدام برنامج تشخيص DeltaV لضمان تفسير مستويات العتبة بشكل صحيح مقابل خصائص مخرجات الأجهزة الميدانية.
