تفاصيل المنتج

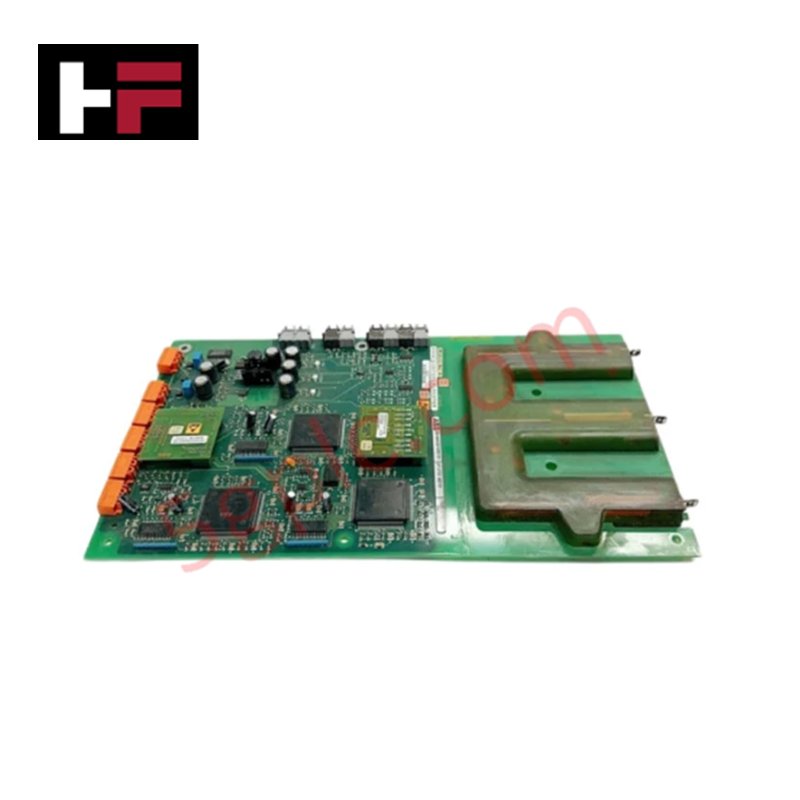

مصمم لقياس الجهد والتيار بدقة عالية في منصات التحكم في الإثارة PEC800 ومحولات الطاقة، توفر لوحة ABB 3BHB002916R0101 (لوحة القياس UF C721 AE) تنفيذًا مباشرًا ماديًا/كهربائيًا. تقوم اللوحة بمعالجة الإشارات التناظرية من محولات الجهد والتيار، وتحويل التغذية الراجعة ذات الجهد العالي والتيار العالي إلى إشارات رقمية معايرة لمعالجات النظام الدقيقة.
المواصفات الفنية
| المعلمة | المواصفة |
|---|---|
| النموذج | 3BHB002916R0101 (UF C721 AE / UFC721AE101) |
| العلامة التجارية | ABB |
| المنشأ | سويسرا |
| الوزن | 0.81 كجم |
| الأبعاد | مقاس بطاقة رف PEC800 القياسي |
| درجة حرارة التشغيل | 0 إلى +55 درجة مئوية |
| استهلاك الطاقة | حمل إمداد داخلي قياسي للوحة الخلفية |
| نوع المنتج | بطاقات القياس |
| منصة النظام | ABB PEC800 / UNITROL |
| رمز التعرفة الجمركية | 85049099 |
سرعة اتصال ناقل اللوحة الخلفية والشبكات الحتمية
تندمج وحدة القياس UF C721 AE مباشرة في وحدة التحكم الفرعية، مستفيدة من سرعة اتصال ناقل اللوحة الخلفية العالية لنقل عينات الجهد والتيار الرقمية إلى المعالج الرئيسي. تدعم الوحدة تحديثات الشبكة الحتمية، مع الحفاظ على تأخير طوري ضئيل في حلقات التغذية الراجعة السريعة. تضمن دوائر تكييف الإشارة المدمجة توافق الفيرموير مع إصدارات برامج وحدة التحكم في الإثارة.
الأسئلة المتكررة
س: ما هي المهمة الأساسية لتحويل الإشارة التي تقوم بها بطاقة UF C721 AE؟ ج: تقوم اللوحة بتكييف وتحجيم مدخلات الجهد والتيار التناظرية من محولات الأدوات إلى قيم رقمية للتحكم في حلقة الإثارة في الوقت الحقيقي.
س: هل تدعم وحدة 3BHB002916R0101 التبديل الساخن؟ ج: لا، يجب فصل الطاقة ودوائر قياس الحقل بالكامل قبل إزالة أو إدخال الوحدة لتجنب التلف الكهربائي وانقطاعات التحكم غير المتوقعة.
س: كيف يتم تأريض الدروع الفيزيائية للقياس على هذه البطاقة؟ ج: تتصل نهايات الدروع عبر أجهزة تثبيت اللوحة الأمامية بإطار الرف الرئيسي، مما يؤسس تأريض هيكلي مستمر لتقليل الضوضاء.
إرشادات التركيب الميداني
- افصل جميع مصادر الجهد والتيار الأولية ومزودات طاقة الرف قبل إدخال أو إزالة البطاقة.
- ارتدِ سوار مضاد للكهرباء الساكنة متصل بتأريض هيكل الحاوية عند التعامل مع تجميع الدائرة.
- قم بمحاذاة موصلات حافة اللوحة مع قنوات دليل الرف واضغط بقوة حتى يتم إدخالها بالكامل في اللوحة الخلفية.
- شد براغي تثبيت اللوحة الأمامية لتأمين القفل الميكانيكي وتأريض الهيكل.
- تأكد من استخدام كابلات مزدوجة ملتوية مع دروع لجميع خطوط إشارة الإدخال التناظرية، مع توصيل أسلاك التصريف بشريط تأريض النظام.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
