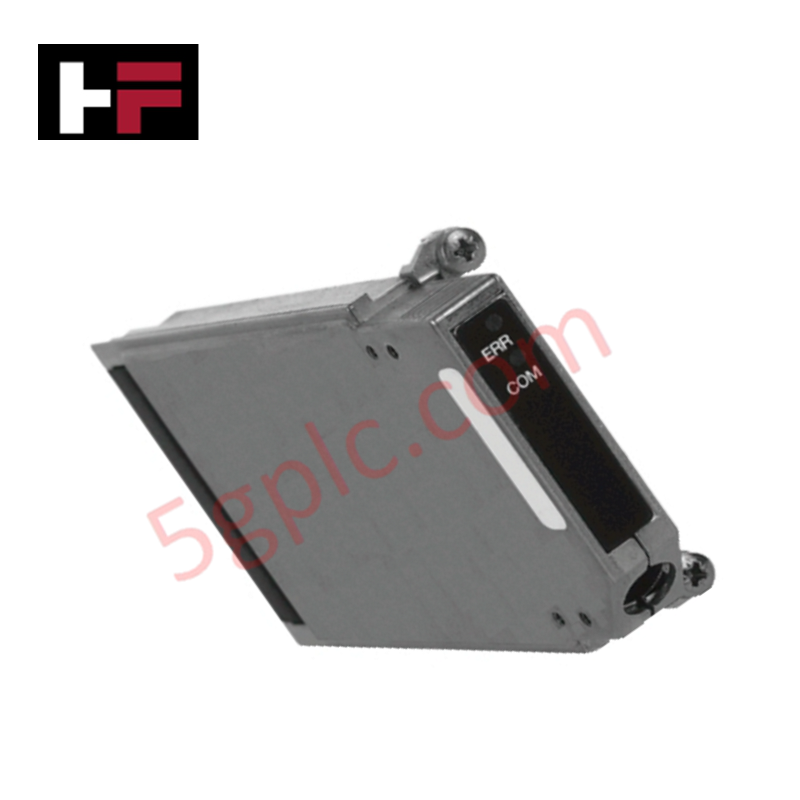

TSXSCP114 | شنايدر إلكتريك | بطاقة اتصال موديكو بريميوم PCMCIA

نظرة عامة على المنتج

توسع وحدة Schneider Electric TSXSCP114 الاتصال الشبكي ضمن منصة أتمتة Modicon Premium من خلال تقديم منفذ اتصال تسلسلي مستقل. تنزلق هذه البطاقة من نوع PCMCIA III مباشرة في الفتحة المخصصة لمعالجات المضيف Premium، أو المعالجات المساعدة Atrium، أو وحدات الاتصال المساعدة. من خلال توفير واجهة فيزيائية RS485 قائمة على الأجهزة، تمكّن هذه الوحدة وحدة التحكم المضيفة من إنشاء وصلات متعددة النقاط بنظام token-ring أو master-slave مع أجهزة الحقل، ومحركات التشغيل، وواجهات الإنسان-آلة (HMIs)، ووحدات المحطة الطرفية البعيدة (RTUs) من طرف ثالث.

المواصفات الفنية

مزايا هندسية

• توسيع منفذ الاتصال بدون أي أثر مادي: تستهلك بطاقات التوسعة القياسية في الهيكل فتحات فعلية كاملة على اللوحة الخلفية السلبية، مما يحد من كثافة تركيب نقاط الإدخال/الإخراج التناظرية والمنفصلة المحلية. تستخدم TSXSCP114 شكل PCMCIA من النوع III عالي الكثافة الذي ينزلق بالكامل داخل غلاف المعالج. توفر هذه الطريقة تكاملًا لمنفذ تسلسلي RS485 عالي السرعة إضافي دون استهلاك مساحة في الرف، مما يسمح لمصممي اللوحات بتصغير حجم حاويات اللوحات الفرعية وتقليل التكاليف الإجمالية للسكك.

• تكوين التبديل البرمجي الصناعي متعدد البروتوكولات: عادةً ما يتطلب دمج خطوط الإشراف المملوكة مع قارئات الباركود أو موازين الوزن من طرف ثالث وحدات اتصال منفصلة مخصصة. تحل وحدة TSXSCP114 عنق الزجاجة هذا في البروتوكول من خلال دعم ثلاثة أوضاع تشغيل مميزة عبر معلمات برمجية قياسية. يمكن لمهندس الشبكة تكوين البطاقة لتنفيذ روتينات Modbus القياسية كـ master/slave، أو رسائل Uni-Telway المملوكة، أو بث ASCII في وضع الحرف الخام، بما يتوافق مع متطلبات البروتوكول الدقيقة لأجهزة الحقل المختلفة.

• مقاومة ناقل RS485 التفاضلي متعدد النقاط: تعاني معايير الاتصال أحادية الطرف مثل RS232 من تلاشي الإشارة العالي وانجراف الجهد عندما تمتد مسافات الكابل لأكثر من بضعة أمتار. تستخدم بطاقة TSXSCP114 واجهة فيزيائية معزولة RS485 تعتمد على إشارة جهد تفاضلية عبر زوج ملتف من النحاس. يعمل هذا التصميم المتوازن للإرسال على تحييد ضوضاء الأرضية ذات الوضع المشترك وقمع الحقول الكهرومغناطيسية (EMI) الثقيلة، مما يحافظ على سلامة البيانات المستقرة عبر حلقات متعددة النقاط طويلة تمتد حتى عدة مئات من الأمتار عبر أرضيات المصانع.

• بصمة استهلاك طاقة متكاملة منخفضة الحرارة: غالبًا ما تولد واجهات الشبكة عالية السرعة حرارة زائدة كبيرة، مما يزيد من درجات حرارة الحجرة الداخلية ويهدد الأجهزة الإلكترونية المجاورة. تعمل بطاقة TSXSCP114 على تكوين دائرة منخفضة الطاقة محسّنة تسحب فقط 150 مللي أمبير من خط تزويد 5 فولت DC الخاص بمعالج المضيف. يحافظ هذا التصميم الفعال على توليد الحرارة داخل فتحة المعالج عند الحد الأدنى، مما يمنع الإجهاد الحراري الموضعي ويضمن استمرارية التشغيل المستقرة أثناء حركة مرور الشبكة الثقيلة المستمرة.

الأسئلة الشائعة

• هل بطاقة الاتصال TSXSCP114 هذه منتج جديد 100%؟

  نعم. نوفر هذه الوحدة حصريًا كمنتج جديد 100%، مختوم من المصنع. تصل بطاقة PCMCIA في عبوتها الأصلية النقية من Schneider Electric، مع وسادات تلامس ذهبية غير تالفة، وأشرطة تعريف باركود المصنع سليمة، وأغلفة حماية شحن المصنع.

• هل يمكنني إدخال أو إزالة بطاقة PCMCIA هذه أثناء تشغيل معالج PLC؟

  لا. لحماية دبابيس البيانات الحساسة ومنطق التتبع الداخلي من نبضات الجهد الحثي، يجب إيقاف تشغيل مصدر الطاقة الرئيسي لرف PLC قبل إدخال أو إخراج بطاقة TSXSCP114. قد يتسبب تبديل هذه المكونة أثناء التشغيل في تلف كهربائي دائم لمكونات البطاقة الداخلية أو تلف ذاكرة المعالج.

• ما نوع الكابلات أو التوصيلات الفيزيائية التي أحتاج إلى توصيلها بهذه البطاقة؟

  تستخدم بطاقة TSXSCP114 منفذ اتصال خاص على الواجهة الأمامية. يجب توصيل كابل محول طرفي متوافق من Schneider Electric (مثل حزام إسقاط الشبكة TSXSCP114) لتحويل واجهة البطاقة الداخلية هذه إلى طرف لولبي قياسي أو كتلة موصل D-sub لتوصيل شبكة RS485 الميدانية الخاصة بك.

• هل تتطلب هذه البطاقة برامج تشغيل أو أدوات تكوين فريدة خاصة بها؟

  لا حاجة إلى برامج تشغيل خارجية. تدمج مجموعات البرامج القياسية PL7 Junior وPL7 Pro أو Unity Pro ملفات تعريف التكوين الأصلية الكاملة لبطاقة TSXSCP114. يتيح لك فتح علامة تبويب تكوين الأجهزة داخل مشروعك الحالي اختيار موقع الفتحة، وتحديد البروتوكول (Modbus أو Uni-Telway أو وضع الحرف)، وتحديد معلمات الخط مثل معدل البود والتكافؤ.
