تفاصيل المنتج

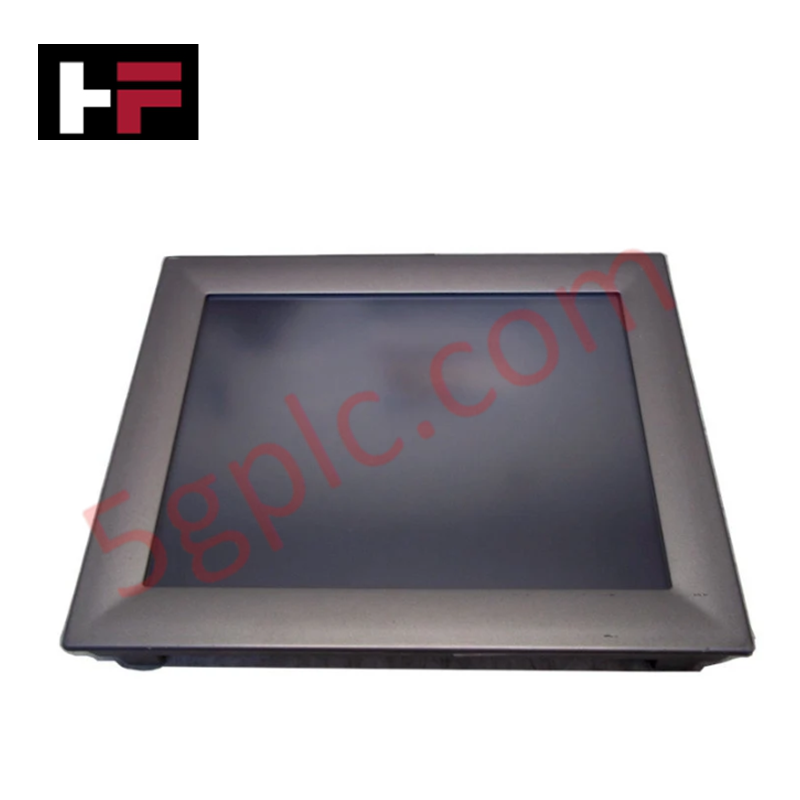

مُعد للمراقبة البصرية للعملية وإدارة واجهة المشغل في شبكات التحكم الصناعية، يوفر ABB TPC-1570H (3BHE031734R1111) إخراجًا رسوميًا مباشرًا وتنفيذ إدخال بيانات المشغل.
المواصفات الفنية
| المعلمة | المواصفة |
|---|---|
| النموذج | TPC-1570H |
| العلامة التجارية | ABB |
| رقم القطعة | 3BHE031734R1111 |
| الوزن | 0.3 كجم |
| الأبعاد | 178 مم × 330 مم × 38 مم |
| درجة حرارة التشغيل | البيئة الصناعية القياسية |
| استهلاك الطاقة | تصميم منخفض الطاقة |
| المعالج | Intel Pentium M 1.4 GHz / Celeron M 1 GHz |
| الشاشة | شاشة TFT LCD بحجم 15 بوصة |
| الاتصال | RS-485، تسلسلي، متوازي، إيثرنت، USB 2.0 |
شبكات Profinet / EtherNet/IP الحتمية
يدمج TPC-1570H في الشبكات الحتمية، مستخدمًا واجهة الإيثرنت لتبادل بيانات العملية مع وحدات التحكم الرئيسية. يدعم الجهاز نقل البيانات عالي السرعة المطلوب للتصور اللحظي لحالة الآلات ومعلمات التحكم. تتم إدارة توافق فلاش البرنامج الثابت من خلال نظام التشغيل المدمج، ويتطلب مزامنة دورية مع تكوين شبكة نظام التحكم للحفاظ على سلامة البيانات. يضمن مقياس كثافة الإدخال/الإخراج على واجهة العرض بقاء شاشات المشغل المعقدة سريعة الاستجابة تحت ظروف تحميل بيانات عالية. تأكد من توافق إعدادات مفتاح الشبكة مع مواصفات منفذ الإيثرنت في TPC-1570H لتجنب تأخير الحزم أو انقطاع الاتصال.
الأسئلة المتكررة
س: هل يمكن استبدال لوحة اللمس TPC-1570H في الموقع أثناء تشغيل النظام؟
ج: لا. يجب إيقاف تشغيل الوحدة بالكامل وفصل جميع كابلات الواجهة قبل الإزالة أو التركيب لتجنب تلف الموانئ الكهربائية والمكونات المنطقية الداخلية.
س: هل هناك متطلبات محددة لاتصال الإيثرنت؟
ج: نعم. استخدم كابلات ملتوية مع درع للحماية لاتصالات الإيثرنت. تأكد من توصيل درع الكابل بالأرضية المخصصة في الخزانة لتقليل التداخل الكهرومغناطيسي الذي قد يؤثر على استجابة شاشة اللمس أو استقرار الاتصال.
إرشادات التركيب الميداني
- التركيب: تأكد من تركيب اللوحة في حاوية صلبة مع وجود الحشية المناسبة لمنع دخول الغبار أو الرطوبة. استخدم معدات التثبيت المرفقة لتأمين الوحدة على وجه اللوحة.
- التأريض: وصل طرف التأريض المخصص على الهيكل بأرضية نظيفة ومثبتة. هذا يقلل من التداخل الكهرومغناطيسي (EMI) الذي قد يسبب وميضًا في الشاشة أو عدم استقرار في وحدة تحكم شاشة اللمس.
- الأسلاك: مرر كابلات الإيثرنت والطاقة عبر قنوات منفصلة بعيدًا عن خطوط التيار المتردد عالية الجهد لمنع التداخل والحفاظ على سلامة الاتصال.
- إدارة الحرارة: بالرغم من أن الوحدة مصممة بدون مروحة، حافظ على مسافة كافية حول منطقة المشتت الحراري الخلفي للسماح بتدفق الهواء الطبيعي وتبديد الحرارة بشكل سلبي.
- الفحص: تحقق دوريًا من إحكام معدات التثبيت وعدم وجود علامات تدهور في الحشيات لمنع التلوث في البيئات ذات الرطوبة العالية.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
