تفاصيل المنتج

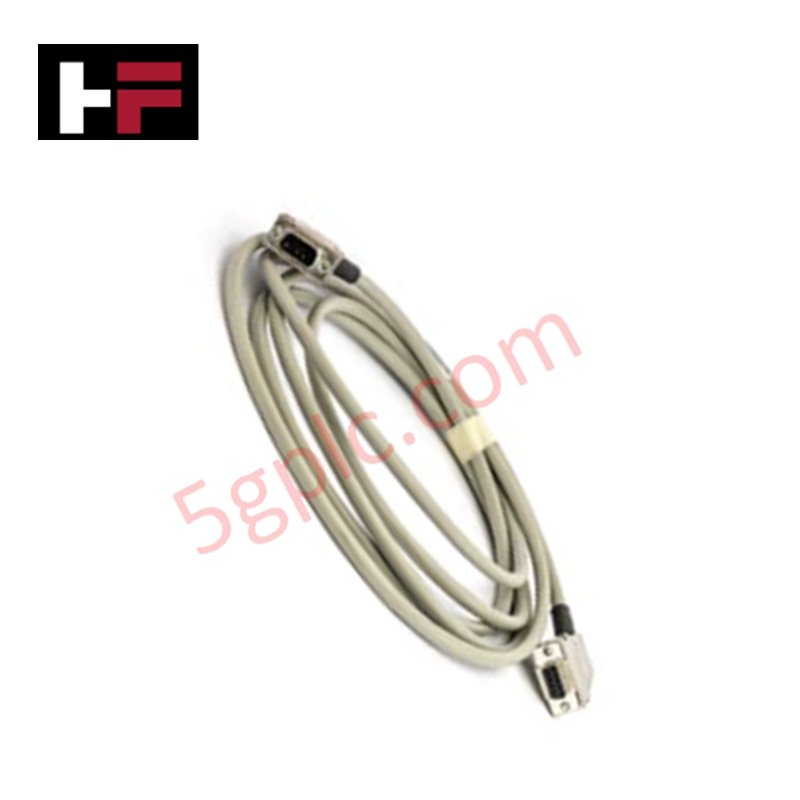

مُكوَّن لتحميل البرامج التسلسلية في هياكل Advant Master، يوفر كابل الواجهة ABB TK527V030 3BSC950004R1 (TK527V030) تنفيذًا مباشرًا ماديًا/كهربائيًا. يُنشئ التجميع المُسبق نقطة اتصال مادية من نقطة إلى نقطة بين عقدة تكوين الكمبيوتر الخارجي ووحدات الاتصال الميداني المحلية.
المواصفات الفنية
| المعلمة | المواصفة |
|---|---|
| النموذج | TK527V030 |
| رقم القطعة | 3BSC950004R1 |
| العلامة التجارية | ABB |
| المنشأ | السويد |
| الوزن | 0.295 كجم صافي |
| الأبعاد | 3000 مم × 6.5 مم × 6.5 مم |
| طول الكابل | 3 م |
| تكوين الموصل | DE9 دبوس إلى DE9 مقبس (DB9 ذكر إلى DB9 أنثى) |
| واجهات الأجهزة المستهدفة | CI801، CI810، CI820، CI830 |
| درجة حرارة التشغيل | نطاق التشغيل الصناعي القياسي |
| استهلاك الطاقة | تجميع موصل مادي سلبي (بدون استهلاك) |
| الامتثال البيئي | معفى من نطاق RoHS 2011/65/EU حسب المادة 2(4) |
| نوع المنتج | كابل مُسبق الصنع |
التحكم الصناعي وحتمية الشبكة
يعمل TK527V030 كجسر مادي مخصص لتحديث معلمات النظام دون تقليل سرعة الاتصال عبر الناقل الخلفي النشط. يتطابق تكوين الدبابيس الأساسي مع متطلبات إشارة الجهد اللازمة أثناء تحديثات توافق فلاش البرمجيات. عند استخدامه مع شبكات Profinet / EtherNet/IP الحتمية، يوفر هذا الكابل تسليم حمولة تسلسلية مباشرة إلى واجهات الاتصال المستهدفة، مما يلغي انعكاس الإشارة ويضمن بقاء سلامة كتلة البيانات ضمن التوقيتات المعيارية أثناء تعديلات البرامج الثابتة الهندسية المحلية.
الأسئلة المتكررة
س: هل هناك حاجة لمكونات أجهزة إضافية عند استخدام TK527V030 للتوصيل مع وحدة CI801؟
ج: نعم. تتطلب تنزيلات البرامج التي تستهدف مباشرة وحدة الاتصال الميداني CI801 استخدام تجميع محول مساعد TK212A بالإضافة إلى خط TK527V030 الأساسي.
س: هل يمكن توصيل هذا الكابل أثناء تشغيل نظام التحكم الرئيسي وأداء المهام الدورية؟
ج: نعم. نظرًا لأن TK527V030 هو تجميع كابل سلبي، فإن توصيل واجهات DE9 لا يسبب انقطاعات في التكوين على الفتحات النشطة المجاورة، بشرط تشغيل برنامج التكوين على الكمبيوتر في وضع التنزيل القياسي.
إرشادات التثبيت الميداني
- اتجاه دبابيس الموصل: قم بمحاذاة دبابيس ومقابس DE9 بدقة قبل دفع التجميعات معًا لتجنب تشويه أو كسر الموصلات المادية الداخلية.
- تثبيت البراغي الميكانيكية: ثبت كلا المثبتين المدمجين على أصداف موصل DE9 لمنع فقدان الإشارة الناتج عن اهتزاز المصنع المحلي أو الإجهاد على مسار الكابل بطول 3 أمتار.
- الفصل عن مصادر الطاقة: قم بتوجيه طول 3 أمتار بعيدًا عن خطوط التيار المتردد/المستمر عالية الجهد ومسارات محركات القيادة لعزل أسلاك البيانات التسلسلية الداخلية عن الاقتران الكهرومغناطيسي الخارجي.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
