تفاصيل المنتج

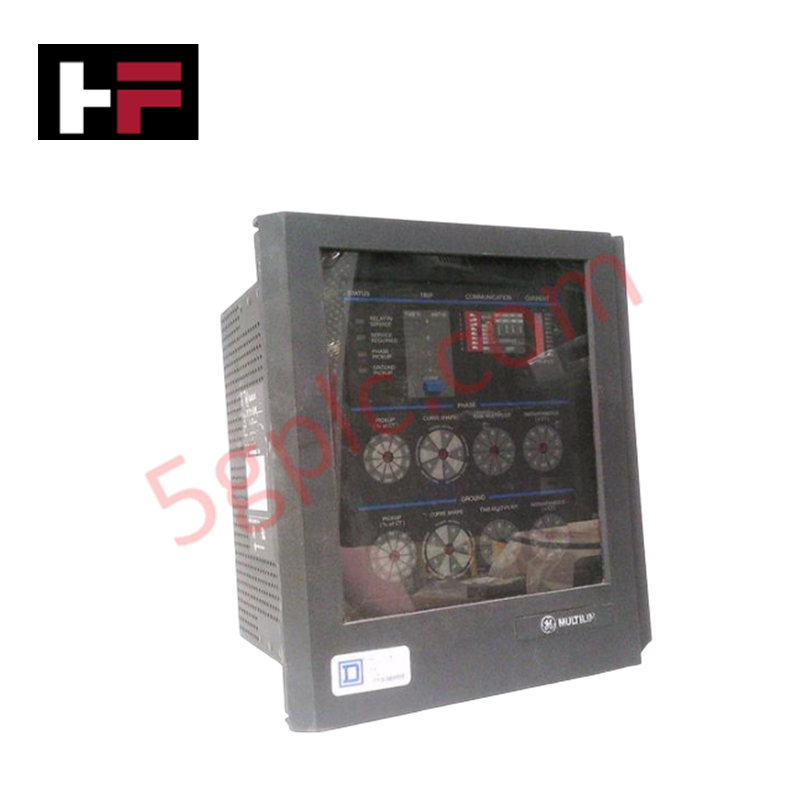

يعمل GE SR-735-5-5-HI-485، المعروف أيضًا باسم مرحل حماية المغذي SR735، كمكون مادي مخصص للحماية من التيار الزائد واكتشاف الأعطال داخل بنية شبكات التوزيع الصناعية وشبكات المرافق.
المواصفات المادية
| المعامل | المواصفة |
|---|---|
| النموذج | SR-735-5-5-HI-485 |
| العلامة التجارية | GE Multilin |
| المنشأ | كندا / الولايات المتحدة |
| الوزن | 5.35 كجم (11.79 رطل) |
| الأبعاد | ملف تثبيت لوحة SR735 القياسي |
| درجة حرارة التشغيل | -20 إلى 60 درجة مئوية |
| استهلاك الطاقة | طاقة التحكم: 90 - 300 فولت تيار مستمر، 70 - 265 فولت تيار متردد @ 50/60 هرتز |
| عناصر الحماية | 50/51 (تيار زائد للطور)، 50G/51G (تيار زائد للأرض) |
| التيار الثانوي لمحول التيار للطور | 5 أمبير |
| التيار الثانوي لمحول التيار للأرض | 5 أمبير |
| الواجهة المحلية | اتصال تسلسلي RS485 بسلكين |
توافق فلاش البرنامج الثابت وهندسة المعالجة
يقوم المرحل بتقييم محولات التيار الثانوية المصممة لإدخالات اسمية 5 أمبير، ويشغل قنوات رياضية حماية مخصصة مباشرة داخل حلقة تنفيذ الأجهزة. يتم تنفيذ حالات التيار الزائد للطور والأرض بناءً على حسابات منحنيات ANSI 50/51 و50G/51G. يتطلب التكامل المنطقي المتزامن مع بنى SCADA الفرعية المحلية توافق طبقات فلاش البرنامج الثابت عبر وصلة RS485 ذات السلكين لمنع أخطاء نفاد مهلة مخزن الاتصالات أثناء أحداث الفصل العابرة الثقيلة.
الأسئلة المتكررة
س: هل يمكن سحب هيكل المرحل SR-735-5-5-HI-485 أو تبديله ساخنًا بينما دوائر محولات التيار الثانوية نشطة؟
ج: لا. يجب قصر دوائر المحول الثانوي خارجيًا عبر كتلة مفتاح اختبار قبل إزالة أي هيكل. سحب بطاقة مرحل نشطة دون قصر دائرة المحول سيؤدي إلى توليد جهد عالي مدمر على كتلة التوصيل.
س: كيف يتأثر طوبولوجيا شبكة RS485 أثناء تعديلات توافق فلاش البرنامج الثابت؟
ج: يمكن أن تؤدي اختلافات البرنامج الثابت بين العقد الفردية إلى إعادة تعيين سجلات عنوان الجهاز ومعدل البود إلى الإعدادات الافتراضية للمصنع. يجب على حلقات أتمتة المحطة التحقق من تطابق تكوينات تعيين السجلات بعد الفلاش للحفاظ على جداول الاستطلاع الحتمية.
إرشادات التركيب الميداني
- إنهاء محول التيار: قم بتوصيل جميع أسلاك المحولات الثانوية للطور والأرض 5 أمبير بإحكام إلى شريط التوصيل اللولبي عالي التيار المحدد، مع ضمان أدنى مقاومة اتصال.
- عزل وصلة RS485 التسلسلية: قم بتمرير كابلات شبكة RS485 ذات السلكين باستخدام موصلات ملتوية معزولة (STP)، مع الحفاظ على فصل مادي عن خطوط حافلة الطاقة الثقيلة.
- تأريض جهد التحكم: قم بإنهاء طبقة الدرع لكابل الاتصال في نقطة واحدة فقط في الشبكة، وتأكد من ربط مسمار تأريض هيكل المرحل مباشرة بشريط تأريض المحطة الفرعية المحلية.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
