تفاصيل المنتج

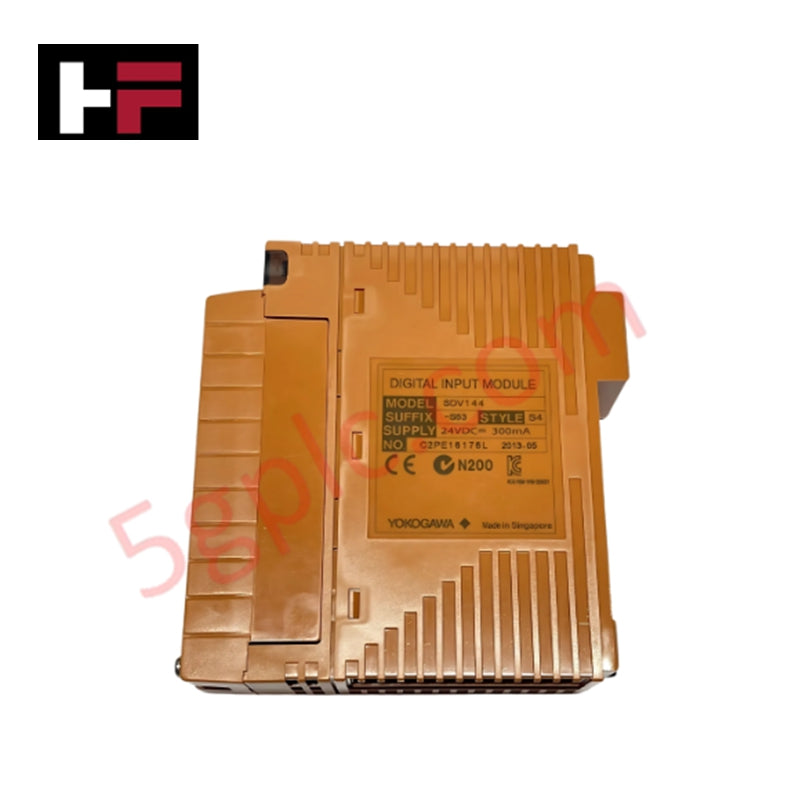

مُعد للمراقبة الثنائية المعزولة للحالة في شبكات نظام السلامة ProSafe-RS، يوفر يوكوجاوا SDV144-S53/B4S00 (وحدة الإدخال الرقمية SDV144) تنفيذًا ماديًا/كهربائيًا مباشرًا. تعمل الأجهزة على 16 قناة إدخال منفصلة لاستجواب إشارات التلامس بدون جهد من الأجهزة الميدانية، وتنقل بيانات الحالة الكهربائية الموثوقة مباشرة إلى ناقل منطق السلامة.
تفصيل اللاحقة ومصفوفة النموذج
- -S: ملف تعريف منصة نوع الأجهزة القياسية.
- 5: مصمم لواجهة كتلة طرفية بمشبك ضغط أو تجميع كابل MIL؛ تكوين هيكل بدون حماية من الانفجار.
- 3: يشمل طبقة طلاء مطابقة لمعيار ISA G3 مع تصنيف درجة حرارة تشغيل ممتد من -20 إلى +70 درجة مئوية.
- /B4S00: رمز الخيار الذي يحدد تجميع كتلة طرفية متكاملة مع آليات مدمجة لامتصاص الارتفاعات لحماية حلقة الإشارة.
مواصفات الأجهزة
| المعلمة | المواصفات |
|---|---|
| النموذج | SDV144-S53/B4S00 |
| العلامة التجارية | يوكوجاوا |
| المنشأ | اليابان |
| الوزن | حوالي 0.36 كجم (مع واجهة طرفية بمشبك ضغط) |
| الأبعاد | بصمة فتحة الإدخال/الإخراج القياسية من يوكوجاوا ProSafe-RS |
| درجة حرارة التشغيل | -20 إلى +70 درجة مئوية |
| استهلاك الطاقة | 290 مللي أمبير كحد أقصى عند 5 فولت تيار مستمر، 140 مللي أمبير كحد أقصى عند 24 فولت تيار مستمر من لوحة النظام الخلفية |
| قنوات الإدخال | 16 قناة معزولة |
| إشارة الإدخال | تلامس بدون جهد: تشغيل (1 كيلو أوم كحد أقصى)، إيقاف (100 كيلو أوم كحد أدنى) |
| تيار الإدخال | 6 مللي أمبير +/-20% (مزود طاقة خارجي: 24 فولت تيار مستمر، حلقة إدخال 0 أوم) |
| تصنيف التلامس | 24 فولت تيار مستمر +20% / -10%، 10 مللي أمبير أو أكثر |
| مزود طاقة خارجي | 24 فولت تيار مستمر +20% / -10%، سعة التيار 200 مللي أمبير |
| أقصى جهد إدخال لحظي | 30.0 فولت تيار مستمر |
| زمن استجابة الإدخال | 40 مللي ثانية كحد أقصى |
| جهد التحمل | 2 كيلو فولت تيار متردد بين إشارة الإدخال ومنطق النظام لمدة دقيقة واحدة |
| تحمل بيئي | طبقة طلاء مطابقة لمعيار ISA G3 |
التحكم في العمليات وعزل القناة من قناة إلى أخرى
تعتمد بنية الوحدة على معايير العزل الجلفاني للوحدة لفصل حلقات الأجهزة الطرفية 24 فولت تيار مستمر القادمة من الجانب الميداني عن النواة الداخلية للمعالجة. تقوم العوازل الضوئية الداخلية بإنشاء حاجز كهربائي صارم يتحمل حتى 2 كيلو فولت تيار متردد لمدة دقيقة واحدة، مما يمنع ارتفاعات الجهد على الجانب الميداني أو تحولات الأرض أو الاضطرابات الحثية من إتلاف ذاكرة النظام. هذا العزل الهيكلي يقمع التداخل عالي التردد ويضمن تحديدًا دقيقًا للإشارة، مما يحمي مسار تنفيذ المنطق داخل حلقات الأمان المزدوجة الاحتياطية.
الأسئلة المتكررة
س: كيف تتعامل الوحدة مع انحراف مقاومة التلامس في الجانب الميداني الذي يتجاوز المواصفات المذكورة؟
أ: تعتمد منطق الأجهزة على عتبات حالة الإدخال الدقيقة. إذا تدهور تلامس مفتاح ميداني، مما تسبب في تجاوز مقاومة التشغيل 1 كيلو أوم أو انخفاض مقاومة الإيقاف إلى أقل من 100 كيلو أوم، ستفشل دوائر الكشف الداخلية في تسجيل الانتقال الصحيح للحالة ضمن نافذة 40 مللي ثانية، مما يولد حالة حلقة غير مؤكدة على ناقل وحدة التحكم.
س: ما هي المتطلبات الوظيفية لتطبيق تكوينات الوحدة المزدوجة المتكررة؟
أ: تتطلب التكرار المزدوج إقران وحدتين متطابقتين من SDV144 في فتحات لوحة قاعدة متجاورة متصلة بمصفوفة كتلة طرفية مشتركة أو متوازية. يقوم ناقل ProSafe-RS الداخلي بتحكيم التشخيصات المتبادلة بين الوحدتين، مما يحافظ على استمرارية معالجة إشارة الإدخال دون انقطاع إذا تعرضت إحدى وحدات الأجهزة لخلل منطقي أو طاقة قاتل.
إرشادات التثبيت الميداني
- إدخال الهيكل والمحاذاة الرأسية: قم بإدخال الوحدة عمودياً في موضعها المخصص على لوحة القاعدة حتى تنقر مشابك التثبيت العلوية والسفلية في مكانها تمامًا. حافظ على وجود مساحة خالية غير مقيدة حول فتحات التهوية في الخزانة لضمان التبديد الحراري المناسب ضمن نطاق التشغيل من -20 إلى +70 درجة مئوية.
- تأريض الدرع وإنهاء سلك التصريف: يجب تقشير دروع كابلات الأجهزة، وتمشيطها، وربطها مباشرة بشريط تأريض الخزانة ذو النقطة الواحدة. يجب أن يطفو جانب الدرع المتصل بالأجهزة الميدانية لمنع التيارات الأرضية ذات الوضع المشترك من الدوران عبر خطوط تزويد الترطيب 24 فولت تيار مستمر.
- التحقق من ممتص الصدمات: يتميز خيار /B4S00 بحماية داخلية من الارتفاعات المفاجئة. يجب شد موصلات الأسلاك الميدانية بشكل صحيح داخل أطراف مشبك الضغط لضمان مقاومة اتصال منخفضة، مما يسمح بتوجيه طفرات الطاقة العابرة بأمان إلى الأرضية الهيكلية دون إتلاف قنوات الإدخال.
