تفاصيل المنتج

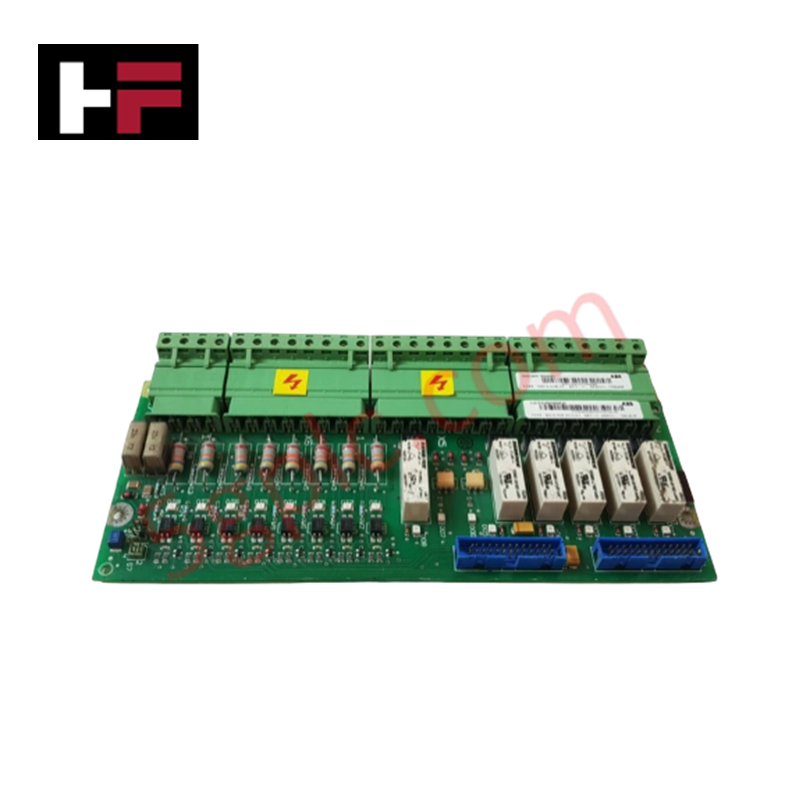

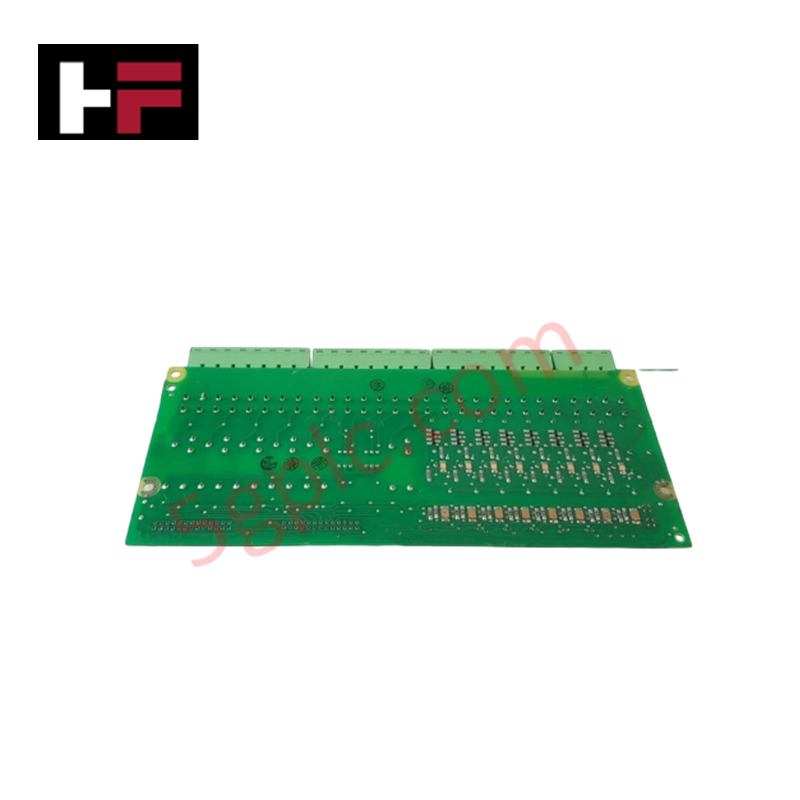

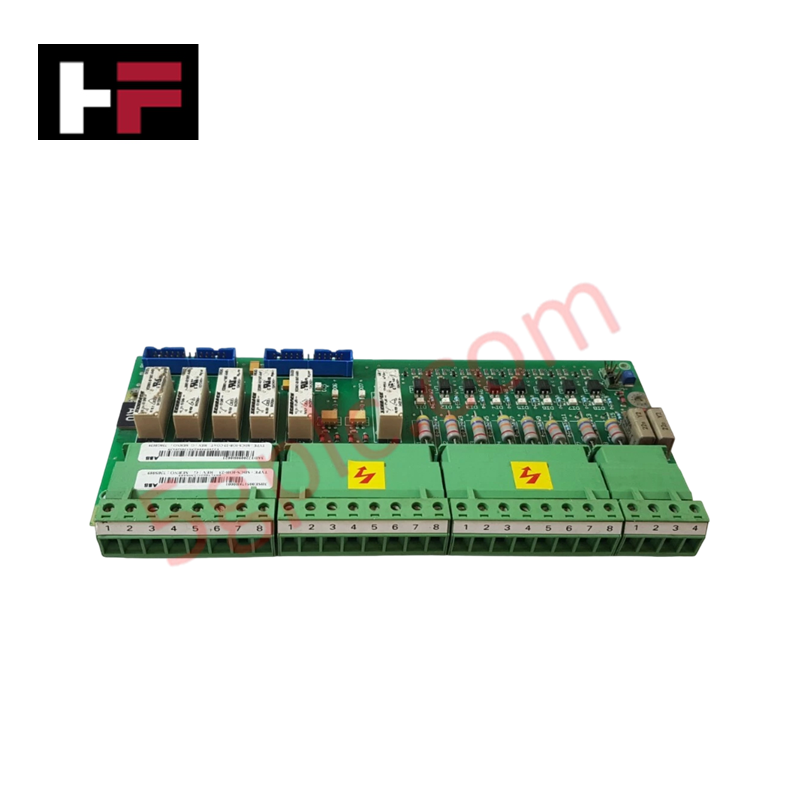

صُممت لوحة ABB SDCS-IOB-23 (لوحة التوصيل الرقمية SDCS-IOB-23) لربط الإشارات المنفصلة وتوهين خطوط الجهد العالي في منظومات المحركات الصناعية، وتوفر تنفيذًا ماديًا وكهربائيًا مباشرًا. وتتضمن مجموعة لوحة التوصيل الرقمية بجهد 230 فولت (المسجلة باسم SDCS-IOB-23 KIT/C) طلاءً واقيًا مطابقًا، بالإضافة إلى كابل توصيل بطول 3 أمتار لتوجيه إشارات الإدخال/الإخراج الميدانية مباشرة إلى وحدات التحكم في محركات ACS800-X04.
المواصفات hardware
| المعلمة | المواصفة |
|---|---|
| الطراز | SDCS-IOB-23 (SDCS-IOB-23 KIT/C) |
| العلامة التجارية | ABB |
| المنشأ | فنلندا |
| درجة حرارة التشغيل | من -10 درجة مئوية إلى +50 درجة مئوية |
| استهلاك الطاقة | طاقة على مستوى اللوحة عبر ناقل اللوحة الخلفية للمحرك |
| الجهد المقنن | واجهة إشارات رقمية بجهد 230 فولت |
| النوع الرئيسي للمنتج | ACS800-X04 |
| مواصفات الكابل | كابل توصيل للواجهة بطول 3 أمتار مرفق |
| حماية لوحة الدارة المطبوعة | طلاء واقٍ مطابق (لوحة دارة مطلية) |
اللوحة الخلفية للشبكة الحتمية وتنفيذ النظام
تحوّل لوحة التوصيل الرقمية SDCS-IOB-23 المدخلات المنفصلة ذات الجهد العالي 230 فولت إلى إشارات بمستوى منطقي مناسبة لمعالجة ناقل وحدة التحكم الداخلية. وتحافظ سرعة اتصالات ناقل اللوحة الخلفية ومعلمات الشبكة الحتمية على تزامن بمستوى الميكروثانية بين تغيّرات حالات الإدخال الرقمي ومنطق البرامج الثابتة المركزي للمحرك.
يحمي الطلاء الواقي المطابق مسارات الإشارة الداخلية من الرطوبة الموصلة والملوثات المحمولة جوًا. وتمنع مراحل العزل المدمجة ارتفاعات الجهد العابرة في الخطوط من إضعاف دورات اتصال اللوحة الخلفية أو التأثير في توافق ذاكرة البرامج الثابتة عبر وحدات المحرك المتصلة.
الأسئلة الشائعة
س: ما تصنيف جهد الإدخال المصمم للقنوات المنفصلة في لوحة SDCS-IOB-23؟
ج: صُممت اللوحة خصيصًا للتعامل مع إشارات التحكم الرقمية بجهد 230 فولت للتوصيل بمعدات التحكم المضيفة.
س: ما كابل الملحقات المرفق مع مجموعة SDCS-IOB-23 KIT/C؟
ج: تتضمن المجموعة كابل توصيل مخصصًا بطول 3 أمتار لتوجيه الإشارات بين لوحة التوصيل ووحدة التحكم في المحرك.
س: ما الحماية المادية المطبقة على لوحة الدارة للتعامل مع الظروف البيئية القاسية؟
ج: تتميز لوحة الدارة المطبوعة بطبقة واقية مطابقة لمنع التدهور الناتج عن رطوبة الجو والجسيمات الصناعية.
إرشادات التركيب الميداني
- افصل جميع مصادر طاقة التيار المتردد الرئيسية المغذية للمحرك واعزلها، وانتظر حتى تفرغ المكثفات الداخلية للتيار المستمر شحنتها بالكامل قبل فتح الحاوية.
- التزم باحتياطات التفريغ الكهروستاتيكي الصارمة، بما في ذلك استخدام أساور معصم مؤرضة، عند التعامل مع مجموعة الدارة المطبوعة SDCS-IOB-23.
- ثبّت لوحة التوصيل بإحكام في فتحة الهيكل المخصصة باستخدام جميع مسامير التأريض لضمان تأريض الهيكل بصورة صحيحة.
- وصّل الكابل المرفق بطول 3 أمتار بين اللوحة ووحدة التحكم الرئيسية، مع التأكد من تعشيق آليات مزلاج الموصلات بإحكام.
- تحقق من تجريد جميع خطوط الإدخال الرقمية الميدانية بجهد 230 فولت وتثبيتها بعزم الربط الصحيح في كتل التوصيل لمنع حدوث قوس كهربائي بسبب التلامس غير المحكم.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
