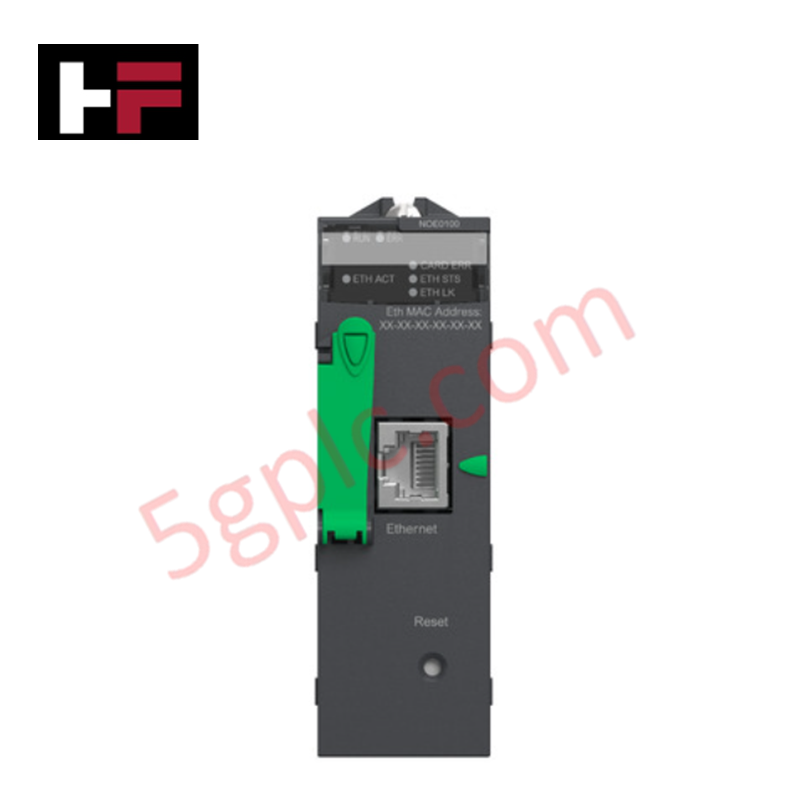

شنييدر إلكتريك BMXNOE0100 موديكين M340 وحدة شبكة إيثرنت TCP/IP

نظرة عامة على المنتج

تقدم شركة شنايدر إلكتريك BMXNOE0100 اتصال اتصالات إيثرنت عالي الأداء لمنصة أتمتة Modicon M340. تؤسس وحدة الشبكة الشفافة الجاهزة فئة B30 روابط سريعة وحتمية بين وحدات تحكم M340، ومحطات SCADA الإشرافية، وكتل الإدخال/الإخراج الموزعة، وأجهزة Modbus TCP من طرف ثالث. من خلال تنفيذ مسح الإدخال/الإخراج المتزامن ونقل البيانات من نظير إلى نظير على خط فيزيائي زوج ملتوي واحد، تعمل هذه البطاقة كجسر الشبكة المركزي لمرافق معالجة مياه البلدية، وخطوط التعبئة، وتجميعات توزيع الطاقة، وشبكات الآلات الصناعية.

المواصفات الفنية

مزايا هندسية

• دمج خدمة Class B30 الشفافة الجاهزة: يؤدي استخدام بطاقات شبكة منفصلة لرسائل وحدة التحكم، وتكوين الأجهزة، وتصوير المصنع إلى زيادة تعقيد النظام. تجمع وحدة BMXNOE0100 بين رسائل Modbus TCP القياسية، ومسح الإدخال/الإخراج في الوقت الحقيقي، وتبادل البيانات العالمية من نظير إلى نظير في مكدس اتصال واحد من فئة B30. تتيح هذه البنية البرمجية الموحدة للمهندسين استدعاء حلقات العمليات عالية السرعة والاستعلام عن سجلات الأجهزة التفصيلية في نفس الوقت عبر كابل شبكة RJ45 واحد.

• خادم استبدال الأجهزة السريع بدون لابتوب (FDR): عادةً ما يضطر الفنيون إلى قضاء ساعات في البحث عن ملفات النسخ الاحتياطي الخام على أجهزة اللابتوب عند استبدال معدات ميدانية معطلة مثل محركات التردد المتغير أو أجهزة الإرسال عن بُعد. تعمل وحدة BMXNOE0100 كخادم شبكة FDR محلي، حيث تخزن قوالب المعلمات الدقيقة لجميع العقد الفرعية المعينة. عند استبدال جهاز معطل، تكتشف الوحدة عنوان MAC الجديد، وتطابق معرف العقدة، وترسل التكوين المخزن عبر الإيثرنت فورًا، مما يعيد تشغيل العمليات الطبيعية للمصنع دون برمجة يدوية.

• محرك تشخيص ويب مدمج وقابل للتكوين: عادةً ما يتطلب العثور على انقطاعات متقطعة في نقل الشبكة عبر مصنع واسع برامج تحليل بروتوكولات متخصصة ومكلفة. تحل وحدة BMXNOE0100 هذه المشكلة من خلال تضمين خادم ويب قياسي قابل للتكوين وأداة عرض رف تفاعلية مباشرة في أجهزتها. يدخل مهندسو الصيانة عنوان IP الخاص بالوحدة في أي متصفح ويب قياسي لعرض حالة الرف الرسومية في الوقت الحقيقي، والتحقق من تكوينات الإشارات النشطة، وتتبع سجلات الأخطاء الداخلية عن بُعد.

• حماية تطبيق الفلاش القابل للإزالة: يمكن أن تؤدي الارتفاعات المفاجئة في التيار أو الأعطال الموضعية في الخزانة أحيانًا إلى مسح الذاكرة المتطايرة العاملة لوحدات التحكم الصناعية، مما يسبب توقفات إنتاج طويلة. يتم شحن كل وحدة BMXNOE0100 مع بطاقة ذاكرة فلاش BMXRWSC016M عالية الموثوقية. تقوم هذه البطاقة المخصصة بحفظ نسخة كاملة متماثلة من ملفات تطبيق وحدة التحكم النشطة وبيانات التكوين بشكل مستمر، مما يحفظ كود الأتمتة الحيوي أثناء انقطاعات التيار الطويلة ويسهل استبدال الأجهزة بسرعة.

• معالجة TC التوافقية للظروف المناخية القاسية: تسرع مستويات الرطوبة العالية والملوثات الكيميائية المحمولة جواً داخل مرافق التجميع الساحلية من تآكل المكونات الإلكترونية غير المحمية. تتميز هذه الوحدة الشبكية بحماية سطحية TC (توافقية استوائية) مطبقة في المصنع على لوحات الدوائر الخاصة بها. تعزل هذه التركيبة الكيميائية أنماط أثر النحاس ووسادات اللحام عن الأجواء الرطبة والعناصر المسببة للتآكل، مما يمنع حدوث دوائر قصيرة هيكلية للحفاظ على استمرارية الشبكة في البيئات الصناعية القاسية.

الأسئلة الشائعة

• هل وحدة الاتصال BMXNOE0100 هذه هي منتج أصلي جديد؟

  نعم. نحن نوفر هذا المنتج كجهاز جديد 100% أصلي مختوم من المصنع. تأتي الوحدة محمية داخل علبتها الأصلية من شركة شنايدر إلكتريك، مع تغليف مضاد للكهرباء الساكنة من المصنع غير متأثر، وأطراف توصيل مطلية بالذهب نقية، وملصقات باركود تتبع أصلية.

• ماذا يحدث إذا تعرضت بطاقة الذاكرة الداخلية للتلف أو الإزالة؟

  إذا تعرضت بطاقة ذاكرة الفلاش لعطل أو انفصلت عن مكانها، تضيء الوحدة مؤشر LED الأحمر CARD ERR على اللوحة الأمامية فورًا لتنبيه المشغلين. بينما قد تستمر الاتصالات باستخدام مخازن مؤقتة متطايرة مؤقتة، لا يمكن للجهاز حفظ تغييرات التطبيقات أو استضافة صفحات الويب المخصصة حتى يتم إعادة تركيب البطاقة أو استبدالها.

• كيف تبسط أضواء اللوحة الأمامية المدمجة استكشاف أخطاء تخطيط الشبكة؟

  تتميز الوحدة بمجموعة إعلامية من مصابيح LED التشخيصية التي تسرع من عملية استكشاف الأخطاء وإصلاحها. تشير أضواء ETH STS الخضراء وETH ACT إلى استقرار اتصال الحلقة ونقل الحزم الفوري. إذا تغيرت سرعات الشبكة من 10 ميجابت في الثانية إلى 100 ميجابت في الثانية، يضيء مؤشر ETH 100 الأحمر باستمرار، مما يسمح للفنيين بالتحقق من سرعات الخط بنظرة سريعة دون الحاجة إلى استخدام أدوات اختبار الشبكة الخارجية.

• ما هو الغرض من زر إعادة التعيين اليدوي الموجود في مقدمة البطاقة؟

  زر إعادة التعيين المدمج يسمح لفرق الصيانة الميدانية بتنفيذ إعادة تشغيل باردة كاملة للوحدة يدويًا دون الحاجة إلى فصل التيار الكهربائي الرئيسي للوحة الخلفية لكامل رف M340. تتيح هذه الأداة للمهندسين إعادة تشغيل مكدس الشبكة فورًا بعد إجراء تغييرات كبيرة على عناوين IP أو تعديلات في تكوين الشبكة.
