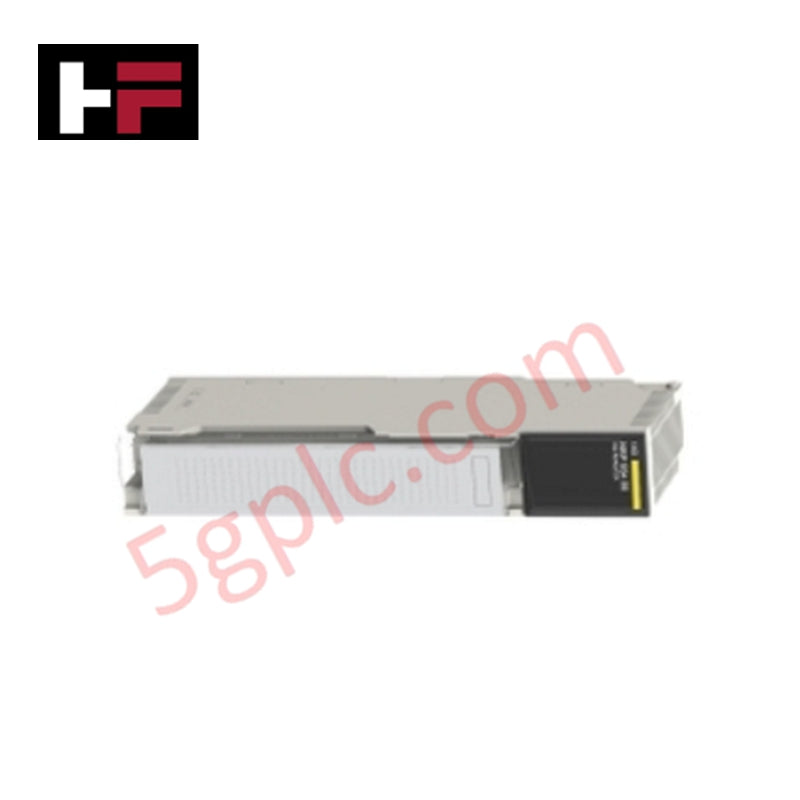

شنايدر إلكتريك 140NRP95400 مكرر ألياف بصرية متعدد الأنماط موديكوانتوم

نظرة عامة على المنتج

يقدم  140NRP95400  تجديد إشارة عالي السرعة وتحويل الوسائط لمنصة شنايدر إلكتريك موديكوون كوانتوم. يُسهّل هذا المكرر الضوئي الاتصال لمسافات طويلة بين الرفوف عن طريق تحويل الإشارات الكهربائية المحورية إلى إشارات بصرية متعددة الأنماط. يوسع مدى شبكة كوانتوم مع توفير عزل كهربائي كامل بين النقاط. نوفر هذا الموديل كـ جديد وأصلي 100%، مما يضمن أعلى مستوى من سلامة البيانات لأنظمة التحكم الموزعة واسعة النطاق.

المواصفات الفنية

يستخدم 140NRP95400 طول موجي 820 نانومتر لتحقيق مسافات نقل مميزة عبر أنواع الألياف المختلفة:

• نوع الألياف البصرية: متعدد الأنماط

• طول الموجة: 820 نانومتر

• المنافذ البصرية: 2 × موصلات ST

• المنافذ الكهربائية: 1 × موصل محوري

• أقصى مسافة: 9842.5 قدم (3000 متر) باستخدام ألياف 62.5/125 ميكرون

• حساسية المستقبل: -30 ديسيبل ميلي واط

• النطاق الديناميكي: 20 ديسيبل

• زمن الصعود/الهبوط: 20 نانوثانية

• متطلبات تيار الناقل: 700 مللي أمبير

• استهلاك الطاقة: 5 واط

• المادة: بولي كربونات (PC)

• الوزن: 1.22 رطل (0.554 كجم)

مزايا هندسية

• تمديد مدى الشبكة: يتجاوز هذا المكرر القيود الفيزيائية لكابلات النحاس. يسمح بمسافة تصل إلى 3000 متر بين أجهزة الإرسال والاستقبال، مما يمكن من التحكم في رفوف الإدخال/الإخراج البعيدة في مبانٍ منفصلة أو أقسام بعيدة من المصنع.

• مناعة ضد التداخل الكهرومغناطيسي: باستخدام الألياف البصرية متعددة الأنماط، يقضي 140NRP95400 على حلقات الأرض ويحمي تدفق البيانات من التداخل الكهرومغناطيسي واللاسلكي عالي الجهد. هذا يجعله ضروريًا للاتصالات في محطات الطاقة والمحطات الفرعية والبيئات التي تشهد حركة مكثفة للمحركات.

• مسارات بصرية احتياطية: تسمح منافذ الألياف المزدوجة ST بتكوينات شبكية مرنة. يمكن للمهندسين تنفيذ تكوينات نجمة أو ناقل لتعزيز موثوقية الشبكة وتوفير مسارات بيانات بديلة لناقل كوانتوم.

• مجموعة تشخيص شاملة: توفر سبع مصابيح LED مدمجة تحديثات فورية للحالة. تراقب مؤشرات مخصصة الاتصال المحوري، صحة الرابط البصري، الأعطال الداخلية (ERR)، وجاهزية الموديل (RDY)، مما يقلل بشكل كبير من الوقت اللازم لتشخيص انقطاعات الشبكة.

• معالجة إشارة سريعة: يضمن زمن صعود/هبوط 20 نانوثانية أن المكرر لا يضيف تأخيرًا يذكر إلى ناقل كوانتوم. يحافظ هذا على التزامن عالي السرعة اللازم لأداء التحكم الآلي في الوقت الحقيقي والتحكم في العمليات الحرجة زمنياً.

الأسئلة الشائعة

• ما هي موصلات الألياف البصرية التي يستخدمها 140NRP95400؟

  يحتوي الموديل على موصلين قياسيين  ST (رأس مستقيم) لواجهة الألياف البصرية وموصل محوري واحد للاتصال الكهربائي.

• هل يمكنني خلط أحجام ألياف مختلفة مع هذا المكرر؟

  يدعم 140NRP95400 ألياف متعددة الأنماط بأحجام 50/125 ميكرون، 62.5/125 ميكرون، و100/140 ميكرون. ومع ذلك، يجب التأكد من أن الكابل والموصلات متناسقة طوال قطعة الرابط الواحدة لتجنب فقدان إشارة مفرط.

• هل يحتاج هذا الموديل إلى طاقة خارجية؟

  لا. يستمد 140NRP95400 طاقته التشغيلية مباشرة من ناقل اللوحة الخلفية لكوانتوم، ويتطلب  700 مللي أمبير عند 5 فولت تيار مستمر.

• هل هذا منتج شنايدر إلكتريك الحالي أم وحدة مجددة؟

  نضمن أن هذا منتج  جديد 100% أصلي من المصنع. يتم شحنه في عبوة شنايدر إلكتريك الأصلية مع أحدث مراجعات الأجهزة لضمان التوافق مع منصة كوانتوم الحالية لديك.
