تفاصيل المنتج

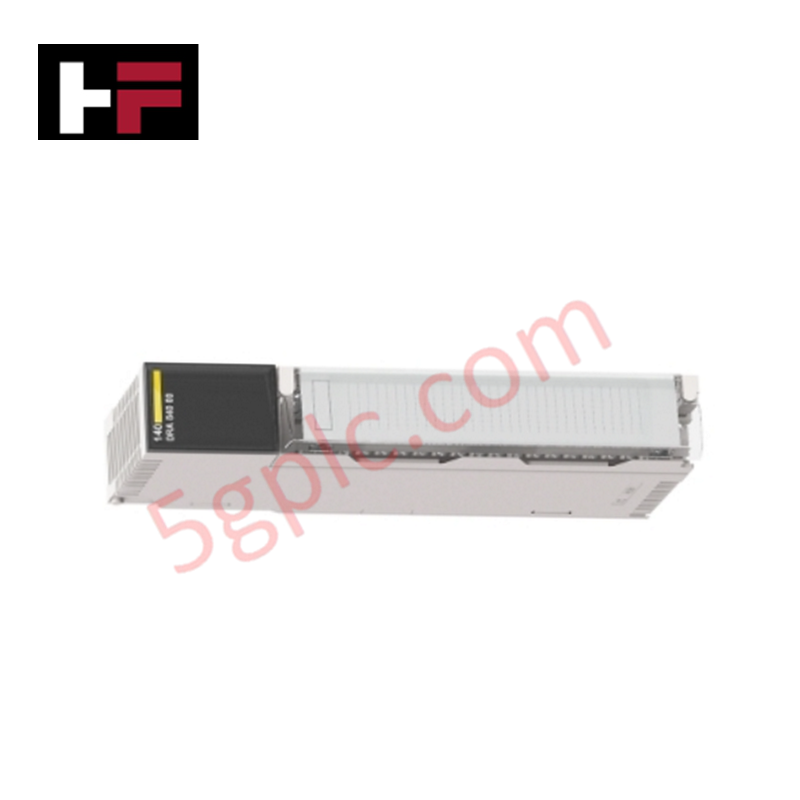

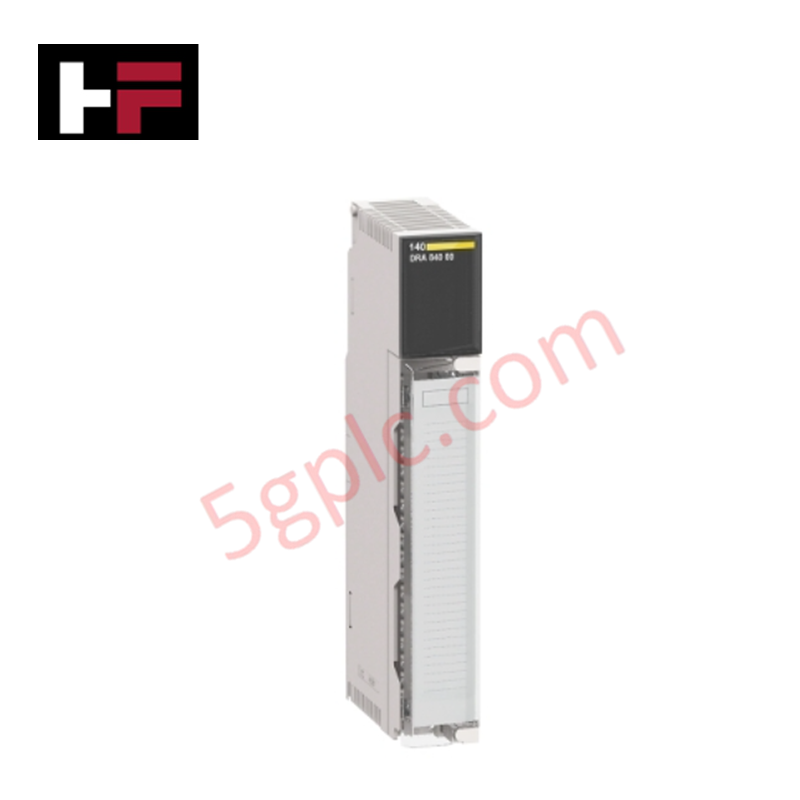

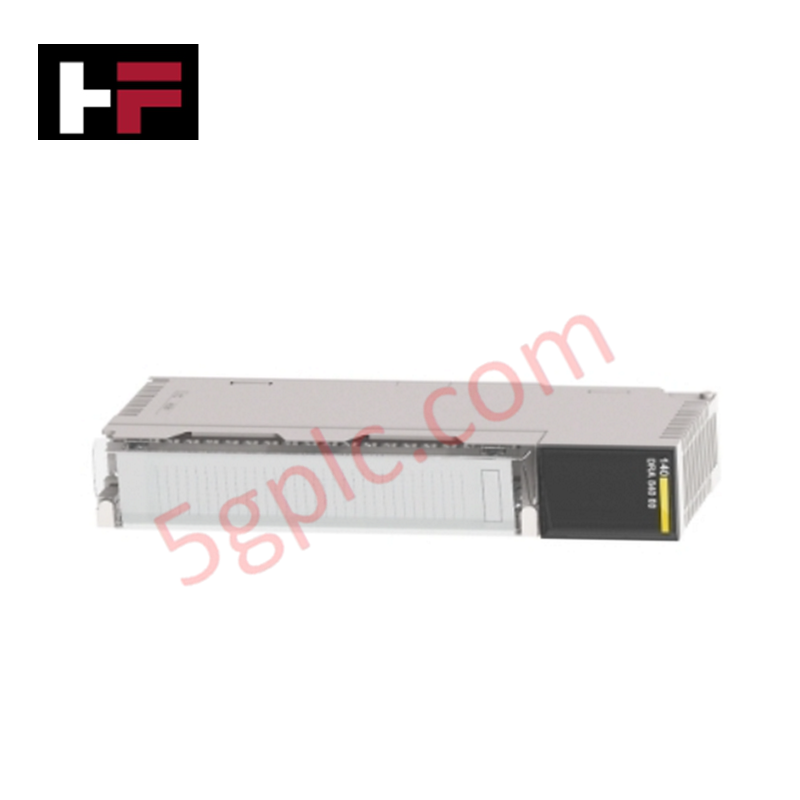

نظرة عامة على المنتج
يقوم Schneider Electric 140DRA84000 بتنفيذ تبديل الإشارات الفيزيائية والتحكم في الأحمال متعددة الفولتية ضمن منصة أتمتة Modicon Quantum. تتصل وحدة الإخراج المرحلية المنفصلة ذات 16 قناة هذه بمنطق اللوحة الخلفية منخفض الجهد مع المشغلات الميدانية عالية القدرة. من خلال توفير جهات اتصال ميكانيكية من نوع Form A مفتوحة عادة (1 NO) عبر طيف واسع من الفولتية، تقود هذه الوحدة ذات التنسيق القياسي المرحلات الوسيطة، وملفات التلامس، ولوحات المؤشرات، والمحركات الصغيرة في عمليات توليد الطاقة الثقيلة، ومعالجة البتروكيماويات، ومعالجة المياه.
المواصفات الفنية
| المعلمة | قيمة المواصفات الفنية |
| الشركة المصنعة | Schneider Electric |
| الطراز | 140DRA84000 |
| نطاق المنتج | منصة أتمتة Modicon Quantum |
| نوع المنتج | وحدة إخراج مرحل منفصلة |
| الحالة | جديد 100% أصلي |
| عدد المخرجات | 16 قناة |
| تركيب التلامس | 1 تلامس مفتوح عادة (1 NO)، تخطيط شكل A |
| جهود التشغيل |
تيار متردد: 20...250 فولت AC تيار مستمر: 5...30 فولت DC / 30...150 فولت DC |
| متطلبات العنونة | كلمة إخراج واحدة |
| الحد الأدنى للحمل المطلوب | 50 مللي أمبير عند 20...250 فولت AC / 5...30 فولت DC |
| سعة الحمل المقاوم |
2 أمبير عند 250 فولت AC / 30 فولت DC عند 140 °F (60 °C) 300 مللي أمبير عند 30...50 فولت DC |
| حمل حثي / محرك |
1 أمبير عند 250/30 فولت AC/DC (1/8 حصان، معامل القدرة = 0.4) حمل التنغستن 1 أمبير |
| تحمل الاندفاع / التيار الابتدائي | 10 أمبير لمدة 10 مللي ثانية (سعوي) |
| أوقات الاستجابة |
من الحالة 0 إلى الحالة 1: 10 مللي ثانية كحد أقصى من الحالة 1 إلى الحالة 0: 20 مللي ثانية كحد أقصى |
| متانة العمر الميكانيكي | 10,000,000 دورة تشغيلية |
| متانة العمر الكهربائي |
200,000 دورة (2 أمبير، 250 فولت AC مقاوم) 100,000 دورة (2 أمبير، 30 فولت DC مقاوم) |
| حماية من زيادة الجهد | مقاوم أكسيد معدني داخلي 275 فولت (MOV) |
| العزل العازل |
من القناة إلى القناة: 1780 فولت جذر متوسط تردد متردد لمدة دقيقة واحدة من القناة إلى الناقل: 1780 فولت جذر متوسط تردد متردد / 2500 فولت مستمر لمدة دقيقة واحدة |
| طلب التيار من اللوحة الخلفية | متطلبات تيار الناقل 1100 مللي أمبير |
| الوزن الصافي للمنتج | 0.90 رطل (0.41 كجم) |
مزايا هندسية
-
إدارة الأحمال المختلطة متعددة الفولتية: تحد بطاقات الإخراج الصلبة القياسية من التركيبات الميدانية إلى معيار فولتية واحدة لكل كتلة. يستخدم 140DRA84000 جهات اتصال ميكانيكية معزولة تسمح للمهندسين بالتبديل بين إشارات الأمان 24 فولت DC، وملفات التلامس 120 فولت AC، ودوائر المؤشرات 230 فولت AC على قنوات متجاورة داخل نفس الوحدة. يقلل هذا التعامل مع الفولتية المتعددة من العدد الإجمالي لبطاقات الإخراج المتخصصة المطلوبة في الخزانة.
-
حواجز عزل معززة عالية الجهد: يمكن للنبضات الحثية للتبديل والدوائر القصيرة الموضعية أن تنقل جهود خطأ مدمرة إلى الحافلة الخلفية لوحدة المعالجة المركزية الرئيسية. تتميز 140DRA84000 بحاجز عزل عازل ضخم بجهد 1780 Vrms تيار متردد بين القنوات وبين القناة والحافلة، مع تعزيز بمواصفة عزل حافلة 2500 فولت تيار مستمر. تحمي هذه الفاصل القوي المعالجات الدقيقة الحساسة من الشذوذات الخارجية في الحقل.
-
حماية مدمجة بمقاومات متغيرة عابرة: يؤدي التبديل المباشر لصمامات الملف اللولبي الحثية إلى توليد نبضات EMF عكسية مدمرة تقوس عبر فجوات الاتصال، مما يسبب تآكلًا واندماجًا مبكرًا. تحتوي هذه الوحدة على مقاومات متغيرة معدنية أكسيد (MOVs) داخلية بجهد 275 فولت عبر كل قناة اتصال. تقوم هذه المقاومات بتثبيت نبضات الجهد العابر، وتمنع الأقواس الكهربائية لإطالة عمر الوحدة الميكانيكي الذي يصل إلى 10,000,000 دورة.
-
حساب البصمة الحرارية المنخفضة: غالبًا ما تولد بطاقات المرحل ذات القنوات العالية حرارة داخلية كبيرة عند تنشيط جميع القنوات في نفس الوقت. تقوم 140DRA84000 بتحسين الأداء الحراري من خلال تحديد استهلاك الطاقة الأساسي إلى 5.5 W، مع إضافة 0.5 W فقط لكل نقطة مفعلة. يساعد هذا الناتج الحراري المتوقع مصممي اللوحات في الحفاظ على درجات حرارة داخلية مستقرة داخل الحاويات غير المهواة.
-
تشخيص بصري شامل للوحة الأمامية: يساعد التشخيص السريع في تقليل وقت تعطل النظام أثناء حدوث خطأ ميداني. توفر الوحدة واجهة إشارة محلية فورية، مع LED أخضر نشط لتأكيد الاتصال بالحافلة الخلفية، وLED أحمر لخطأ خارجي (F) لأخطاء على مستوى النظام، و16 LED أخضر مستقل يعرض الحالة المنطقية الفيزيائية في الوقت الحقيقي لكل مرحل خرج.
الأسئلة الشائعة
-
هل وحدة خرج المرحل 140DRA84000 هذه وحدة أصلية جديدة؟
نعم. نحن نوفر هذا المنتج كعنصر جديد 100% أصلي مختوم من المصنع. يصل داخل تغليف شنايدر إلكتريك الأصلي، مكتمل بجميع رموز الباركود الخاصة بالمصنع، وتسميات تتبع السيريال، والوثائق الهندسية دون تعديل.
-
ما هي متطلبات الحمل الأدنى لتشغيل جهات الاتصال بشكل موثوق؟
لضمان تنفيذ اتصال مستقر ومنع تراكم الأكسدة على أسطح جهات الاتصال الميكانيكية، يجب الحفاظ على حمل كهربائي لا يقل عن 50 مللي أمبير عبر الدوائر عند التشغيل بجهد 20...250 فولت تيار متردد أو 5...30 فولت تيار مستمر.
-
هل يمكن لهذه الوحدة تبديل التيار المتردد والتيار المستمر في نفس الوقت؟
نعم. نظرًا لأن الوحدة تحافظ على عزل كامل بجهد 1780 Vrms تيار متردد بين القنوات الفردية، يمكنك توجيه مصادر طاقة مختلفة تمامًا بأمان — مثل جهد خط تيار متردد 230 فولت على القناة 1 وجهد إشارة تيار مستمر 24 فولت على القناة 2 — دون التعرض لتداخل أو دوائر قصر.
-
كيف يتصرف الوحدة عند التعامل مع الأحمال السعوية ذات التيار الاندفاعي العالي؟
تتحمل جهات الاتصال الميكانيكية من النوع A تيار اندفاعي لحظي يصل إلى 10 أمبير لمدة أقصاها 10 مللي ثانية. إذا تجاوزت المحركات الميدانية الخاصة بك هذه النافذة الزمنية للتيار الاندفاعي، نوصي بإدخال مقاومات محدودة للتيار على التوالي خارجية أو وضع كتل طرفية وسيطة لحماية جهات الاتصال الداخلية.
