تفاصيل المنتج

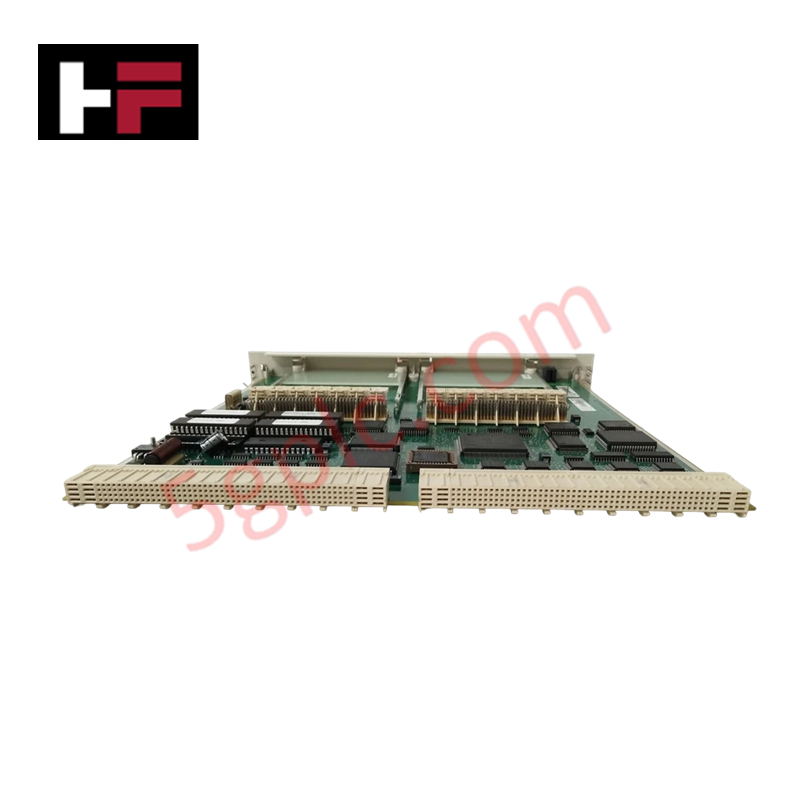

مُكوَّن للترجمة البروتوكولية المحلية وتنظيم بيانات الناقل الخلفي في رفوف وحدة تحكم Advant OCS، يوفر ABB 3BSE008105R1، المعروف أيضًا باسم SC560 وحدة الاتصال، تنفيذًا مباشرًا ماديًا/كهربائيًا. تعمل الوحدة كحامل فرعي مخصص يحتوي على ذكاء معالج دقيق محلي لمعالجة اتصالات الناقل الفرعي، والتعامل مع مقاطعات مستوى الوحدة، وإدارة تبادل البيانات الدوري عبر ناقل وحدة التحكم المملوك دون تحميل المعالج الرئيسي في المحطة بأي عبء معالجة.
المواصفات الفنية
| المعامل | المواصفة |
|---|---|
| النموذج | 3BSE008105R1 (SC560) |
| العلامة التجارية | ABB |
| المنشأ | السويد |
| الوزن | 0.76 كجم |
| الأبعاد | 30 مم × 300 مم × 291 مم (العرض × الارتفاع × العمق) |
| درجة حرارة التشغيل | 0 إلى +55 درجة مئوية |
| استهلاك الطاقة | حمل الناقل الخلفي القياسي لوحدة Advant (5 VDC / 24 VDC مصدر طاقة) |
| نوع المنتج | حامل وحدة فرعية / وحدة اتصال |
| منصة النظام | ABB Advant OCS |
| رمز التعرفة الجمركية | 85176200 |
سرعة اتصال ناقل الناقل الخلفي وتنفيذ وحدة المعالجة المركزية المحلية
يستخدم حامل الوحدة الفرعية SC560 سرعة اتصال ناقل الناقل الخلفي المحسنة وتحويل البروتوكول الحتمي للحفاظ على التزامن بين الوحدات الفرعية للواجهة المستضافة والرف الرئيسي للنظام. يعمل الحامل بلوحة معالج دقيق مدمجة، حيث يتعامل مع تحكيم المخزن المؤقت عالي السرعة، وطلبات مقاطعة الأجهزة، وفحوصات توافق فلاش البرنامج الثابت لجميع الوحدات الفرعية المركبة. تضمن هذه البنية المعالجة المحلية تحديثات دورية حتمية في الوقت الحقيقي عبر ناقل الناقل الخلفي مع توفير توجيه إشارة معزول كهربائيًا، وأولوية حزم حتمية، وعزل الأخطاء محليًا داخل عقدة وحدة تحكم Advant.
الأسئلة المتكررة
س: ما هي الوظيفة الأساسية لوحدة المعالجة المركزية المحلية المدمجة على حامل SC560؟
ج: تدير وحدة المعالجة المركزية المحلية تنفيذ بروتوكول اتصال الناقل منخفض المستوى، وإدارة المخازن المؤقتة، والتعامل الفوري مع المقاطعات للوحدات الفرعية المثبتة، مما يقلل من عبء المعالجة على وحدة المعالجة المركزية الرئيسية لوحدة تحكم Advant.
س: هل هناك قيود محددة على التبديل الساخن عند استبدال وحدة SC560 في رف نشط؟
ج: يجب أن يتبع التبديل الساخن إرشادات خزانة ABB Advant الصارمة. يجب تعليق أو تحويل اتصال ناقل الحقل المتصل بالوحدة إلى عقدة احتياطية قبل الإزالة الفيزيائية لتجنب حدوث خلل في ناقل الناقل الخلفي أو انقطاعات في وحدة المعالجة المركزية.
س: هل يحتاج حامل الوحدة الفرعية SC560 إلى توصيل طاقة خارجية مخصصة؟
ج: لا يتطلب الحامل طرف طاقة خارجي منفصل؛ حيث تُسحب الفولتية التشغيلية (5 VDC للمنطق و24 VDC للمساعد) مباشرة من واجهة موصل الناقل الخلفي للنظام عند الإدخال.
إرشادات التثبيت الميداني
- تأكد من إيقاف تشغيل طاقة رف النظام أو عزل الفتحة المستهدفة وفقًا لإجراءات صيانة Advant OCS قبل إدخال أو إزالة الوحدة.
- قم بمحاذاة قضبان التوجيه الخاصة بـ SC560 بعناية مع موضع الفتحة 30 مم داخل قفص الرف لتجنب انحناء موصلات دبابيس الناقل الخلفي أثناء الإدخال.
- قم بشد جميع البراغي المحتجزة في أعلى وأسفل لوحة وجه الوحدة لضمان تأريض صحيح وتركيب هيكلي محكم ضد هيكل الناقل الخلفي.
- تحقق من أن أسلاك تصريف الدرع لكابلات الاتصال المتصلة مربوطة بشريط التأريض المركزي للخزانة باستخدام مشابك تأريض منخفضة المقاومة.
- حافظ على مسافة تهوية طبيعية لا تقل عن 50 مم فوق وتحت تجميع رف الوحدة لضمان بقاء درجات حرارة التشغيل ضمن حدود 0 إلى +55 درجة مئوية.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
