تفاصيل المنتج

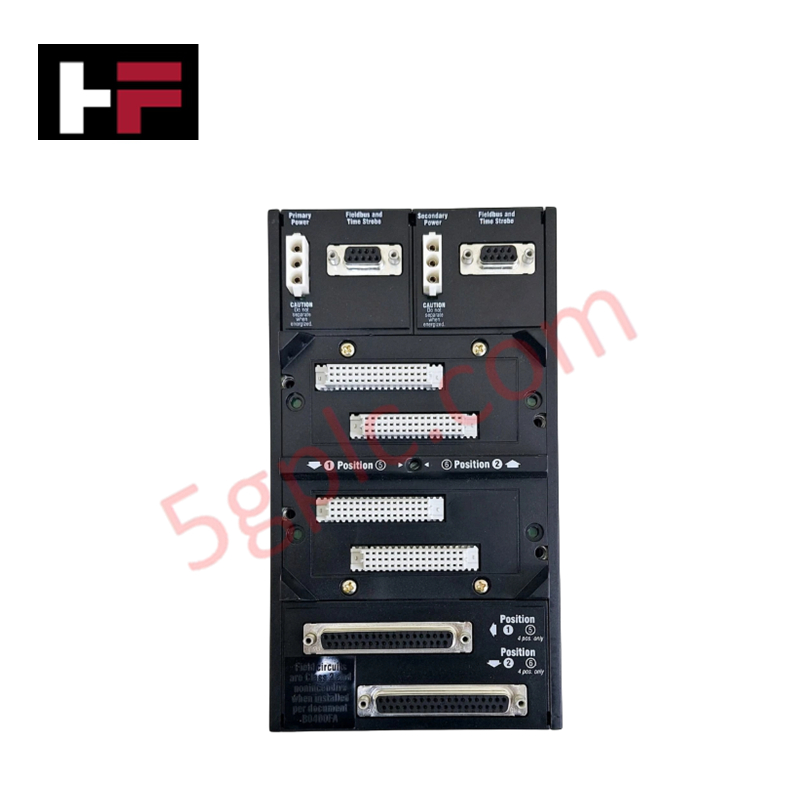

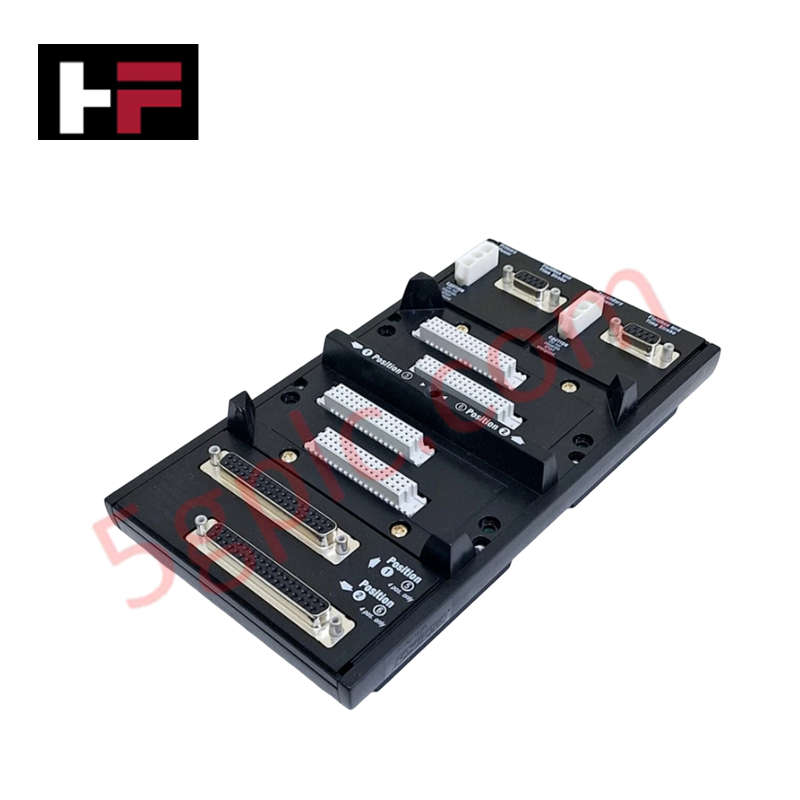

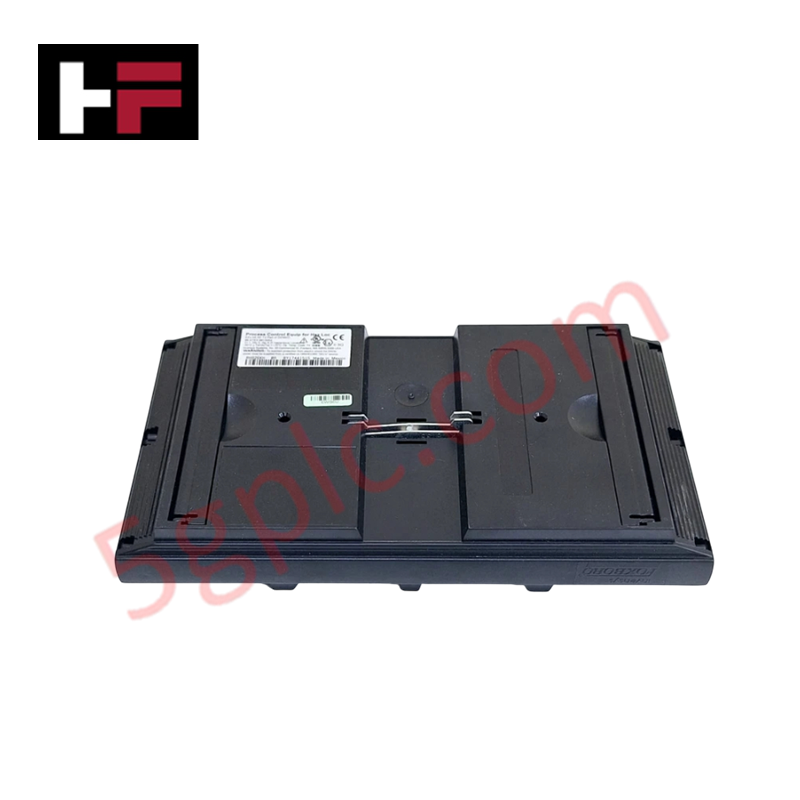

صُممت وحدة Foxboro RH926KH، المدرجة أيضًا باسم RH926KH Chassis Module، لتطبيقات التحكم الموزع ضمن أنظمة أتمتة العمليات Foxboro Evo، وتوفر تنفيذًا فعليًا وكهربائيًا مباشرًا. وتعمل كلوحة قاعدة رأسية التركيب من السلسلة 200، مصممة لاستضافة معالجات FCP270 ووحدات اتصال Fieldbus (FCMs)، مما يوفر منصة قوية لتركيب ناقل الاتصال في اللوحة الخلفية.
مواصفات الأجهزة
| المعلمة | المواصفات |
|---|---|
| الطراز | RH926KH |
| العلامة التجارية | Foxboro |
| المنشأ | يُرجى الرجوع إلى المصنع |
| الوزن | ~0.5 كجم |
| الأبعاد | حوالي 2.2 سم × 12.4 سم × 12.6 سم |
| درجة حرارة التشغيل | من 0 درجة مئوية إلى +60 درجة مئوية |
| استهلاك الطاقة | بحد أقصى 8.5 W لكل وحدة |
| نوع التركيب | قضيب DIN رأسي |
| الوحدات المدعومة | معالجات FCP270 ووحدات FCM |
| مواضع اللوحة القاعدية | لوحة قاعدية ذات موضعين |
| دعم الذاكرة | ذاكرة SDRAM بسعة 16 ميجابايت وذاكرة Flash بسعة 32 ميجابايت |
بروتوكول حلقة 4-20 mA HART والعزل
تحافظ بنية اللوحة الخلفية للوحة القاعدية على سلامة الإشارة عبر الحلقات الموزعة من خلال عزل مستويات الطاقة والاتصال. وتدعم بنى بروتوكول حلقة 4-20 mA HART القياسية ومسارات الاتصال FOUNDATION Fieldbus / Profibus PA، مما يضمن الحفاظ على العزل بين القنوات. ويمنع هذا الفصل الجلفاني حلقات التأريض وارتفاعات الجهد العابرة من الانتقال بين فتحات وحدات التحكم النشطة وأجهزة القياس الميدانية.
الأسئلة الشائعة
س: هل تدعم اللوحة القاعدية RH926KH الاستبدال أثناء التشغيل للوحدات المركبة؟
ج: نعم، فهي تدعم تركيب وإزالة وحدات FCP270 وFCM المتوافقة أثناء التشغيل، وفقًا لسياسات الطاقة على مستوى النظام.
س: كم عدد مواضع الوحدات المتاحة على هذه اللوحة القاعدية الرأسية؟
ج: توفر اللوحة القاعدية تخطيط تركيب بموضعين للمعالجات وبطاقات الاتصال المدعومة.
س: ما متطلبات إدخال الطاقة الاسمية لوحدة الهيكل؟
ج: صُممت اللوحة القاعدية للعمل مع تكوينات إدخال طاقة زائدة 24 VDC للحفاظ على توافر النظام بدرجة عالية.
إرشادات التركيب الميداني
ثبّت اللوحة القاعدية بإحكام على قضيب DIN رأسي داخل الخزانة الصناعية، مع ضمان وجود خلوص رأسي كافٍ للتبريد بالحمل الحراري. تحقق من فصل مصادر الطاقة الزائدة 24 VDC قبل تركيب لوحة قاعدة الهيكل أو توصيل أسلاكها. تأكد من توصيل مسمار تأريض الهيكل المدمج مباشرةً بقضيب تأريض الخزانة باستخدام موصل نحاسي منخفض الممانعة.
