تفاصيل المنتج

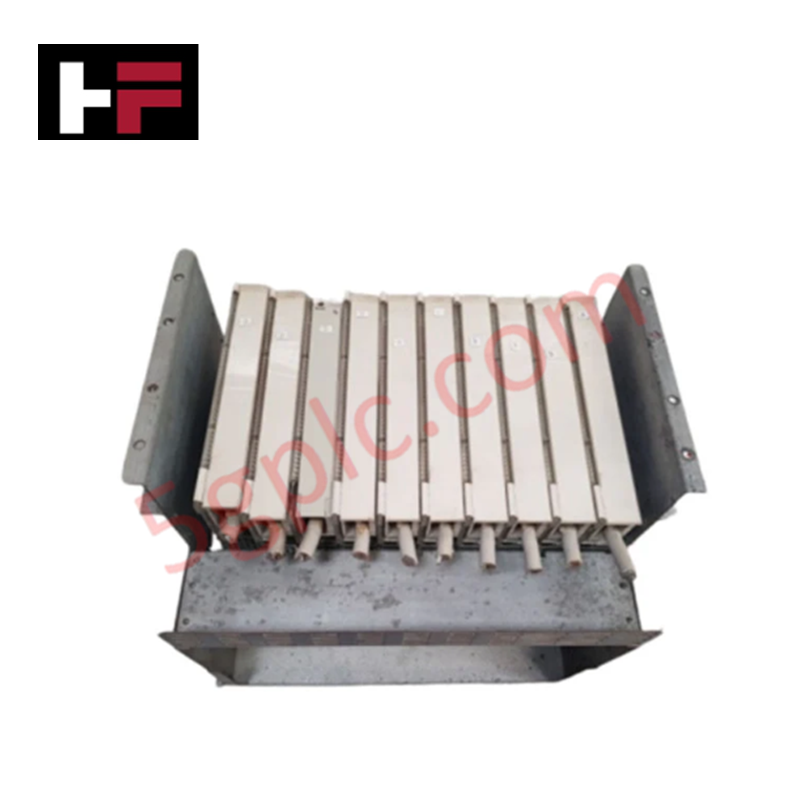

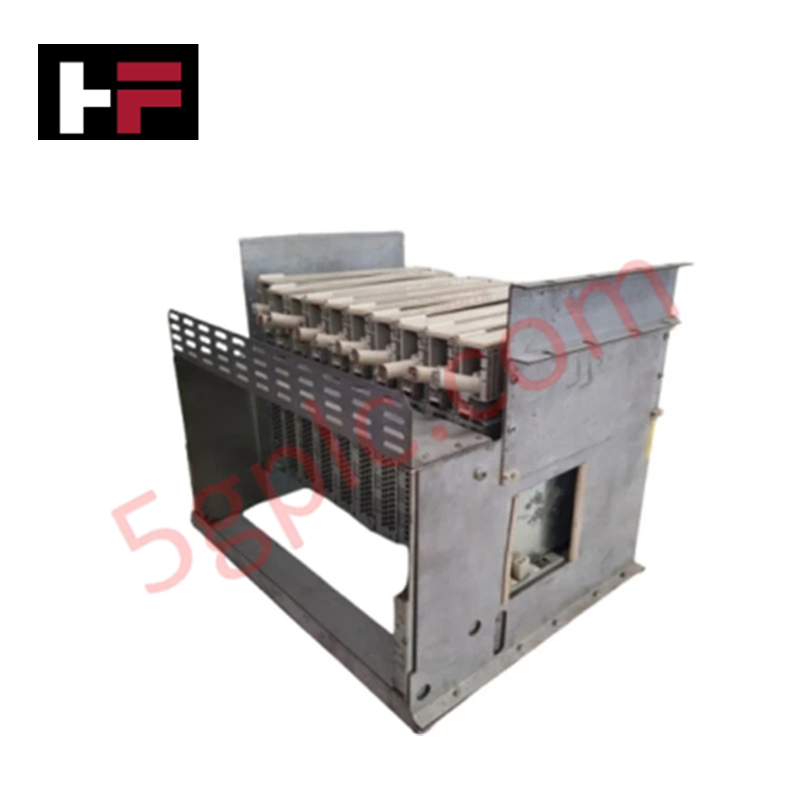

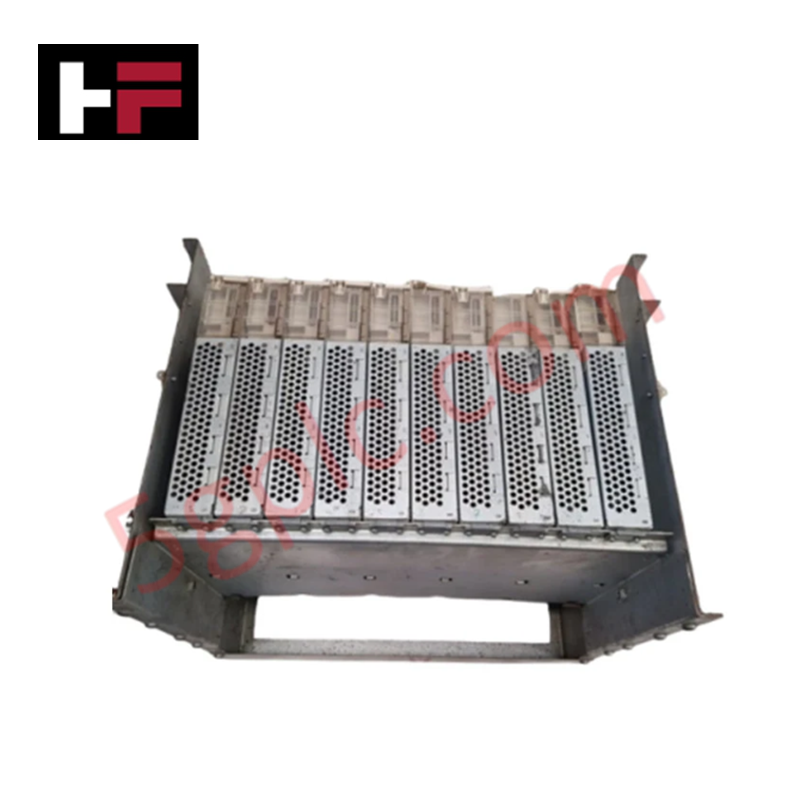

تعمل لوحة الواجهة الخلفية ABB RF615، المعروفة أيضًا باسم RF615، كمكون مادي مخصص لاستضافة الوحدات المادية وتوجيه الإشارات الكهربائية داخل منصات سلسلة Advant Controller 100.
المواصفات الفنية
| المعلمة | المواصفة |
| النموذج | RF615 (معرف القطعة: 3BHT100010R1) |
| العلامة التجارية | ABB |
| المنشأ | السويد |
| الوزن | 3 كجم |
| الأبعاد | 470.7 مم × 245.7 مم × 84.6 مم |
| درجة حرارة التشغيل | 0 إلى +55 درجة مئوية (المعيار الأساسي) |
| استهلاك الطاقة | هيكل خلفي سلبي (حمل المنطق الداخلي ضئيل) |
| نوع المنتج | وحدة مركزية / لوحة خلفية |
| عدد الفتحات | 10 فتحات |
| الأنظمة المتوافقة | سلسلة Advant Controller 100 |
| حالة RoHS | متوافق مع توجيه الاتحاد الأوروبي 2011/65/EU (تم تطبيق الإعفاء وفقًا لـ 3BSE088609) |
| فئة WEEE | 5. معدات صغيرة (لا يزيد أي بعد خارجي عن 50 سم) |
| عدد البطاريات | 0 |
سرعة اتصال ناقل اللوحة الخلفية وتوجيه الإشارات
تحدد هندسة طبقة التتبع الفيزيائية للوحة الخلفية مسارات ثابتة لخطوط الاتصال عبر جميع الفتحات العشرة. تدعم هذه البنية السلبية معدلات بيانات متزامنة مع منع الانعكاسات في الإرسال. يوفر التظليل المخصص لمسارات ناقل اللوحة الخلفية استقرارًا لرابط البيانات تحت تكوينات كثافة الإدخال/الإخراج الكاملة، مما يضمن توافق فلاش البرنامج الثابت بين وحدات المعالجة المتجاورة وواجهات المحطات الطرفية البعيدة دون فقدان حزم البيانات.
الأسئلة المتكررة
س: هل يسمح شبكة مسارات اللوحة الخلفية بالتبديل الحي للوحدات الثانوية؟
ج: تعتمد قدرة التبديل الحي بالكامل على قواعد الإدخال الخاصة بوحدة التحكم المحددة الموضوعة ضمن الفتحات العشرة المتاحة. توفر اللوحة الخلفية توزيعًا سلبيًا لكنها لا تحتوي على مفاتيح تيار عازلة.
س: ما هي الآثار الكهربائية للفتحات الفارغة على مقاومة الناقل؟
ج: تحافظ الفتحات غير المشغولة على حالة دائرة مفتوحة. تقوم مقاومات إنهاء مسارات اللوحة الخلفية بتثبيت سعة خط الناقل عبر جميع الفتحات العشرة لمنع تدهور الإشارة عند معدلات الإرسال العالية.
س: هل هناك فتحات مخصصة حصريًا لوحدات التحكم الرئيسية؟
ج: يجب أن يتبع التموقع الفيزيائي بدقة قواعد تكوين الأجهزة في كتيبات نظام Advant Controller 100، حيث تشغل وحدات الطاقة والمعالجة الأساسية مواقع فتحات ثابتة.
إرشادات التركيب الميداني
-
محاذاة تركيب الغلاف: ثبت اللوحة الخلفية على هيكل اللوحة الخلفية للخزانة باستخدام براغي التثبيت القياسية. تأكد من عدم حدوث تشوه هيكلي على طول 470.7 مم أثناء الشد.
-
تكوين التظليل: وصل نقطة التأريض المركزية للوحة الخلفية مباشرة بشريط الأرضي النحاسي الرئيسي للخزانة لإزالة الضوضاء ذات الوضع المشترك عبر الناقل الموازي.
-
منع إجهاد الكابلات: يجب توجيه الأسلاك الخارجية الميدانية المتصلة بالوحدات المثبتة في الفتحات العشرة عبر قنوات الكابلات المجاورة لمنع الضغط الفيزيائي للأسفل على موصلات اللوحة الخلفية.
-
توفير تهوية حرارية: تأكد من وجود فجوة لا تقل عن 50 مم فوق وتحت تجميع اللوحة الخلفية للسماح بتدفق الهواء الحر ومنع تراكم الحرارة في الإطارات المكتظة.
