تفاصيل المنتج

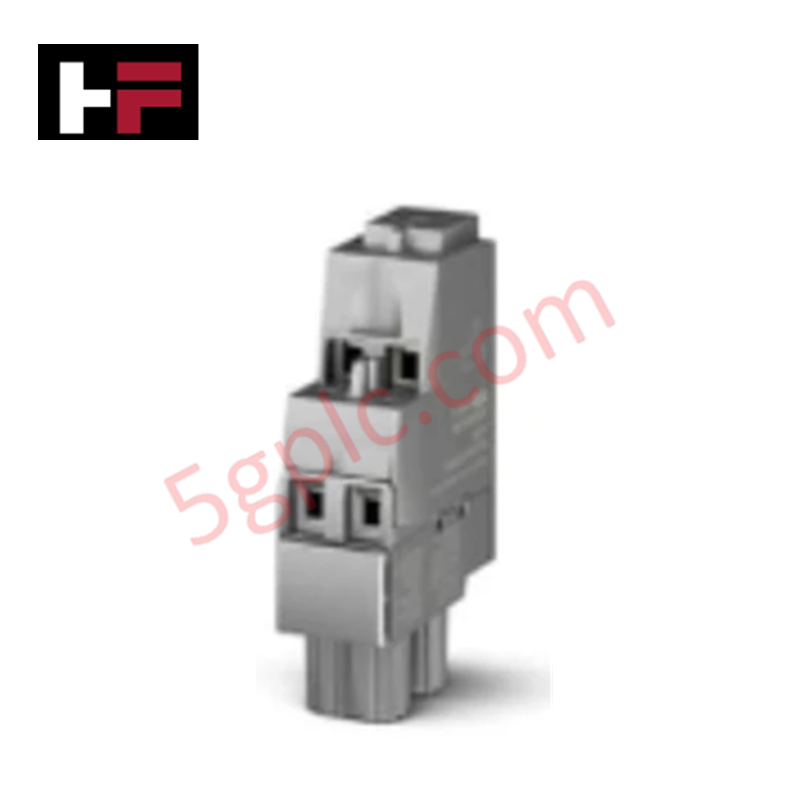

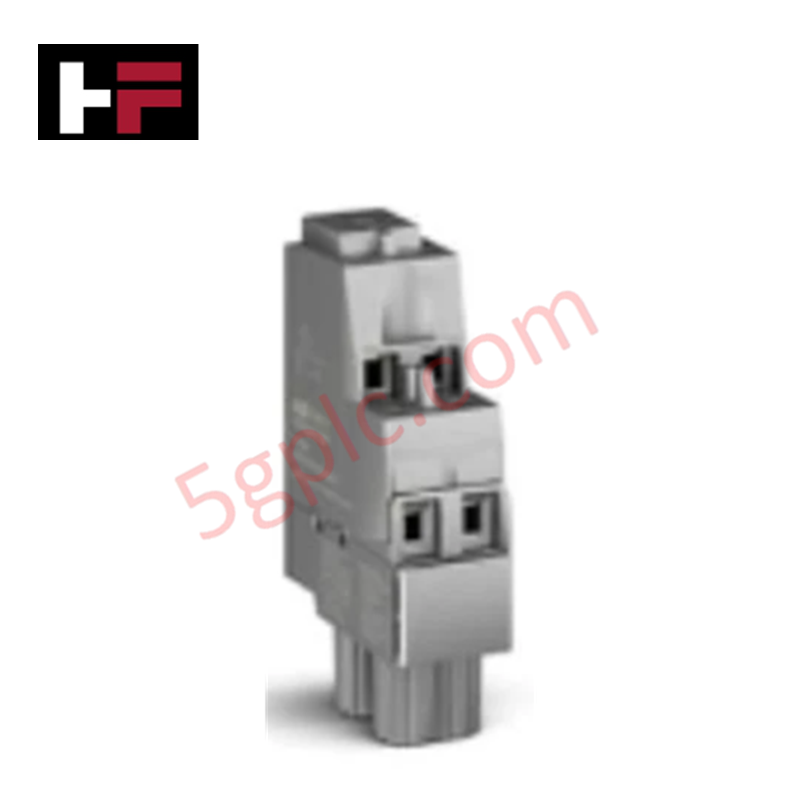

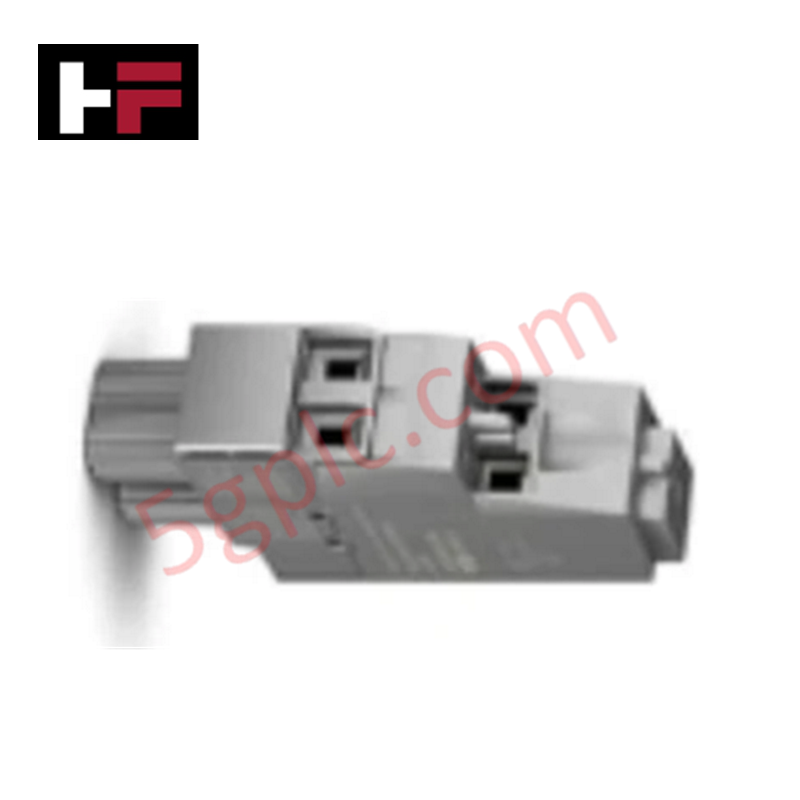

يعمل ABB PTB810 3BSE080332R1، المعروف أيضًا باسم PTB810 كتلة طرفية حقن الطاقة، كمكون مادي مخصص لتوصيل طاقة الحقل 24 فولت تيار مستمر ضمن هياكل وحدة إنهاء وحدة الإدخال/الإخراج S600/Select.
المواصفات المادية
| المعلمة | المواصفة |
|---|---|
| النموذج | PTB810 3BSE080332R1 (المقال: 3BSE088182R1) |
| العلامة التجارية | ABB |
| الأصل | السويد / أوروبا |
| الوزن | تخصيص الأجهزة القياسية لكتل الأطراف |
| الأبعاد | ملف وحدة التركيب على السكة القياسية |
| درجة حرارة التشغيل | -40 إلى +70 درجة مئوية |
| استهلاك الطاقة | مصفوفة توزيع سلبية (سعة تيار قصوى 20 أمبير) |
| جهد الإدخال | طاقة حقل اسمية 24 فولت تيار مستمر |
| الرطوبة النسبية | 5% إلى 95% (بدون تكاثف) |
| الارتفاع | -1000 إلى 5000 متر |
| درجة التلوث | درجة تلوث 2 (IEC 60664-1) |
| فئة الحماية | IP20 (IEC 60529) |
التوجيه الحتمي للشبكة وتوسيع كثافة الإدخال/الإخراج
يقوم ABB PTB810 3BSE080332R1 بموازنة الأحمال الكهربائية ذات التيار العالي عبر وحدات إنهاء الوحدة المجاورة (MTUs) للسماح بإجراءات توسيع كثافة الإدخال/الإخراج دون عوائق. من خلال توفير طاقة حقل مستمرة تصل إلى 20 أمبير محليًا، يعمل التجميع المادي على استقرار مستويات جهد المعالجة الداخلية لوحدات تكييف الإشارة عالية الطاقة (SCMs). يتيح هذا التوزيع المباشر للطاقة تجاوز حدود التتبع على مسارات ناقل الحافلة الخلفية، مما يمنع انخفاض الجهد في منتصف الحلقة ويدعم سرعة اتصال ثابتة لناقل الحافلة الخلفية والتوافق الكامل مع فلاش البرامج الثابتة عبر جميع أصول التحكم المحلية المتصلة بالشبكة.
الأسئلة المتكررة
س: ما هي عزل وقيود الكهرباء عند استخدام تجميع سلسلة الطاقة بأربعة مسامير؟
ج: يشكل الاتصال المتسلسل مسار توزيع تيار مشترك. يجب ألا يتجاوز التيار الكلي عبر جسر الطرف الحد الأقصى للأجهزة البالغ 20 أمبير لتجنب حالات التحميل الحراري الموضعية.
س: هل يمكن استخدام مجسات الاختبار أثناء تشغيل حلقة حقن التيار 24 فولت تيار مستمر لتغذية وحدات SCM؟
ج: نعم. تسمح فتحات مجسات الاختبار المدمجة بالاتصال بميتر تشخيص صناعي قياسي أثناء التشغيل الحي دون التسبب في انقطاع الدائرة أو اضطرابات كهربائية لوحدة إنهاء الوحدة.
إرشادات التثبيت الميداني
- يثبت غلاف الطرف IP20 بإحكام على سكة تركيب متماثلة قياسية بجانب مجموعة وحدة إنهاء الوحدة المرتبطة.
- قم بإنهاء خطوط طاقة الحقل 24 فولت تيار مستمر في مسامير التثبيت الآمنة، مع التأكد من أن جميع قيم العزم تتوافق مع المعايير الصناعية.
- استخدم بنية الطرف المخصصة بأربعة مسامير عند توصيل عدة مصادر طاقة متتالية عبر مقاطع الأجهزة المتجاورة.
- حافظ على مسافة كافية من مصادر الحرارة عالية الجهد المجاورة للحفاظ على ملف التشغيل البيئي الكامل من -40 إلى +70 درجة مئوية.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
