تفاصيل المنتج

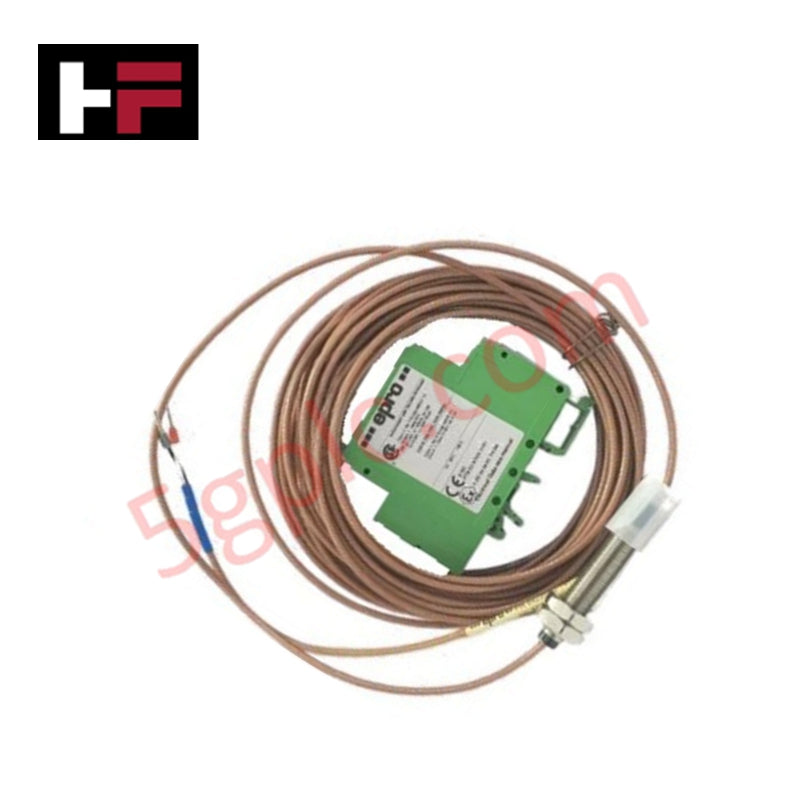

يعمل Emerson PR6426/000-031، المُدرج أيضًا باسم مستشعر التيارات الدوامية PR6426 بقطر 20 مم، كمكوّن عتادي مخصص لتتبّع الموضع المحوري والتمدد التفاضلي غير التلامسيين ضمن نطاق ممتد للغاية، وذلك داخل منصات مراقبة الآلات Emerson epro. ويولّد اضمحلالًا ديناميكيًا في المجال الكهرومغناطيسي عبر نافذة خطية بطول 8 مم لاكتشاف حركات الغلاف الميكانيكي والدوّار.
تفصيل اللاحقة ومصفوفة الطراز
- PR6426: سلسلة مستشعرات بقطر رأس 20 مم ونطاق ممتد للغاية.
- 000: تكوين بكابل متكامل غير مدرّع بطول 1.0 م.
- 031: جسم تثبيت ميكانيكي ملولب M20 x 1.5 مع تنفيذ محدد لطول المسمار.
المواصفات العتادية
| المعلمة | المواصفة |
|---|---|
| الطراز | PR6426/000-031 |
| العلامة التجارية | Emerson Epro |
| المنشأ | ألمانيا |
| الوزن | نحو 0.35 كجم |
| الأبعاد | قطر رأس المسبار: 20 مم؛ القلاوظ: M20 x 1.5 |
| درجة حرارة التشغيل | -35 درجة مئوية إلى +180 درجة مئوية |
| استهلاك الطاقة | يُشغَّل عبر محوّل إشارة خارجي (CON 041) |
| نطاق القياس الخطي | 8.0 مم (فجوة من 2.0 مم إلى 10.0 مم) |
| إشارة الخرج | بروتوكول حلقة 4-20 mA HART / جهد ديناميكي (عبر المحوّل) |
| استجابة التردد | من 0 Hz إلى 10 kHz |
| مادة الهدف | فولاذ مغناطيسي حديدي (القياسي: AISI 4140) |
| درجة الحماية | IP68 (محكم الإغلاق ضد الزيت والبخار) |
| خيارات الكابل | كابل متكامل غير مدرّع بطول 1.0 م |
تكامل بروتوكول حلقة 4-20 mA HART وتكييف الإشارة
يتصل Emerson PR6426/000-031 مباشرةً بوحدات تكييف الإشارة المخصصة من epro، مثل CON 041، لتحويل تغير الفجوة الفيزيائي إلى إشارات تناظرية مكيّفة. وتستفيد طوبولوجيات النظام من معلمات بروتوكول حلقة 4-20 mA HART لإرسال قيم التمدد التفاضلي في الحالة المستقرة إلى بنيات نظام التحكم الموزع (DCS) المضيفة، مع الحفاظ على إمكانية الوصول إلى الخرج الديناميكي الخام لإجراء تحليل تشخيصي مفصل. وتتطلب هندسة المسبار بقطر 20 مم إجراء خطية دقيقة للإشارة داخل المحوّل للحفاظ على دقة الخرج عبر نطاق القياس الكامل البالغ 8.0 مم، بما يضمن مقاومة التداخل الكهرومغناطيسي المتبادل في بيئات التركيب الكثيفة.
الأسئلة الشائعة
س: ما العامل التقني الأساسي الذي يحدد استخدام PR6426/000-031 بدلًا من مستشعر PR6424؟
ج: يتميز PR6426 برأس قطره 20 مم، ما يوفر نطاق قياس خطيًا يبلغ 8.0 مم، بينما يستخدم PR6424 رأسًا أصغر يقتصر على مدى خطي قدره 4.0 مم.
س: لماذا يجب أن يحافظ المعدن الإنشائي المحيط على خلوصات جانبية صارمة حول رأس PR6426؟
ج: يُنشئ رأس المسبار الأكبر، بقطر 20 مم، مجالًا مغناطيسيًا عالي التردد أوسع، ما يتطلب خلوصًا جانبيًا أدنى قدره 40 مم لتجنب تخميد المجال غير المُعاير الناتج عن الجدران المعدنية القريبة.
س: هل يمكن تقصير الكابل المتكامل غير المدرّع بطول 1.0 م أثناء التركيب الميداني؟
ج: يؤدي تعديل طول الكابل إلى تغيير السعة والمحاثة الكليتين للدائرة، ما يفسد معايرة مشغّل الإشارة في المصنع ويسبب انحرافًا في القياس عبر المدى البالغ 8.0 مم.
إرشادات التركيب الميداني
- اربط الجسم M20 x 1.5 داخل الحامل، مع ضمان تعشيق 5 لفات كاملة من القلاوظ على الأقل قبل التثبيت بصواميل القفل.
- حافظ على خلوص جانبي شعاعي صافٍ لا يقل عن 40 مم حول رأس المسبار بقطر 20 مم لمنع تخميد المجال الزائف الناتج عن بنية الغلاف المجاورة.
- مرّر الكابل المتكامل غير المدرّع بطول 1.0 م عبر قناة حماية مخصصة ومؤرّضة، مع الالتزام بنصف قطر انحناء أدنى قدره 30 مم.
- أرضِ درع أسلاك الإشارة عند نقطة واحدة في مبيت محوّل الإشارة للتخلص من ضوضاء حلقات التأريض المحتملة في المنشآت الصناعية ذات الجهد العالي.
