تفاصيل المنتج

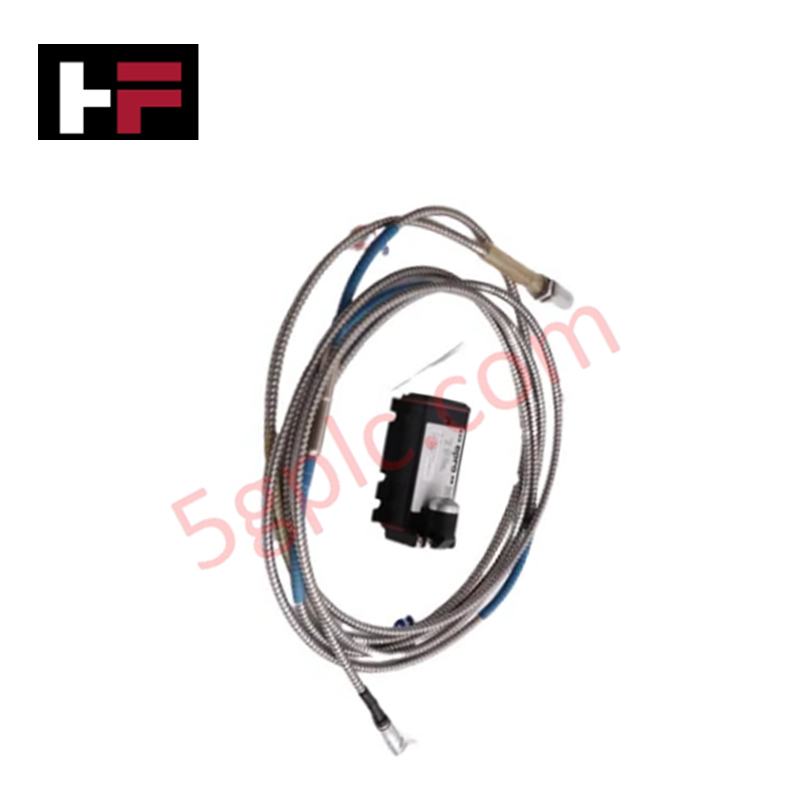

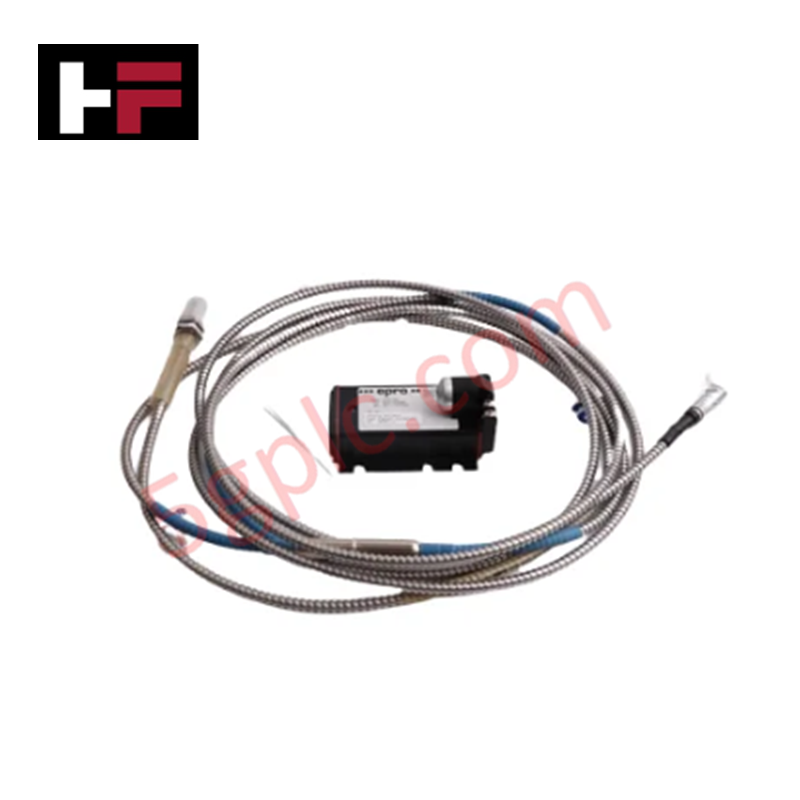

مُكوَّن لقياس الإزاحة بدقة عالية في أنظمة مراقبة التوربينات، يوفر جهاز Emerson Epro PR6423/002-030 (مستشعر التيار الدوامي PR6423/002-030) مع المحول CON021 تنفيذًا مباشرًا فيزيائيًا/كهربائيًا.
المواصفات الفنية
| المعلمة | المواصفة |
|---|---|
| النموذج | PR6423/002-030 + CON021 |
| العلامة التجارية | Emerson Epro |
| المنشأ | ألمانيا |
| الوزن | حوالي 0.22 كجم (مجتمعة) |
| الأبعاد | هيكل مسبار قياسي وهندسة المحول |
| درجة حرارة التشغيل | -35 درجة مئوية إلى +200 درجة مئوية (المستشعر) |
| استهلاك الطاقة | يتطلب إثارة اسمية |
| نطاق القياس | 2.0 مم |
| فئة الحماية | IP66 |
التحقق من جهد الفجوة (-10 فولت تيار مستمر للأهداف)
يستخدم النظام دائرة مذبذب لتشغيل مسبار محول التيار الدوامي. لضمان خطية دقيقة على مدى قياس 2.0 مم، يتطلب النظام تحققًا دقيقًا من جهد الفجوة. يركز المحول خاصية الإخراج حول هدف اسمي بقيمة -10 فولت تيار مستمر، والذي يمثل نقطة المنتصف للفجوة الفيزيائية للقياس. الحفاظ على هذا المستوى الأساسي -10 فولت تيار مستمر ضروري أثناء التشغيل الثابت؛ حيث تشير الانحرافات الكبيرة إلى سوء محاذاة ميكانيكية، أو تشبع المحول، أو تدهور سطح الهدف الموصل.
الأسئلة المتكررة
س: هل يمكن استخدام محول CON021 مع مجسات سلسلة Epro PR642x المختلفة؟
ج: يتم معايرة المحول كجزء من نظام متطابق. يتطلب استبدال مسبار المحول التحقق من شهادة المعايرة لضمان بقاء معامل المقياس التزايدي (ISF) ومواصفات خطأ الخطية ضمن حدود تحمل النظام.
س: هل تبقى فئة الحماية IP66 محفوظة إذا تم قطع أو توصيل الكابل أثناء التركيب الميداني؟
ج: لا. تنطبق فئة الحماية IP66 على رأس المستشعر والكابل المختومين في المصنع. أي توصيل أو تعديل ميداني يضر بسلامة الختم البيئي، مما قد يسمح بدخول السوائل إلى طرف المستشعر.
إرشادات التركيب الميداني
- ركب المستشعر في حامل صلب معزول عن الاهتزاز لتقليل الضوضاء الميكانيكية الخارجية ومنع إجهاد الهيكل.
- حافظ على قطر عمود لا يقل عن 25 مم لمنطقة الهدف لضمان كثافة تدفق خطية وقراءات دقيقة.
- تأكد من ضبط الفجوة الهوائية الأولية على 0.5 مم باستخدام مقياس شعور غير معدني لمنع تلف طرف المستشعر الناتج عن التلامس أثناء التشغيل.
- مرر الكابل المعزول بـ PTFE عبر أنبوب معدني مؤرض، مع إبقاء السلك بعيدًا عن خطوط التيار المتردد عالية التيار لتقليل التداخل الكهرومغناطيسي المستحث.
- افحص جميع الخيوط الميكانيكية بحثًا عن نتوءات أو ملوثات قبل التركيب لضمان تثبيت محكم ضد الهيكل ومنع الرنين.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
