تفاصيل المنتج

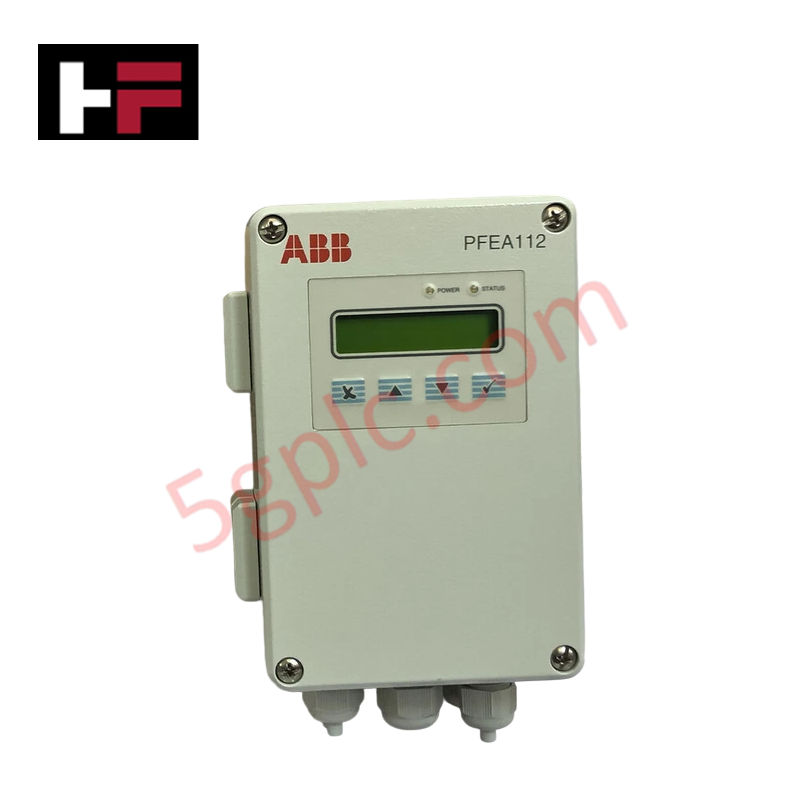

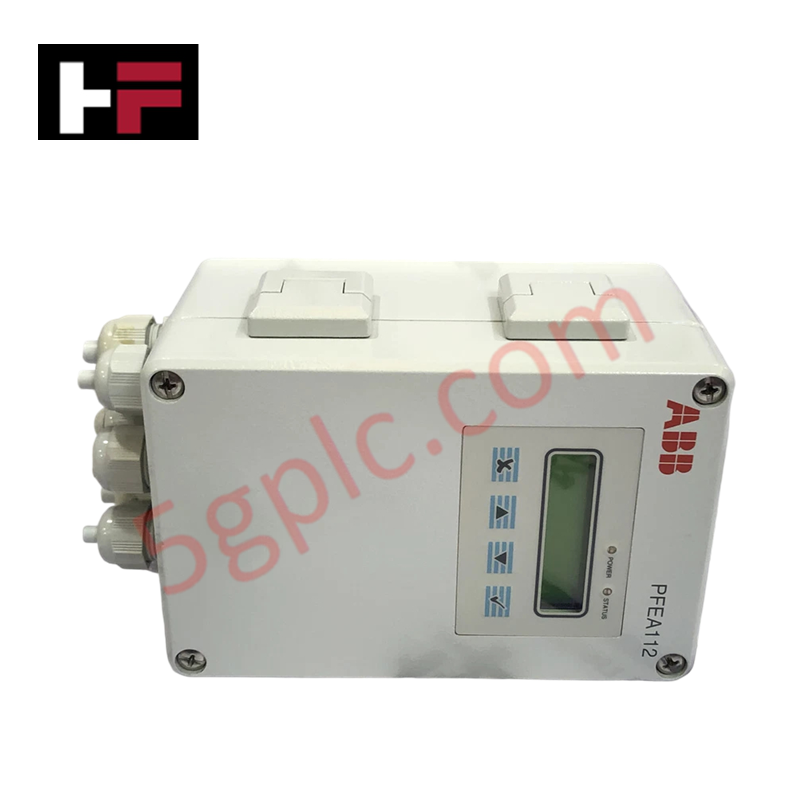

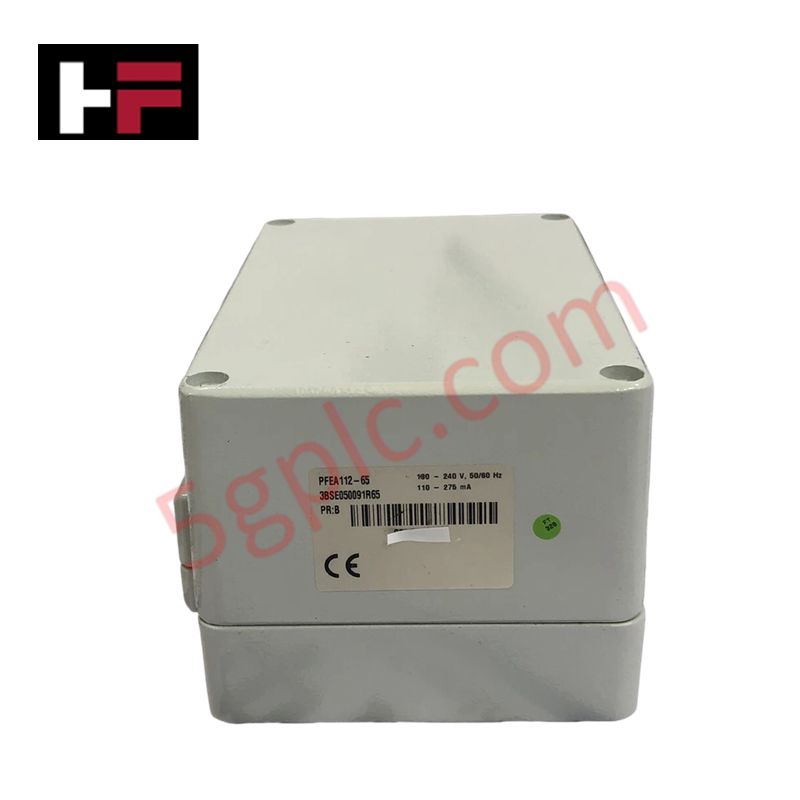

تعمل ABB PFEA112-65 3BSE050091R65، المعروفة أيضًا باسم PFEA112-65 إلكترونيات الشد، كمكون مادي مخصص لتكييف إشارة خلايا الحمل وقياس توتر الشبكة ضمن أنظمة قياس ABB Pressductor. يحتوي الجهاز على غلاف بمعيار IP65، ويقبل مدخلات من ما يصل إلى 2 من خلايا الحمل ويحول إشارات الإجهاد الميكانيكي إلى مخرجات جهد وتيار متناسبة (A+B) مع فلترة رقمية قابلة للتعديل. يتضمن الوحدة شاشة أمامية محلية لمراقبة القيم الحية A، B، A+B، وA-B، إلى جانب واجهة شبكة Profibus-DP للتكامل في الوقت الحقيقي مع الحافلة الميدانية.
المواصفات المادية
| المعلمة | المواصفة |
|---|---|
| النموذج | PFEA112-65 3BSE050091R65 |
| العلامة التجارية | ABB |
| المنشأ | السويد |
| الوزن | 1.00 كجم (2.20 رطل) صافي / 1.00 كجم إجمالي |
| الأبعاد | غلاف قياسي (محكم IP65) |
| درجة حرارة التشغيل | حدود تشغيل صناعية |
| استهلاك الطاقة | مزود عبر طاقة تيار مستمر خارجية للعملية |
| مدخلات خلايا الحمل | قناتان |
| المخرجات التناظرية | مخرجات جهد وتيار (A+B) مع فلترة قابلة للتعديل |
| الشاشة | شاشة مدمجة (قراءة A، B، A+B، A-B) |
| بروتوكول الحافلة الميدانية | Profibus-DP |
| درجة الحماية | IP20 / غلاف IP65 حسب إعداد الغلاف |
شبكات Profibus-DP الحتمية وتوافق فلاش البرنامج الثابت
يتصل وحدة إلكترونيات الشد PFEA112-65 مباشرة بوحدات التحكم الرئيسية عبر شبكات Profibus-DP الحتمية، مما يوفر تبادلًا دوريًا عالي السرعة لبيانات قياس التوتر وحالات التشخيص. يضمن توافق فلاش البرنامج الثابت المدمج الاحتفاظ المستمر بالمعلمات عبر دورات الطاقة ويسمح بالتحديثات الميدانية دون الحاجة لاستبدال الأجهزة. يقلل أخذ العينات عالي السرعة للإشارة من تأخيرات الحلقة بين جسور محولات خلايا الحمل ومنظمات سرعة المحركات الخارجية.
الأسئلة المتكررة
س: ما هي وظائف المعالجة الرياضية التي يمكن عرضها على الشاشة المحلية؟
ج: توفر شاشة اللوحة الأمامية قراءة فورية لقيم القنوات الفردية (A، B) بالإضافة إلى حسابات المجموع (A+B) والفرق (A-B) لتكوينات خلايا الحمل المزدوجة.
س: كيف يتم تكييف ضوضاء الإشارة على مخرجات الجهد والتيار التناظرية؟
ج: تتميز الوحدة بفلترة رقمية قابلة للتكوين من قبل المستخدم على دوائر المخرجات لقمع ترددات الاهتزاز الميكانيكي والتداخل الكهربائي قبل تشغيل الأجهزة الخارجية للأتمتة.
س: هل يمكن لـ PFEA112-65 استبدال الوحدة القديمة 3BSE030369R65؟
ج: نعم. رقم القطعة 3BSE050091R65 هو البديل المباشر لرقم القطعة السابق 3BSE030369R65.
إرشادات التثبيت الميداني
- ثبت الغلاف المصنف IP65 بإحكام على سطح عمودي مستوٍ باستخدام وسادات عزل ضد الاهتزاز إذا تم تركيبه بالقرب من معدات ذات اهتزاز عالي.
- تحقق من عزل جميع مصادر الطاقة الكهربائية للنظام قبل توصيل أسلاك محولات خلايا الحمل أو اتصالات Profibus-DP.
- استخدم كابلات محمية بالكامل لجميع خطوط إشارة خلايا الحمل واحتفظ بالكابلات منفصلة عن محركات 480 فولت تيار متردد وقنوات الطاقة ذات التيار العالي بمسافة لا تقل عن 300 مم.
- أنهِ خط الحافلة الرئيسي لشبكة Profibus-DP بمقاوم إنهاء نشط قياسي في كلا طرفي الجزء الفيزيائي.
- أرضي جميع دروع الكابلات في نقطة تأريض هيكلية واحدة داخل الغلاف لتجنب حلقات التأريض والحفاظ على دقة إشارة تناظرية 12-بت.
