تفاصيل المنتج

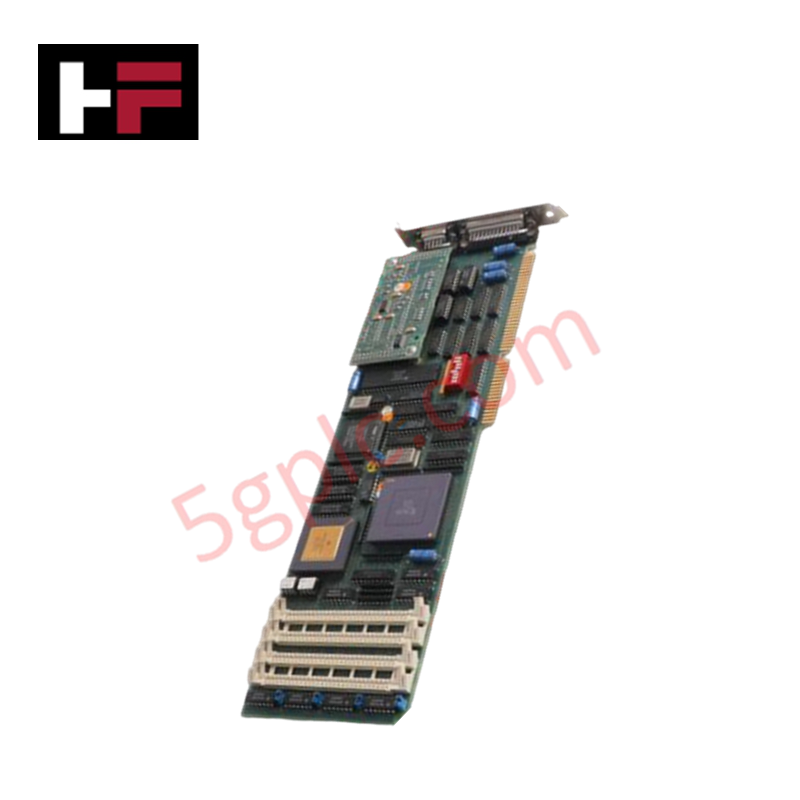

تعمل وحدة التحكم الرقمية ABB 3BSE000472R1، المعروفة أيضًا باسم PFBK162، كمكون مادي مخصص لتنفيذ منطق التحكم المحلي ضمن هياكل أنظمة PLC وDCS من ABB. تم تكوينها لتوفير تخزين مؤقت عالي الكثافة للإشارات المنفصلة وتوجيه التنفيذ، حيث تعالج هذه الوحدة التحولات المنطقية الفيزيائية مع إدارة تبادل البيانات التشخيصية والقياسية المتزامنة عبر طبقات الأتمتة العليا.
المواصفات المادية
| المعلمة | المواصفة |
|---|---|
| النموذج | PFBK162 (3BSE000472R1) |
| العلامة التجارية | ABB |
| المنشأ | السويد / ألمانيا (خط الإنتاج القياسي) |
| الوزن | 0.7 كجم |
| الأبعاد | 127 مم × 92 مم × 60 مم |
| مدخل الطاقة | 24 فولت تيار مستمر (التصنيف الاسمي) |
| واجهات الاتصال | واجهة تسلسلية RS-485، منفذ إيثرنت |
| آلية التثبيت | تجميع التثبيت على سكة DIN |
| حماية الغلاف | IP20 |
| درجة حرارة التشغيل | -40 إلى +70 درجة مئوية |
| درجة حرارة التخزين | -40 إلى +85 درجة مئوية |
| الرطوبة النسبية | 5% إلى 95%، بدون تكاثف |
| نوع المنتج | بطاقات الإدخال/الإخراج الرقمية |
شبكات Profinet / EtherNet/IP الحتمية وتوسيع كثافة الإدخال/الإخراج
تقتصر معدلات محولات الاتصال التسلسلي والإيثرنت الداخلية في ABB PFBK162 3BSE000472R1 لتبقى متزامنة مع قيود سرعة الاتصال الافتراضية لحافلة الواجهة الخلفية. عند جسر إطارات RS-485 على مستوى الحقل إلى الهياكل العليا عبر شبكات Profinet أو EtherNet/IP الحتمية، تعزل الوحدة حركة مرور الحزم المحلية للحفاظ على تحديث المنطق المستمر. تمنع سلسلة المعالجة تدهور زمن الدورة تحت إجراءات توسيع كثافة الإدخال/الإخراج القصوى، بشرط أن تتوافق أي عقد موسعة إضافية مع ملفات توافق فلاش البرنامج الثابت لوحدة التحكم الرئيسية.
الأسئلة المتكررة
س: هل يُسمح بإدخال أو إخراج وحدة PFBK162 أثناء التشغيل على سكة DIN؟
ج: لا. يعتمد تصميم البطاقة على قضبان اتصال ثابتة في الواجهة الخلفية دون بوابات عزل تشغيلية منفصلة. قد يؤدي سحب أو إدخال الوحدة أثناء التشغيل إلى حدوث نبضات جهد عابرة تسبب تلف بيانات التكوين أو فشل مكونات الأجهزة الطرفية.
س: كيف يتم الإبلاغ عن أخطاء تأطير واجهة RS-485 التسلسلية أو حالات انتهاء المهلة إلى المعالج الرئيسي؟
ج: تُخَارَج كلمات حالة الاتصال إلى سجلات بيانات قياسية. إذا حدث تلف في الإطار بسبب تدهور الخط أو الضوضاء، تقوم الوحدة بتعيين بت خطأ ضمن هيكل تبادل البيانات التشخيصية، ويمكن رؤيته عبر تشخيصات شبكة وحدة التحكم المضيفة.
إرشادات التثبيت الميداني
- بروتوكول التعامل مع تفريغ الشحنة الكهروستاتيكية (ESD): يجب على فنيي المصنع ارتداء سوار تفريغ الشحنة الكهروستاتيكية المؤكد التأريض قبل التعامل مع الأسلاك الطرفية أو تركيب الوحدة على السكة لتجنب مخاطر تلف التفريغ الكهروستاتيكي.
- ثبات التثبيت على سكة DIN: ثبت الغلاف الذي يزن 0.7 كجم بإحكام على مقطع سكة DIN صناعية قياسية بعرض 35 مم. تأكد من أن لسان القفل الميكانيكي ينغلق بالكامل لمنع الاتصال المتقطع بالواجهة الخلفية تحت اهتزازات الماكينة المستمرة.
- عزل الإشارات والاتصالات: قم بتوجيه وصلات RS-485 التسلسلية وكابلات شبكة الإيثرنت عبر مسارات أسلاك منخفضة الجهد معزولة مخصصة. حافظ على مسافة فصل مادية لا تقل عن 100 مم عن خطوط التيار المتردد عالية الجهد أو دوائر بدء المحرك لتقليل التداخل الكهرومغناطيسي.
- الامتثال لمسافات التهوية الحرارية: حافظ على حد أدنى من المسافة فوق وتحت هيكل IP20 للسماح بتدوير الهواء السلبي، مما يحافظ على ظروف التشغيل المحلية ضمن حدود -40 إلى +70 درجة مئوية.
