تفاصيل المنتج

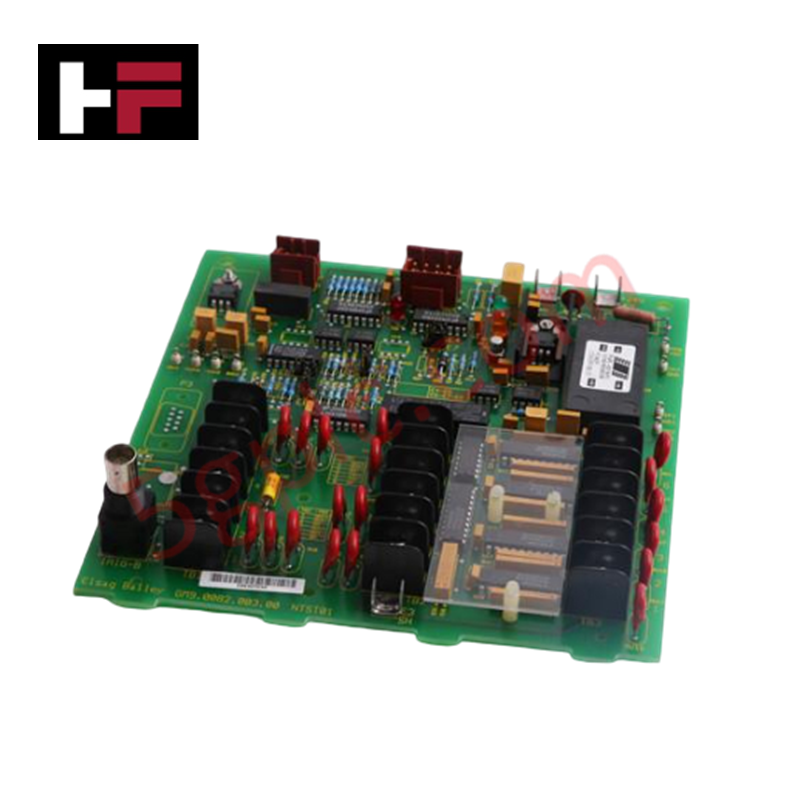

تعمل وحدة ABB NTST01، المعروفة أيضًا باسم وحدة إنهاء الوحدة NTST01، كمكون مادي مخصص لتوزيع الساعة الرئيسية وتوجيه إشارات تزامن الوقت داخل أنظمة Bailey Infi 90 / Network 90.
المواصفات الفنية
| المعلمة | المواصفة |
|---|---|
| النموذج | NTST01 |
| العلامة التجارية | ABB (منصة تحكم بيلي) |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.95 كجم (التركيب القياسي الأساسي؛ الوزن الهيكلي الفيزيائي) |
| الأبعاد | 220.98 مم × 238.76 مم × 96.52 مم |
| درجة حرارة التشغيل | 0 إلى +60 درجة مئوية |
| استهلاك الطاقة | مصفوفة حافلة كهربائية سلبية (لا حاجة لطاقة مساعدة مستقلة) |
| نوع المنتج | وحدات إنهاء الوحدة |
| توافق توصيل الكابلات | تجميعات طرفية TKM، SET، NKTK، NKST |
| عدد البطاريات | 0 |
| فئة WEEE | 5. معدات صغيرة (لا يزيد أي بعد خارجي عن 50 سم) |
شبكات Profinet / EtherNet/IP الحتمية وتوسيع كثافة الإدخال/الإخراج
تقوم مصفوفة تكييف الإشارة السلبية داخل NTST01 بتوجيه نبضات الساعة عالية الدقة عبر صفوف النظام دون إدخال انحراف زمني أو تأخيرات في الانتشار. من خلال توفير معلمات إنهاء منخفضة المقاومة لخطوط تزامن الوقت، تحافظ الوحدة على مؤشرات سرعة اتصال الحافلة الخلفية الأساسية المطلوبة لتجنب التذبذب عبر هياكل متعددة الحوامل. عند دمجها بجوار الشبكات السفلية التي تستخدم شبكات Profinet / EtherNet/IP الحتمية، تعزل هذه الوحدة روابط الساعة الزمنية الحقيقية من الاضطرابات الكهربائية الصناعية. تحافظ هذه البنية على توافق كامل مع فلاش البرامج الثابتة عبر وحدات تحكم بيلي القديمة والمعاصرة، مما يدعم التوسع المستمر في كثافة الإدخال/الإخراج المحلية.
الأسئلة المتكررة
س: هل يمكن فك وحدة NTST01 من إطار الخزانة أثناء تشغيل حلقة التزامن؟
ج: لا. إزالة أو فصل مسارات الإشارة على NTST01 أثناء تشغيل النظام النشط يكسر حلقة المرجع الزمني المشتركة. هذا يسبب انحراف الساعة بين رفوف المعالجة المتصلة، مما يولد أخطاء تزامن تشخيصية فورية على وحدة التحكم الرئيسية.
س: هل توجد مفاتيح تكوين على اللوحة أو قيود توافق فلاش البرامج الثابتة لهذه الوحدة؟
ج: لا. NTST01 هي مجموعة مادية سلبية بدون معالجات دقيقة أو مصفوفات ذاكرة قابلة للبرمجة. لا تحتوي على تبعيات توافق فلاش البرامج الثابتة الداخلية، وتعمل فقط عبر مسارات الدوائر الفيزيائية.
س: كيف تتعامل الوحدة مع حلقات الأرض بين رفوف الحوامل المختلفة المتصلة بمسار التزامن؟
ج: تستخدم مسارات الدائرة على NTST01 مسارات عزل مستمرة مخصصة ترتبط مباشرة بحلقات درع النظام متعددة النقاط الموحدة. هذا يفصل مرجع المنطق الصفري عن ضوضاء الإطار ذات التيار العالي.
إرشادات التركيب الميداني
- إعادة محاذاة مستوى التركيب: ثبت قاعدة الوحدة بإحكام داخل فتحة الإنهاء في رف الخزانة باستخدام دعامات التركيب القياسية للمصنع. تحقق من تماس معدني محكم مع الحامل لإنشاء مسار تصريف واضح لمجالات الأرض.
- توصيل كابلات الربط: ثبت كابلات TKM، SET، NKTK، أو NKST المخصصة مباشرة على رؤوس البطاقات. يجب أن تغلق مشابك القفل بالكامل لمقاومة تدهور الاتصال الناتج عن الاهتزازات الصناعية القريبة.
- قيود استمرارية تأريض الدرع: وصل جميع دروع كابلات التزامن الواردة إلى نقطة الأرض المحددة على مجموعة كتلة الإنهاء. لا تنشئ مسارات حلقات تأريض إلى الخزائن المجاورة.
- عزل تخطيط الأسلاك: وجه خطوط تزامن الوقت عبر صواني أسلاك منخفضة الجهد مخصصة، مع إبقائها منفصلة عن كتل توزيع التيار المتردد أو كابلات بدء المحركات الثقيلة.
