تفاصيل المنتج

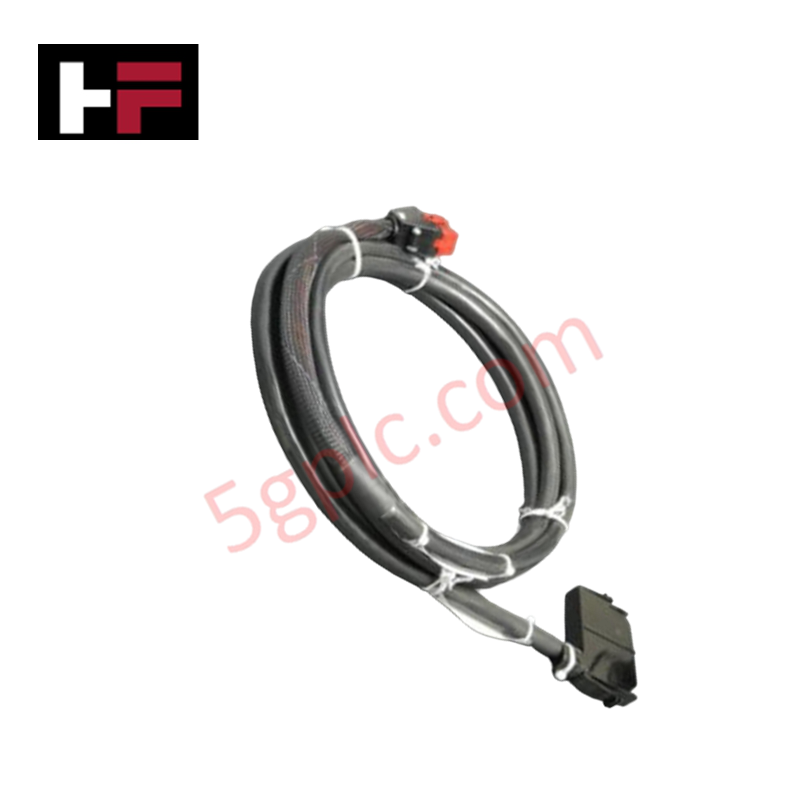

يُستخدم ABB NKTU01-L14 باعتباره كابل وحدة الإدخال/الإخراج NKTU01-L14 الأساسي إلى وحدة الإنهاء (TU)، لتنفيذ توجيه الإشارات التناظرية والرقمية من نقطة إلى نقطة عبر منصات ABB Symphony Harmony INFI 90. توفر مجموعة الكابلات المُصنّعة مسبقًا اقترانًا ماديًا وكهربائيًا مباشرًا بين وحدات الإدخال/الإخراج الموجودة جهة وحدة التحكم ووحدات الإنهاء المثبتة على الحامل (TU)، مع الحفاظ على فصل القنوات التفاضلية ورفض التشويش عبر قنوات توصيل الأسلاك داخل الحامل الفرعي.
مواصفات الأجهزة
| المعلمة | المواصفات |
|---|---|
| الطراز | NKTU01-L14 |
| العلامة التجارية | ABB |
| المنشأ | كندا / الولايات المتحدة / السويد |
| درجة حرارة التشغيل | من -20 درجة مئوية إلى +70 درجة مئوية |
| استهلاك الطاقة | مجموعة كابلات سلبية (لا تستهلك طاقة) |
| نوع الكابل | كابل وحدة إنهاء مُصنّع مسبقًا (BAICAB) |
| الرمز الجمركي | 8544429090 |
| نوع الموصل | موصلات طرفية مُصنّعة مسبقًا |
اللوحة الخلفية للشبكة الحتمية وسلامة إشارات النظام
تنشئ مجموعة NKTU01-L14 توصيلات متعددة القنوات ومنظمة بين بطاقات الإدخال/الإخراج عالية الكثافة ومجموعات إنهاء التوصيلات الميدانية. وتدعم المقاومة المنخفضة للموصلات الداخلية سرعة اتصال ناقل اللوحة الخلفية ودقة أخذ العينات في الوقت الفعلي، من دون التسبب في تأخيرات انتشار أو تدهور في الإشارة عبر مسارات التوصيل الممتدة داخل الخزانة.
وبما أن المجموعة تعمل بالكامل كمكوّن سلبي، فإنها تضمن التوافق الكامل مع ذاكرة البرنامج الثابت عبر جميع وحدات الحامل الفرعي المدعومة من Symphony Harmony. كما يحمي العزل الخارجي الصناعي مسارات الإشارة الداخلية من التداخل الكهرومغناطيسي (EMI) والتداخل المتبادل الناتجين عن معدات توزيع الطاقة المجاورة.
الأسئلة الشائعة
س: هل يستهلك كابل NKTU01-L14 طاقة تشغيلية من اللوحة الخلفية للحامل الفرعي؟
ج: لا، إن NKTU01-L14 مجموعة كابلات سلبية مصممة حصريًا لنقل الإشارات بين وحدات الإدخال/الإخراج ووحدات الإنهاء، من دون استهلاك الطاقة.
س: هل يمكن استبدال مجموعة الكابلات مع بقاء وحدة الإدخال/الإخراج الأساسية مزودة بالطاقة؟
ج: ينبغي فصل مصادر الطاقة الميدانية وقنوات الإشارة النشطة في وحدة الإنهاء أو عزلها قبل فصل التوصيل، لمنع حدوث عابرات كهربائية أو إشارات فصل غير مرغوبة.
س: هل يلزم استخدام برامج تشغيل خاصة عند دمج NKTU01-L14 في حامل نشط؟
ج: لا، لا يلزم استخدام برامج تشغيل أو إجراء تحديثات للبرنامج الثابت؛ إذ يوفر الكابل محاذاة مادية شفافة للأطراف ويعمل بالتوصيل والتشغيل مع الأجهزة المتوافقة.
إرشادات التركيب الميداني
- اعزل جميع مصادر طاقة الحلقات الميدانية الخارجية المتصلة بوحدة الإنهاء قبل إزالة موصلات الكابل أو توصيلها.
- ارتدِ سوار معصم مضادًا للكهرباء الساكنة ومؤرضًا أثناء التعامل مع الكابل لحماية دوائر الوحدات المجاورة من التفريغ الكهروستاتيكي.
- مرّر الكابل عبر قنوات الأسلاك المخصصة، مع الالتزام بحدود الحد الأدنى لنصف قطر الانحناء لتجنب إجهاد الموصلات.
- حاذِ موصلات الكابل بدقة مع دبابيس التوجيه في الرأس الموجود على الوحدة ووحدة الإنهاء، ثم اضغط بشكل مستقيم إلى الداخل حتى تتعشق مزاليج القفل.
- ثبّت مشابك تثبيت تخفيف الشد داخل الحاوية لمنع تعرض هيكل الموصل للشد الميكانيكي الناتج عن اهتزاز اللوحة.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
