تفاصيل المنتج

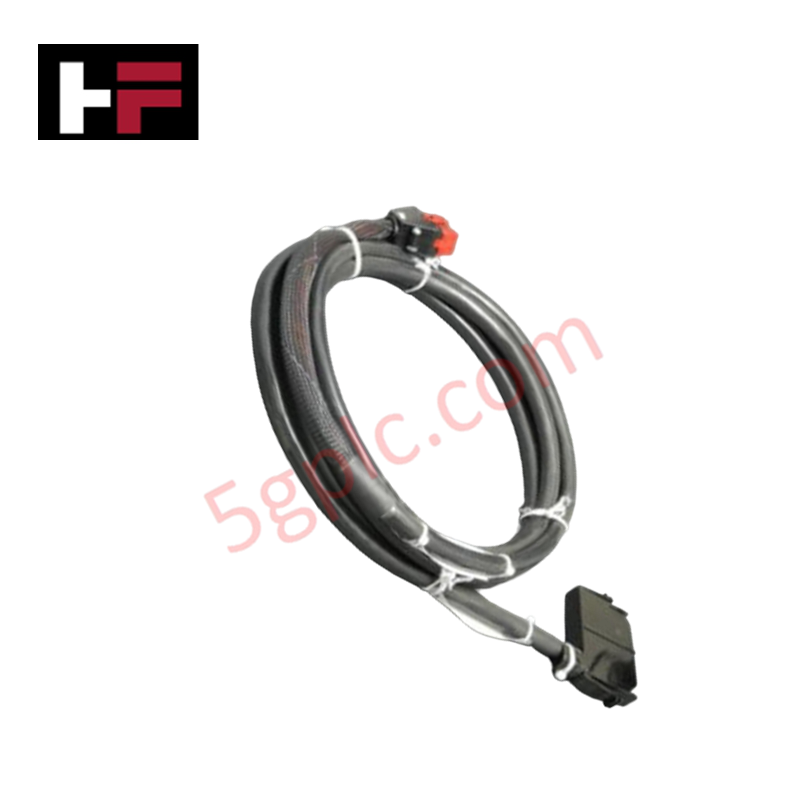

صُمّم للتوجيه المنفصل والتناظري للإشارات في أنظمة ABB Symphony Harmony INFI 90، ويوفّر ABB NKTU01-L12 (NKTU01-L12 كابل مُجمّع مسبقًا) تنفيذًا ماديًا/كهربائيًا مباشرًا. وتصل مجموعة الكابل بطاقات الإدخال/الإخراج في الرف الفرعي مباشرةً بوحدات إنهاء الحقل (TU)، وتنقل إشارات متعددة القنوات مع الحفاظ على فصل القنوات ورفض الضوضاء التفاضلية عبر اللوحات الخلفية للخزائن.
مواصفات الأجهزة
| المعلمة | المواصفات |
|---|---|
| الطراز | NKTU01-L12 |
| العلامة التجارية | ABB |
| المنشأ | الولايات المتحدة الأمريكية / السويد |
| الأبعاد | 266.7 مم × 266.7 مم × 55.88 مم (أبعاد العبوة) |
| درجة حرارة التشغيل | من -20 درجة مئوية إلى +70 درجة مئوية |
| استهلاك الطاقة | مجموعة كابل سلبية (لا تستهلك طاقة) |
| نوع الكابل | كابل مُجمّع مسبقًا |
| قطر الكابل | 0.05588 مم |
| الامتثال البيئي | المنتج غير مشمول بنطاق توجيه WEEE |
| نوع الموصل | موصلات طرفية مُجمّعة مسبقًا |
اللوحة الخلفية للشبكة المحددة زمنيًا وسلامة إشارات النظام
تنشئ مجموعة NKTU01-L12 مسارات توصيل مخصصة من نقطة إلى نقطة بين وحدات الإدخال/الإخراج الخاصة بوحدة التحكم ومعدات الإنهاء الخارجية. وتحافظ الموصلات الداخلية عالية النقاء على سرعة اتصالات ناقل اللوحة الخلفية ودقة الإرسال، مما يمنع التوهين عبر مسافات التركيب القياسية للرفوف الفرعية.
وبما أن الكابل يعمل بشكل سلبي بالكامل من دون منطق أشباه موصلات نشط، فإنه يضمن التوافق السلس مع تحديثات البرامج الثابتة عبر جميع إصدارات وحدات Symphony Harmony المدعومة. كما يقاوم الغلاف الخارجي المحمي التداخل الكهرومغناطيسي الصادر عن ناقلات توزيع الطاقة وأجهزة التبديل القريبة.
الأسئلة الشائعة
س: هل يتطلب كابل NKTU01-L12 طاقة نشطة من رف اللوحة الخلفية؟
ج: لا، إن NKTU01-L12 عبارة عن مجموعة كابل سلبية مُجمّعة مسبقًا، تنقل الإشارات مباشرةً بين موصلات الرأس من دون استهلاك الطاقة.
س: هل يمكن فصل هذا الكابل أثناء بقاء وحدة الإدخال/الإخراج الأساسية قيد التشغيل؟
ج: ينبغي فصل أو عزل تغذية الطاقة الحقلية التي تمر عبر وحدة الإنهاء قبل فصل الكابل، لتجنب ارتفاعات الإشارة أو عمليات الفصل الخاطئة للنظام.
س: هل يلزم إعادة تهيئة الأطراف أو إجراء توصيل يدوي أثناء التركيب؟
ج: لا، يحتوي الكابل على موصلات مُنهية في المصنع، وتتصل مباشرةً برؤوس وحدات الإدخال/الإخراج ووحدات الإنهاء القياسية.
إرشادات التركيب الميداني
- افصل الطاقة واعزل جميع إشارات الإدخال/الإخراج وتغذيات الطاقة المرتبطة المتصلة بوحدة الإنهاء قبل التركيب.
- ارتدِ سوارًا مضادًا للكهرباء الساكنة مؤرضًا أثناء التعامل لحماية إلكترونيات الوحدات المجاورة من التفريغ الكهروستاتيكي.
- مرّر الكابل عبر مسارات إدارة الأسلاك في الخزانة، مع الحفاظ على أنصاف أقطار الانحناء الدنيا الموصى بها لمنع شد الموصلات.
- حاذِ موصلات الكابل بدقة مع دبابيس توجيه الرأس في الوحدة ووحدة الإنهاء، واضغط بقوة حتى تتعشق آليات القفل.
- ثبّت معدات تثبيت الكابل للحماية من انفصال الأطراف الناتج عن الاهتزاز داخل الخزائن الصناعية.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
