تفاصيل المنتج

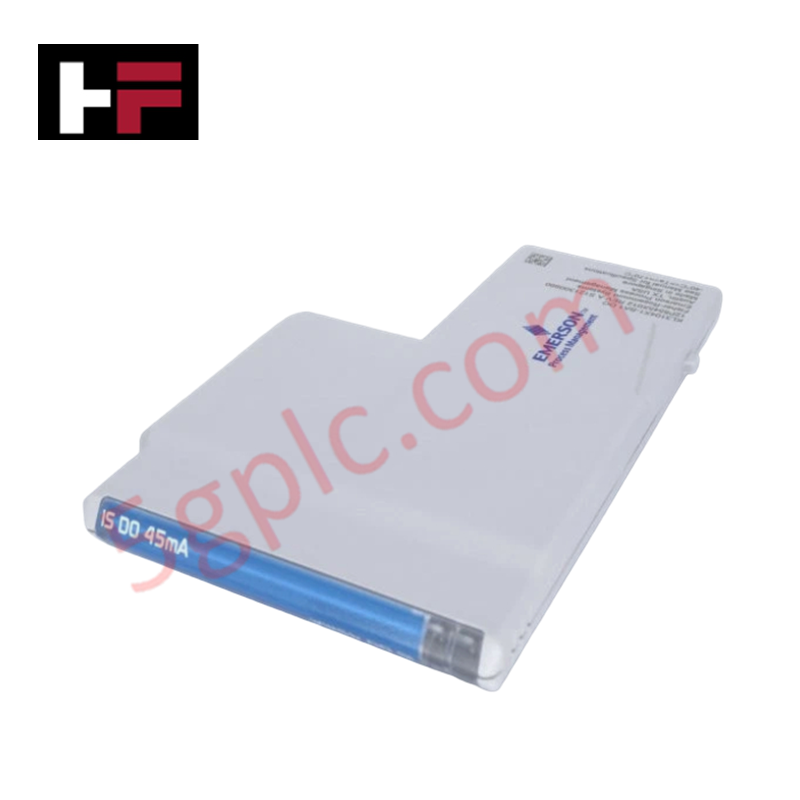

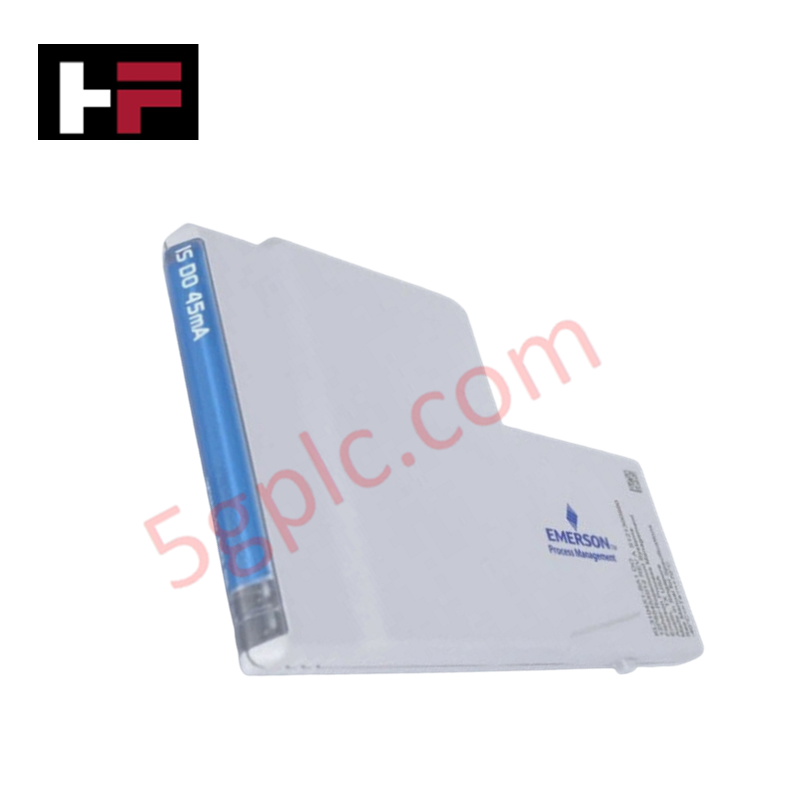

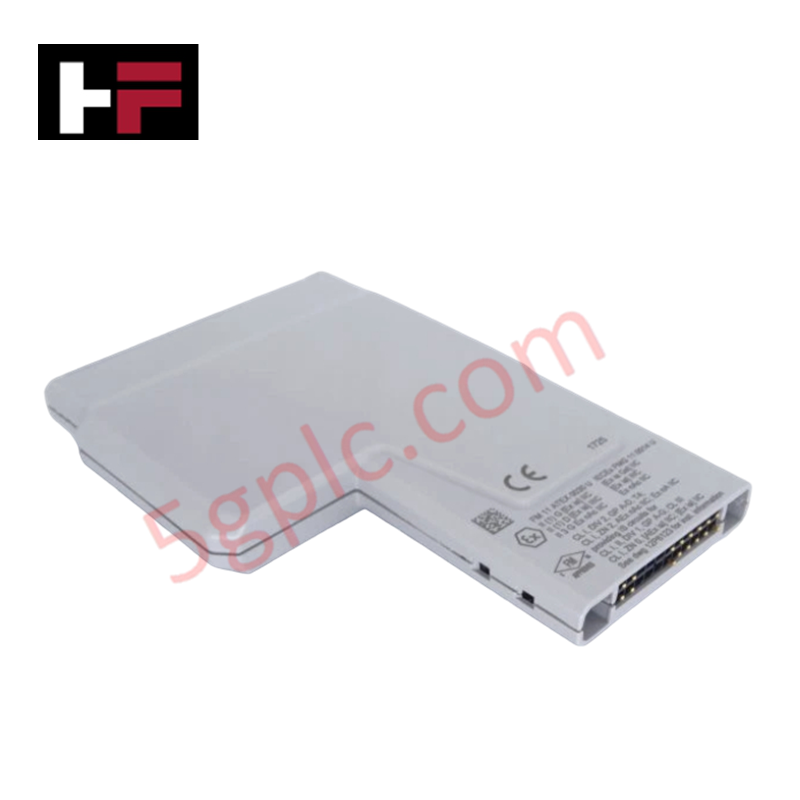

مُكوَّن لمعالجة إشارات الإخراج المنفصلة عالية الكثافة في أنظمة تجميع دلتا في الإلكترونية، يوفر Emerson KL3104X1-BA1 (KL3104X1-BA1 وحدة الإخراج الرقمي الآمن جوهريًا) تنفيذًا مباشرًا ماديًا/كهربائيًا. يقوم هذا المكون المادي بتبديل بنية الحقل منخفضة الطاقة الموجودة داخل البيئات الخطرة، منظمًا دوائر تشغيل الأحمال الكهربائية مع الحفاظ على قيود العزل التام عبر ناقل الحافلة الموزعة المحلية.
مواصفات الأجهزة
| المعلمة | المواصفة |
| النموذج | KL3104X1-BA1 |
| العلامة التجارية | Emerson |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.08 كجم |
| الأبعاد | عرض فتحة وحدة CHARM القياسية |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +70 درجة مئوية |
| استهلاك الطاقة | +6.3 فولت تيار مستمر عند 0 مللي أمبير (ناقل CHARM)، +24 فولت تيار مستمر عند 78 مللي أمبير (دائرة الحقل) |
| تخصيص الإخراج | 45 مللي أمبير كحد أقصى لحلقة التحكم في الحمل |
| مقاومة الصدمات | 10g موجة نصف جيبية لمدة 11 مللي ثانية |
| مقاومة الاهتزاز | 1 مم من الذروة إلى الذروة من 2 إلى 13.2 هرتز؛ 0.7g من 13.2 إلى 150 هرتز |
| الملوثات المحمولة جواً | مطابقة معايير ISA-S71.04-1985 الفئة G3 |
| الرطوبة النسبية | 5% إلى 95% بدون تكاثف |
| مفتاح كتلة المحطة الطرفية | الموضع 3E |
العزل بين القنوات وأداء الحلقة
يعتمد التنفيذ الميكانيكي لوحدة CHARM المثبتة على المحطة الطرفية هذه على طبقات فصل جلفانية مخصصة لضمان سلامة إشارة حلقة العملية. تدمج بنية الأجهزة معايير عزل مطلقة بين القنوات، مما يضمن أن الأعطال الأرضية أو الارتفاعات العابرة في حلقة الحقل المنفصلة النشطة لا يمكن أن تنتقل إلى وحدات الأجهزة المجاورة. تستخدم المكونات المنطقية الداخلية هذا الحد الكهربائي لعزل إطار اتصال وحدة التحكم الرئيسية عن تقلبات دائرة الحقل، مما يتيح تنفيذًا موثوقًا لإشارات الفصل المنفصلة وخطوات تشغيل الصمامات تحت طاقة مستمرة.
الأسئلة المتكررة
س: هل تدعم وحدة الإخراج الآمنة جوهريًا هذه التبديل الساخن أثناء تشغيل النظام الحي؟
ج: نعم. تم تصميم الأجهزة للإدخال والاستخراج على لوحة قاعدة محطة طرفية مفعلة. تمنع المكونات الداخلية المحددة للتيار توليد اضطرابات في ناقل الحافلة أو انقطاعات في الاتصال عبر مسارات CHARM النشطة المجاورة أثناء الاستبدال.
س: ما هي الوظيفة الميكانيكية لتعيين مفتاح كتلة المحطة الطرفية 3E؟
ج: يمنع موضع المفتاح 3E ميكانيكيًا إدخال نوع وحدة توصيف غير صحيح في فتحة مبرمجة لتكوين حلقة الإخراج هذه، مما يقلل من خطر مخاطر الجهد الزائد أو تلف الأجهزة لأصول الحقل.
إرشادات تركيب الحقل
-
إدخال فتحة لوحة القاعدة: قم بمحاذاة أدلة المحطات الطرفية الخلفية لوحدة CHARM بشكل عمودي مع مستقبل لوحة القاعدة المخصص. اضغط للأسفل حتى تنقر مزلاجا التثبيت الميكانيكي المزدوج في مكانه لمنع اتصال المحطة الطرفية غير المنتظم.
-
فصل الأسلاك الآمنة جوهريًا: يجب توجيه جميع أسلاك حلقة الإخراج في المناطق الخطرة عبر قنوات أسلاك زرقاء منفصلة. حافظ على مسافة لا تقل عن 50 مم بين خطوط التحكم الآمنة جوهريًا وبنية الطاقة القياسية غير الآمنة جوهريًا.
-
استراتيجية تأريض الدرع: قم بإنهاء دروع الكابلات عند تجميع شريط التأريض الحامل فقط. يجب التحقق من تخطيط التأريض بنقطة واحدة في خزانة التجميع للقضاء على التيارات الناتجة عن حلقات التأريض على خطوط تتبع متغيرات العملية.
-
معايير الحاوية البيئية: للمواقع التي تحتوي على ملفات ملوثات جوية من الفئة G3، يجب أن تحافظ حاوية التجميع على تدفق هواء إيجابي الضغط وأن تبقي الرطوبة النسبية أقل من عتبة 95% لمنع التكثف على جهات الاتصال الطرفية النشطة.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
