تفاصيل المنتج

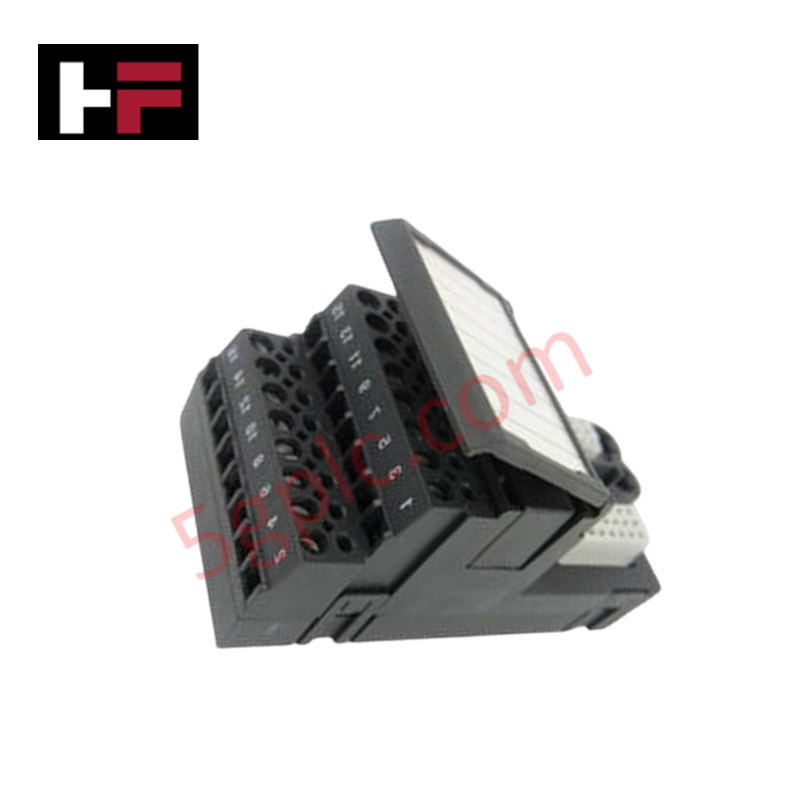

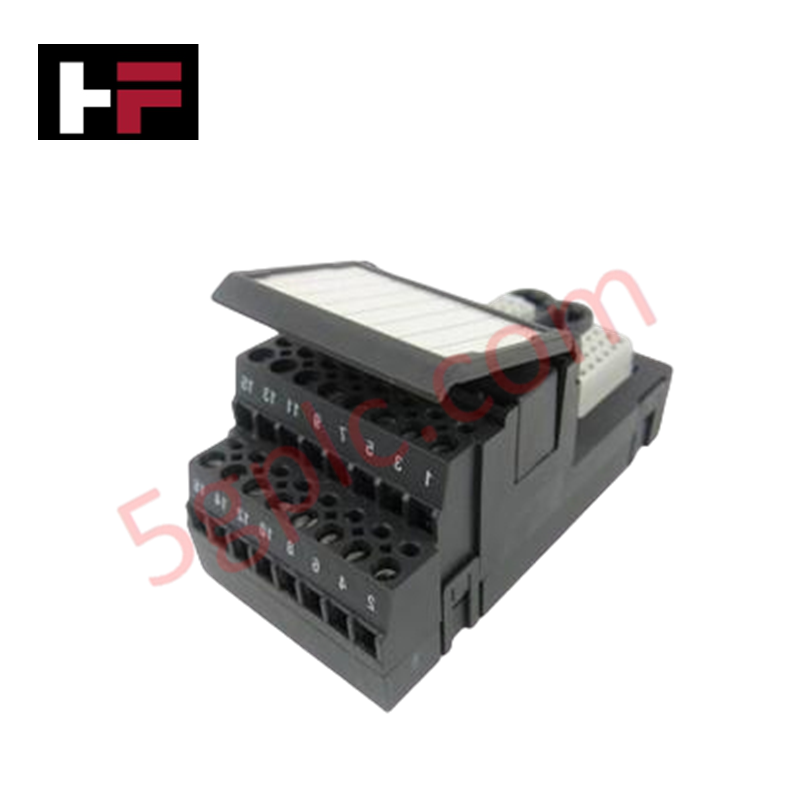

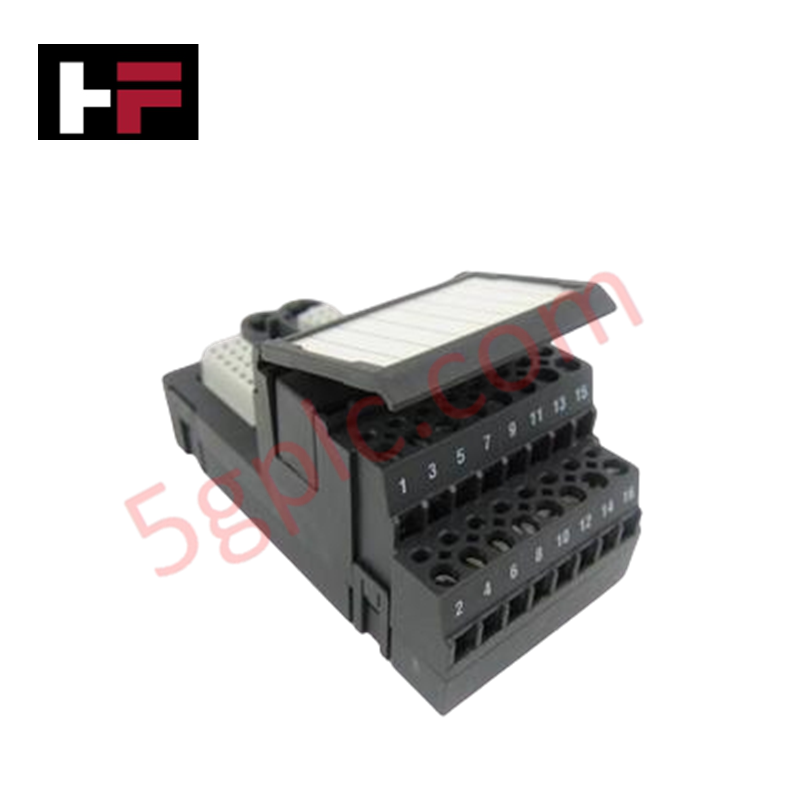

تعمل Emerson KJ4001X1-CF1، المعروفة أيضًا باسم KJ4001X1-CF1 كتلة طرفية جماعية، كمكون مادي مخصص لتوزيع الإشارات الميدانية متعددة القنوات ضمن منصات نظام التحكم الموزع DeltaV. تقوم هذه الوحدة المركبة على الحامل بتوجيه مسارات الأسلاك الميدانية عالية الكثافة المركزية إلى موصلات واجهة داخلية موحدة، مما يوفر مسارات إنهاء فيزيائية سلبية لشبكات معالجة الإشارات متعددة الموصلات.
مواصفات الأجهزة
| المعلمة | المواصفة |
| النموذج | KJ4001X1-CF1 |
| العلامة التجارية | Emerson |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.11 كجم (0.24 رطل) |
| الأبعاد | 12.0 سم × 9.0 سم × 4.6 سم (4.72 إنش × 3.54 إنش × 1.81 إنش) |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +70 درجة مئوية |
| استهلاك الطاقة | سكة توزيع سلبية (مصنفة لـ 30 فولت تيار مستمر عند 1 أمبير حمل دائرة ميدانية مستمرة) |
| الحماية الميكانيكية | تغليف مقاوم للتسلل بتصنيف IP 20 |
| مقاومة الصدمات | موجة نصف جيبية بقوة 10g لمدة 11 مللي ثانية |
| مقاومة الاهتزاز | 1 مم من الذروة إلى الذروة من 2 إلى 13.2 هرتز؛ 0.7g من 13.2 إلى 150 هرتز |
| الرطوبة النسبية | 5% إلى 95% بدون تكاثف |
| الملوثات المحمولة جواً | مطابقة لمعيار ISA-S71.04-1985 الفئة G3 |
مصفوفة العزل بين القنوات
يستخدم التنفيذ الميكانيكي لهذه الكتلة الطرفية الجماعية طبقات فصل داخلية للحفاظ على معدلات الاتصال في النظام. يحافظ التكوين الكهربائي على معايير عزل صارمة بين القنوات عبر مسارات الموصلات المجاورة، مما يمنع التداخل الكهربائي عالي التردد من تغيير خطوط الجهد المنخفض. يحافظ هذا العزل على دقة نقل البيانات عبر طبقة بروتوكول حلقة HART 4-20 مللي أمبير المتصلة من خلال كتل الواجهة.
الأسئلة المتكررة
س: هل تتطلب هذه الكتلة الطرفية الجماعية إيقاف تشغيل النظام أثناء إجراءات الاستبدال الساخن القياسية لوحدات الإدخال/الإخراج المجاورة؟
ج: لا. تحتوي الكتلة الطرفية على بنية أسلاك سلبية تسمح لبطاقات المعالجة النشطة المرفقة بإجراء إزالة أو إدخال ساخن دون فصل أسلاك الحقل أو إزعاج دوائر الحلقة المتوازية.
س: كيف يحد تصنيف الطاقة السلبية من توزيع الحلقة الفيزيائية؟
ج: تقتصر مسارات لوحة الدائرة على أقصى طاقة مستمرة تبلغ 30 فولت تيار مستمر عند 1 أمبير لكل دائرة محددة. تجاوز هذه المعايير يمكن أن يسبب حملًا حراريًا موضعيًا على المسارات النحاسية الداخلية.
إرشادات التثبيت الميداني
-
تثبيت مسار الحامل: قم بمحاذاة مشابك الوحدة الخلفية فوق الفتحات المخصصة على واجهة الحامل الأفقية. اضغط عموديًا على لوحة الواجهة حتى تنقر الأقفال الميكانيكية المدمجة في الإطار الأساسي.
-
بروتوكول إدخال الكابل الجماعي: قم بتركيب قابس الاتصال الجماعي متعدد الدبابيس ومتعدد الموصلات بشكل مستقيم في المقبس المطابق. ثبت جميع براغي الإبهام الهيكلية بالكامل لمنع أخطاء مقاومة الاتصال العالية.
-
مصفوفة تأريض الدرع: قم بتوصيل جميع مصارف دروع أسلاك الحقل الخارجية بشريط التأريض الرئيسي في خزانة التحكم المركزية. يمنع تنفيذ تخطيط تأريض بنقطة واحدة التيارات الدائرية المحلية من توليد ضوضاء على حلقات الأجهزة.
-
حدود الختم البيئي: في بيئات التشغيل ذات التركيزات الكيميائية العالية المطابقة لمؤشرات الفئة G3، تأكد من أن الحاوية الصناعية المضيفة تحافظ على ضغط هواء داخلي إيجابي لمنع التآكل الجزئي.
