تفاصيل المنتج
نظرة عامة على المنتج

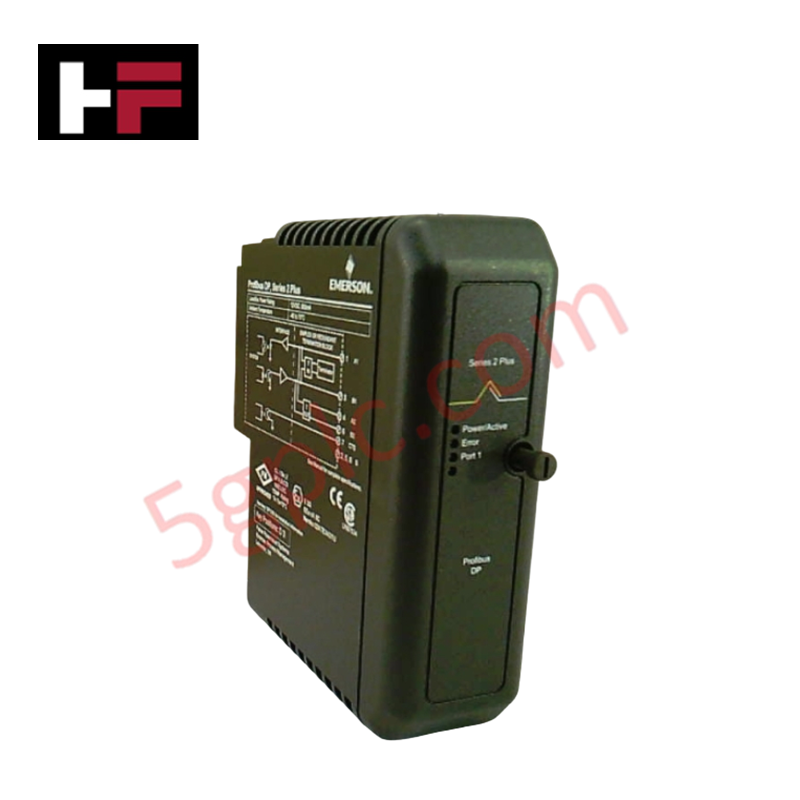

تعمل بطاقة Emerson KJ3243X1-BB1 كواجهة Profibus DP عالية الأداء من السلسلة 2 بلس، مصممة خصيصًا لمنصة نظام التحكم الموزع DeltaV (DCS). تقوم هذه البطاقة المتخصصة في الاتصال بإنشاء بوابة رئيسية عالية السرعة بين لوحة تحكم DeltaV الأساسية وشبكات أجهزة الحقل الرقمية. من خلال تنفيذ طبقة بروتوكول Profibus DP بالكامل مباشرة على البطاقة، يتحكم الموديل بشكل مباشر في تبادل البيانات مع مراكز التحكم الذكية بالمحركات (MCCs)، ومحركات التردد المتغير (VFDs)، وكتل الإدخال/الإخراج البعيدة، والمشغلات الذكية. نضمن وصول وحدة الاتصال Profibus من السلسلة 2 بلس هذه بحالة جديدة 100% ومختومة من المصنع الأصلي.
المواصفات الفنية
| المعامل | قيمة المواصفة |
| الشركة المصنعة | Emerson Automation Solutions |
| خط الإنتاج | نظام التحكم الموزع DeltaV |
| جيل البطاقة | هندسة السلسلة 2 بلس |
| الطراز / رقم القطعة | KJ3243X1-BB1 |
| دعم البروتوكول | Profibus DP Master |
| مدخل طاقة اللوحة الخلفية | 12 فولت تيار مستمر عند 600 مللي أمبير |
| نطاق درجة حرارة التشغيل | -40°م إلى 70°م (-40°ف إلى 158°ف) |
| شهادة أمريكا الشمالية | الفئة الأولى، القسم 2، المجموعات A، B، C، D |
| شهادة ATEX أوروبا | II 3G Ex nA IIC T4 Gc (Nemko 02ATEX431U) |
| تصنيف المخاطر الحرارية | تصنيف T4 عند 70°م درجة حرارة محيطة |
| الأبعاد الفيزيائية | 4.4 سم × 14.0 سم × 14.0 سم |
| الوزن الصافي للوحدة | 0.24 كجم (0.53 رطل) |
مزايا هندسية
-
تكامل متعدد النقاط مباشر عبر Profibus DP: تثبت هذه البطاقة مباشرة على حاملة DeltaV، مما يلغي الحاجة إلى أجهزة تحويل البروتوكول الخارجية، وجسور السيريال من طرف ثالث، وكتل تعيين مودباص المعقدة. يتعامل رابط الحقل الواحد مع التليمترية الدورية عالية السرعة من عشرات محركات الحقل الذكية، مما يقلل ميزانيات الأسلاك النحاسية من الحقل إلى الخزانة بنسبة تصل إلى 70%.
-
إزالة مسار اللهب المعتمدة لمناطق المنطقة 2: تتضمن المكونات تصميمًا كهربائيًا غير شراري بالكامل يتوافق مع معايير الفئة الأولى، القسم 2، ومنطقة ATEX 2 (II 3G Ex nA IIC). تمنع المسارات الدائرية المختومة الشرارات الداخلية من إشعال الغازات القابلة للاشتعال المحيطة، مما يسمح لفرق الهندسة بتركيب هيكل الإدخال/الإخراج البعيد مباشرة داخل مناطق الإنتاج الخطرة دون الحاجة إلى حاويات مقاومة للانفجار ثقيلة.
-
تحمل حراري متطرف للطقس: يضمن التصميم المتقدم ذو الحالة الصلبة نقل بيانات عالي السرعة مستقر عبر نطاق حراري محيطي قاسٍ من -40°م إلى 70°م. ترفض البطاقة الانجراف الحراري المحلي، وتعمل باستمرار في محطات صمامات خطوط الأنابيب البعيدة ومصانع المعالجة الصحراوية دون الحاجة إلى تكييف هواء أو مبادلات حرارية إضافية.
-
بصمة مدمجة للغاية لتصاميم عالية الكثافة: بسمك 4.4 سم فقط ووزن 0.24 كجم، ينزلق الإطار الميكانيكي الموفر للمساحة بسلاسة داخل خزائن التجميع عالية الكثافة القياسية. يسمح هذا الملف منخفض الكتلة بأقصى كثافة فتحات على القضبان الحاملة الرأسية، مما يحرر مساحة قيمة في خزائن المنصات البحرية وغرف التحكم الضيقة.
الأسئلة الشائعة
-
هل تُشحن بطاقة KJ3243X1-BB1 داخل تغليفها الأصلي؟
نعم. نقدم هذه البطاقة الواجهة Profibus حصريًا كمنتج جديد 100% وأصلي من المصنع. تبقى الوحدة مختومة داخل كيس الحاجز المضاد للكهرباء الساكنة الأصلي غير المفتوح من Emerson داخل العلبة الرسمية للشركة، مع الحفاظ على جميع أختام ضمان الجودة الأصلية، والباركودات المصنعية، وعلامات التتبع التسلسلية.
-
هل يمكنني استبدال بطاقة الاتصال هذه دون إيقاف تشغيل وحدة تحكم DeltaV؟
نعم. تدعم منصة الأجهزة من السلسلة 2 بلس الإزالة والإدخال تحت الطاقة بالكامل (RIUP). يمكن لفنيي الصيانة سحب وحدة معطلة وإدخال هذه البطاقة الجديدة مباشرة في فتحة حاملة نشطة ومزودة بالطاقة دون قطع سكة طاقة الحافلة المحلية أو مقاطعة تدفق البيانات على العقد المحيطة للإدخال/الإخراج.
-
ما هي متطلبات تأريض درع كابل Profibus DP على هذه البطاقة؟
يجب دائمًا إنهاء درع جديلة النحاس لكابل Profibus DP عند مشبك التأريض في كتلة المحطات. يؤدي تأريض الدرع بشكل آمن على جانب الخزانة إلى اعتراض الضوضاء الكهرومغناطيسية عالية التردد من خطوط الطاقة المجاورة، مما يحمي تدفق البيانات الرقمية من تلف الحزم.
-
هل تدعم هذه الوحدة أجهزة Profibus PA؟
لا، تعمل هذه البطاقة تحديدًا كجهاز رئيسي Profibus DP (الطرفية اللامركزية). لدمج أجهزة Profibus PA (أتمتة العمليات)، يجب تركيب موصل مقطع خارجي أو جهاز ربط يقوم بتحويل إشارة Profibus DP إلى طبقة فيزيائية Profibus PA منخفضة السرعة وآمنة جوهريًا.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
