تفاصيل المنتج

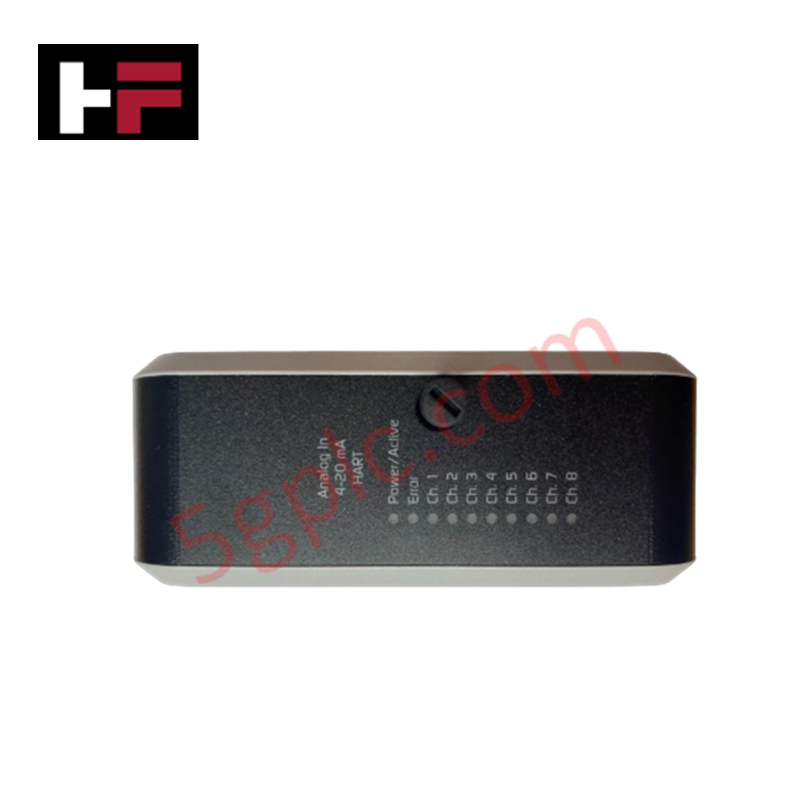

تعمل وحدة Emerson KJ3222X1-BA3، المدرجة أيضًا باسم KJ3222X1-BA3 كوحدة إدخال تناظري، كمكوّن أجهزة مخصص لأخذ عينات تيار الحقل متعدد القنوات وتمرير إشارات HART ضمن منصات النظام الفرعي للإدخال/الإخراج DeltaV. وتعالج ما يصل إلى 8 حلقات تيار تناظرية مستمرة، مع الاتصال مباشرة عبر ناقل اللوحة الخلفية المحلي.
مواصفات الأجهزة
| المعلمة | المواصفات |
|---|---|
| الطراز | KJ3222X1-BA3 |
| العلامة التجارية | Emerson |
| الطراز الأساسي | KJ3222X1-BA3 |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.5 kg |
| الأبعاد | 25.4 cm × 2.5 cm × 20.3 cm |
| درجة حرارة التشغيل | -40 إلى +70 درجة مئوية |
| استهلاك الطاقة | 12 VDC عند 150 mA (الناقل المحلي)، و24 VDC عند 300 mA (الحقل المشترك عبر الناقل) |
| القنوات | 8 قنوات إدخال تناظرية |
| نوع الإشارة | 4-20 mA |
| طاقة دائرة الحقل | 24 VDC عند 30 mA لكل قناة |
| اتصال HART | مدعوم |
| موضع المفتاح | موضع الكتلة الطرفية A1 |
| الرطوبة النسبية | من 5% إلى 95% دون تكاثف |
| الملوثات المحمولة جوًا | ISA-S71.04-1985 الفئة G3 |
| الصدمة الميكانيكية | موجة نصف جيبية بقوة 10 g لمدة 11 ms |
| حدود الاهتزاز | 1 mm من القمة إلى القمة (من 2 إلى 13.2 Hz)، و0.7 g (من 13.2 إلى 150 Hz) |
بروتوكول حلقة HART 4-20 mA والعزل بين القنوات
تتضمن وحدة KJ3222X1-BA3 مرشحات مدمجة وطوبولوجيات عزل جلفاني عبر قنوات الإدخال الثماني لديها لكبح الضوضاء الكهربائية ذات النمط المشترك. ومن خلال عزل حلقات أجهزة إرسال الحقل عن إلكترونيات النظام الداخلية، تحافظ الأجهزة على سلامة الإشارة لمعاملات بروتوكول حلقة HART القياسي 4-20 mA. وتُستخرج إشارات FSK الرقمية المتراكبة باستمرار لتشخيص سلامة الأصول دون مقاطعة اكتساب المتغير التناظري الأساسي.
الأسئلة الشائعة
س: ما قضائيا الجهد المنفصلان اللازمان لتزويد وحدة KJ3222X1-BA3 بالطاقة؟
ج: تتطلب الوحدة 12 VDC عند 150 mA من قضيب طاقة الناقل الخلفي المحلي، و24 VDC عند 300 mA من قضيب طاقة الحقل المشترك، مع توزيع ما يصل إلى 24 VDC عند 30 mA لكل قناة حقل نشطة.
س: كيف يمنع المفتاح الميكانيكي تركيب الكتلة الطرفية بطريقة غير صحيحة؟
ج: تفرض الأجهزة موضع المفتاح A1 على حاملها الطرفي المتوافق، مما يمنع الإدخال الميكانيكي في الفتحات المهيأة لأنواع إدخال/إخراج غير متوافقة.
س: ما الحدود البيئية التي تحكم التشغيل في الأجواء المسببة للتآكل؟
أ: الوحدة مصنفة وفق ISA-S71.04-1985 ضمن الفئة G3 للملوثات المحمولة جوًا الشديدة، وتعمل في درجات حرارة تشغيل تتراوح من -40 إلى +70 درجة مئوية.
إرشادات تركيب الحقل
- تأكد من محاذاة المفتاح الميكانيكي للكتلة الطرفية مع الموضع A1 قبل تركيب الوحدة على حامل الإدخال/الإخراج.
- افصل طاقة الناقل المحلي ومصادر تغذية الحقل بجهد 24 VDC قبل تركيب وحدات الأجهزة أو استبدالها.
- حاذِ غلاف الوحدة مع فتحات الحامل واضغط بقوة حتى تُقفل المزالج الميكانيكية في موضعها.
- صِل موصلات حلقة الحقل 4-20 mA بالكتلة الطرفية، مع الحفاظ على القطبية الصحيحة لأجهزة الإرسال ذات الحلقة المزودة بالطاقة.
- قم بإنهاء جميع تدريع أسلاك الحقل عند قضيب التأريض الأرضي المخصص في الحاوية باستخدام استراتيجية تأريض بنقطة واحدة.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
