تفاصيل المنتج

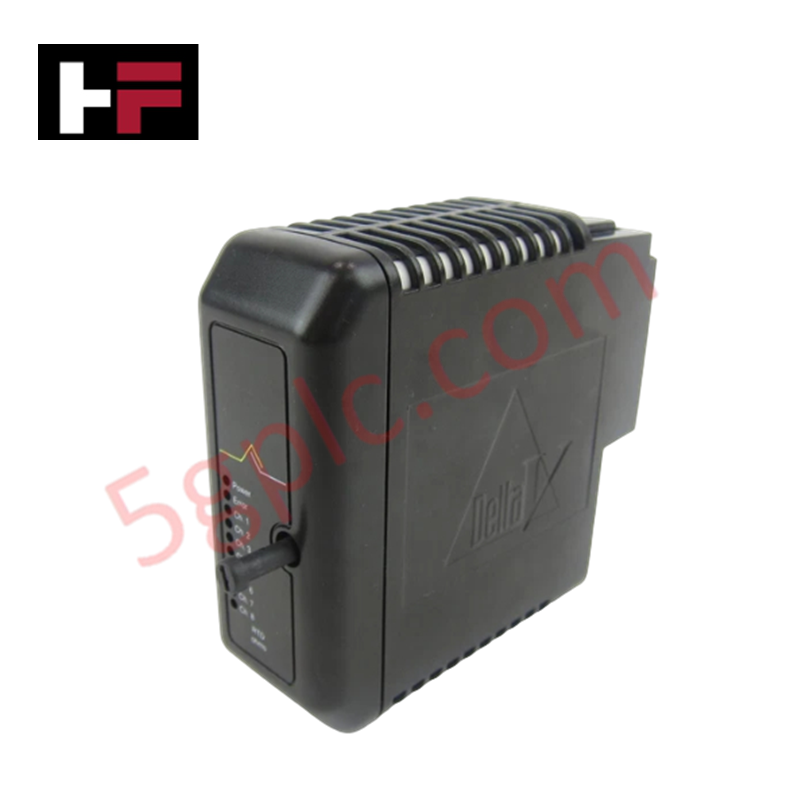

مُكوَّن لقياس العمليات عالية الكثافة في شبكات التحكم DeltaV، يوفر Emerson KJ3002X1-BA1 (وحدة الإدخال التناظرية KJ3002X1-BA1) تنفيذًا مباشرًا فيزيائيًا/كهربائيًا لـ 8 حلقات HART مستقلة 2-سلك 4-20 مللي أمبير.
المواصفات الفنية
| المعلمة | المواصفة |
|---|---|
| النموذج | KJ3002X1-BA1 |
| العلامة التجارية | Emerson |
| الوزن | 0.65 كجم |
| درجة حرارة التشغيل | 0 درجة مئوية إلى 60 درجة مئوية |
| استهلاك الطاقة | 12 فولت تيار مستمر عند 150 مللي أمبير |
| طاقة الحقل | 24 فولت تيار مستمر عند 300 مللي أمبير |
| دائرة الحقل | 24 فولت تيار مستمر عند 32 مللي أمبير |
التحكم في العمليات والاتصال بنظام DCS
تُسهل KJ3002X1-BA1 التكامل الكامل لبروتوكول حلقة HART 4-20 مللي أمبير، مما يسمح بنقل كل من المتغيرات العملية الأساسية وبيانات التشخيص الثانوية من أجهزة الحقل إلى نظام DCS. تحتوي كل قناة من القنوات الثمانية على عزل بين القنوات لمنع تأثير اختلافات الجهد الأرضي على دقة الإشارة. تدعم دوائر الوحدة تمرير أوامر HART في الوقت الحقيقي، مما يتيح التهيئة والمعايرة عن بُعد لأجهزة الحقل دون الحاجة للاتصال اليدوي بمنافذ الاختبار المحلية. يضمن الحد المدمج للتيار في كل دائرة حقل الحماية من حالات القصر في واجهة المرسل.
الأسئلة المتكررة
س: هل تدعم الوحدة التبديل الساخن أثناء ظروف التشغيل العادية؟
ج: نعم، تدعم هذه الوحدة وظيفة التبديل الساخن. تأكد من ضبط تكوين وحدة تحكم DeltaV للتعرف على تغيير حالة الوحدة وأن الحلقات التحكمية المرتبطة تتم إدارتها أو تجاوزها لمنع تأثيرات مؤقتة على الإخراج أثناء إزالة أو إدخال الوحدة.
س: كيف تتم معالجة إشارة HART عبر الوحدة؟
ج: تعمل الوحدة كجسر شفاف لإشارة HART FSK المضافة على ناقل 4-20 مللي أمبير. يستخرج المودم الداخلي بيانات HART للاتصال الرقمي بينما يحول في الوقت نفسه إشارة حلقة التيار التناظرية لقاعدة بيانات عمليات DCS.
إرشادات التثبيت الميداني
- محاذاة الحامل: أدخل الوحدة في الفتحة المخصصة على حامل الإدخال/الإخراج من سلسلة DeltaV M. تحقق من أن موضع مفتاح كتلة المحطات (A1) يتطابق مع التوصيل الفيزيائي على كتلة المحطات الميدانية لمنع التوصيل الخاطئ.
- توصيل الإشارة: استخدم كابلات ملتوية ومظللة لجميع حلقات الحقل. قم بتوصيل دروع الكابلات بحافلة الأرضية المثبتة على الحامل للحفاظ على سلامة الإشارة والامتثال لمتطلبات الحماية البيئية ISA-S71.04-1985 فئة G3.
- التحقق من الطاقة: تأكد من أن مصدر طاقة LocalBus يوفر 12 فولت تيار مستمر وأن طاقة الحقل الموزعة توفر 24 فولت تيار مستمر ضمن الحدود المسموح بها. قس التيار في الحلقة عند كتلة المحطات للتحقق من مقاومة الحلقة الصحيحة قبل بدء اتصال HART.
- البيئة: تأكد من الحفاظ على درجة حرارة المحيط بين 0 درجة مئوية و60 درجة مئوية وأن بيئة الخزانة خالية من الاهتزازات الزائدة التي تتجاوز الحد المحدد 0.5g لمنع إجهاد التوصيلات.
