تفاصيل المنتج

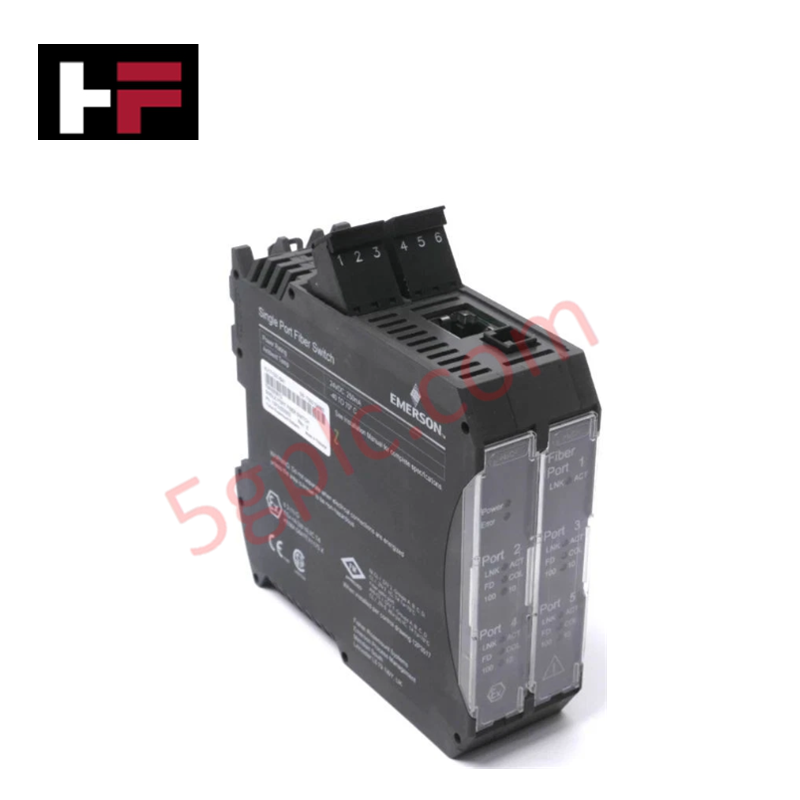

يعمل Emerson KJ1710X1-BA1، المُدرج أيضًا باسم KJ1710X1 كمفتاح ألياف ضوئية بمنفذ واحد، كمكوّن عتادي مخصص لتحويل الشبكات الضوئية ونقل إشارات البيانات ضمن شبكات أنظمة Emerson DeltaV. ويوفر واجهة اتصال فعلية عبر الألياف الضوئية لنقل البيانات بأمان ومقاومة للتشويش عبر قطاعات التحكم الصناعية.
مواصفات الأجهزة
| المعلمة | المواصفة |
|---|---|
| الطراز | KJ1710X1-BA1 |
| العلامة التجارية | Emerson |
| الطراز الأساسي | KJ1710X1 |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.51 رطل (0.23 كجم) |
| الأبعاد | مساحة تركيب قياسية على قضيب DeltaV |
| درجة حرارة التشغيل | من -40 إلى +70 درجة مئوية (من -40 إلى +158 درجة فهرنهايت) |
| استهلاك الطاقة | 19.2-28.8 VDC عند 250 mA |
| تهيئة المنافذ | مفتاح ألياف ضوئية بمنفذ واحد |
| مقاومة الصدمات | 10 G على شكل نصف موجة جيبية لمدة 11 ms |
| مقاومة الاهتزاز | 1 مم من القمة إلى القمة (5-16 Hz)، و0.5 g (16-150 Hz) |
| الملوثات المحمولة جوًا | الملوثات المحمولة جوًا من الفئة G3 وفقًا للمعيار ISA-S71.04-1985 |
| الرطوبة النسبية | من 5% إلى 95% دون تكاثف |
بروتوكول حلقة 4-20 mA HART وعزل القنوات
ينشئ المفتاح KJ1710X1-BA1 مسارات ضوئية معزولة جلفانيًا لشبكات التحكم، مما يمنع حلقات التأريض والارتفاعات العابرة للجهد العالي في الوحدات الحقلية من التداخل مع اتصالات العقد المحلية. ومن خلال تحويل إشارات الناقل الكهربائية إلى ألياف ضوئية، تعزل الوحدة شبكات إدخال/إخراج التحكم DeltaV عن التداخل الكهرومغناطيسي، وتحافظ على تدفق بيانات رقمية مستقر بالتزامن مع الحلقات الحقلية التي تحمل إشارات بروتوكول حلقة 4-20 mA HART.
الأسئلة الشائعة
س: ما حدود مصدر طاقة الإدخال لمفتاح الألياف الضوئية KJ1710X1-BA1؟
ج: تتطلب الوحدة إدخال طاقة بالتيار المستمر ضمن نطاق يتراوح بين 19.2 و28.8 VDC، مع سحب تيار اسمي أقصى قدره 250 mA.
س: هل تم تصنيف KJ1710X1-BA1 للاستخدام في أجواء صناعية مسببة للتآكل؟
ج: نعم، تتوافق الوحدة مع معايير ISA-S71.04-1985 من الفئة G3 للحماية من الملوثات المحمولة جوًا والقاسية.
س: هل يمكن تركيب مفتاح الألياف الضوئية في بيئات التحكم ذات الاهتزازات العالية؟
ج: تم تصنيف الجهاز لتحمل صدمات ميكانيكية تشغيلية بقوة 10 G (نصف موجة جيبية لمدة 11 ms) واهتزازات بقوة 0.5 g ضمن نطاق 16 إلى 150 Hz.
إرشادات التركيب الميداني
- ثبّت المفتاح بإحكام على قضيب DIN الحامل الخاص بـ DeltaV، مع التأكد من استقرار مشبك التأريض بإحكام على القضيب المعدني المؤرّض.
- تحقق من فصل الطاقة عن أسلاك الإدخال التي تزود بجهد 19.2 إلى 28.8 VDC قبل توصيل موصل الطاقة.
- أزل أغطية الحماية من الغبار عن منفذ الألياف الضوئية مباشرة قبل إدخال موصل الكابل الضوئي.
- حافظ على نصف قطر الانحناء الأدنى المحدد لكابل الألياف لمنع التوهين الضوئي أو انكسار القلب الزجاجي.
- تأكد من أن تركيب اللوحة المحيطة يحافظ على درجات حرارة تشغيل محيطة تتراوح بين -40 و+70 درجة مئوية.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
