تفاصيل المنتج

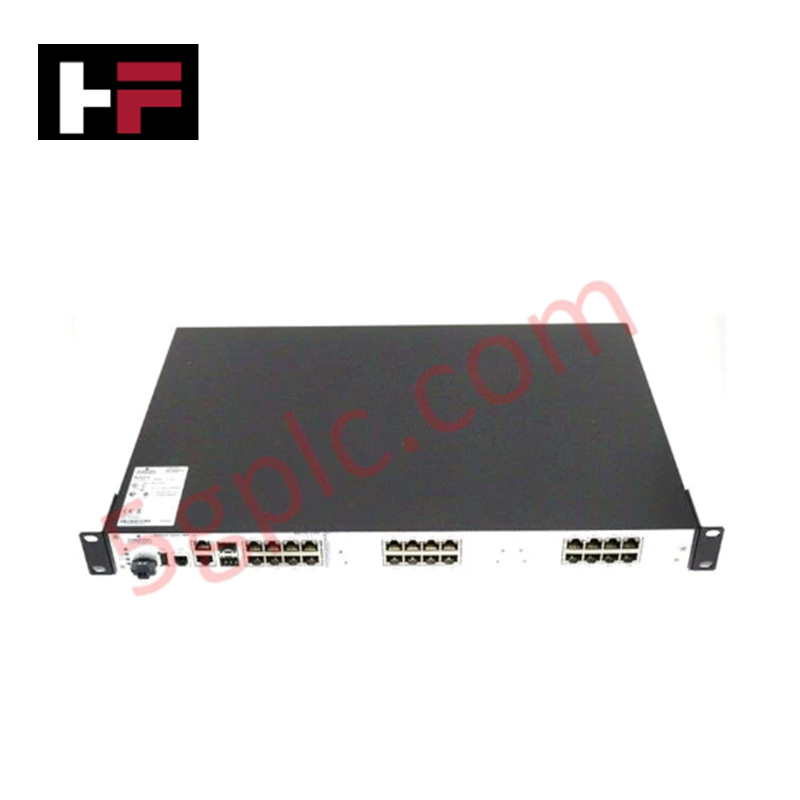

يعمل Emerson KJ1611X1-FD1، المعروف أيضًا باسم KJ1611X1-FD1 مفتاح إيثرنت مدار، كمكون مادي مخصص لمزامنة الحافلة الميدانية عالية السرعة ضمن منصات نظام التحكم الموزع DeltaV. تقوم واجهة الشبكة المركبة على الرف هذه بمعالجة إطارات الاتصال الدورية وغير الدورية عبر عقد الأتمتة المحلية، وتنفيذ مفاتيح التوجيه على طبقة الأجهزة للحفاظ على تسلسل مرور البيانات الحتمي عبر العمود الفقري الداخلي للتحكم.
المواصفات المادية
| المعلمة | المواصفة |
| النموذج | KJ1611X1-FD1 |
| العلامة التجارية | Emerson |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 1.20 كجم |
| الأبعاد | هيكل شبكة متوافق مع حامل DeltaV القياسي |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +70 درجة مئوية |
| استهلاك الطاقة | جهد التشغيل 24 فولت تيار مستمر (حمل التيار محسّن للتطبيقات الصناعية) |
| كثافة المنافذ | 24 منفذ إيثرنت |
| طبقة التبديل | بنية إيثرنت مدار |
| مقاومة الصدمات | موجة نصف جيبية بقوة 10g لمدة 11 مللي ثانية |
| مقاومة الاهتزاز | 1 مم من الذروة إلى الذروة من 2 إلى 13.2 هرتز؛ 0.7g من 13.2 إلى 150 هرتز |
| الرطوبة النسبية | 5% إلى 95% بدون تكاثف |
تتبع شبكة نظام التحكم الموزع
يستخدم التنفيذ الميكانيكي لهذا المفتاح المدار ذو 24 منفذًا أقمشة توجيه دقيقة محلية للحفاظ على معدلات اتصال الشبكة. توفر واجهة اللوحة الخلفية الداخلية مقاييس عزل صارمة من قناة إلى أخرى، مما يمنع الارتفاعات الكهربائية الخارجية عالية الجهد من إتلاف مسارات ذاكرة النظام المتزامنة. يخفف هذا الهيكل الحدودي الفيزيائي من التداخل الكهرومغناطيسي عبر خطوط النحاس المجاورة، مما يحافظ على توزيع دقيق للإطارات عبر محولات بروتوكول حلقة HART 4-20 مللي أمبير المتوازية وروابط الإدخال/الإخراج البعيدة المتصلة بحافلة التحكم.
الأسئلة المتكررة
س: هل يدعم هذا المفتاح الصناعي المدار الإدخال الساخن النشط أثناء تشغيل شبكة الحافلة؟
ج: نعم. تم تصميم الأجهزة بمسارات تتبع محدودة الطاقة تسمح بالاستخراج والتركيب الساخن عبر الإنترنت دون التسبب في انخفاضات الجهد أو انقطاع حركة المرور على مسارات المعالجة المتوازية.
س: كيف يتم التعامل مع طوبولوجيا حلقات الشبكة على هذا التصميم المادي المحدد؟
ج: تنفذ بنية معالجة البرنامج الثابت خوارزميات استرداد صناعية حتمية قياسية، تقوم تلقائيًا بإزالة حجب الحلقات وتوجيه حركة البيانات عبر خطوط اتصال احتياطية أثناء سقوط منفذ مادي.
إرشادات التثبيت الميداني
-
تركيب على سكة الهيكل: قم بمحاذاة أدلة الطرف الخلفية لوحدة المفتاح بشكل مربع مع مواقع الفتحات المخصصة على حامل شبكة DeltaV. طبق قوة هبوط ثابتة حتى يتم قفل ملف تعريف أقفال التثبيت الميكانيكية.
-
مصفوفة تصريف درع الخط: قم بتوصيل جميع تصريفات كابلات RJ45 المحمية الخارجية مباشرة إلى قضيب الأرضي الرئيسي للحاوية الصناعية المشتركة. تمنع طرق التأريض بنقطة واحدة الصحيحة انتشار الضوضاء ذات الوضع المشترك.
-
فصل توجيه الموصلات: قم بتوجيه جميع خطوط الاتصال ذات 24 منفذًا في صواني أسلاك منفصلة معزولة عن إمدادات محركات التيار المتردد الكهربائية الثقيلة أو كابلات الحث التبديلية للقضاء على ضوضاء الحث المغناطيسي.
-
مراقبة الحرارة المحيطة: تحقق من بقاء مسارات تدفق الهواء في الخزانة غير معوقة أثناء التثبيت لمنع تراكم الحرارة الموضعية، مع الحفاظ على التشغيل ضمن حدود -40 درجة مئوية إلى +70 درجة مئوية المحددة.
