تفاصيل المنتج
نظرة عامة على المنتج

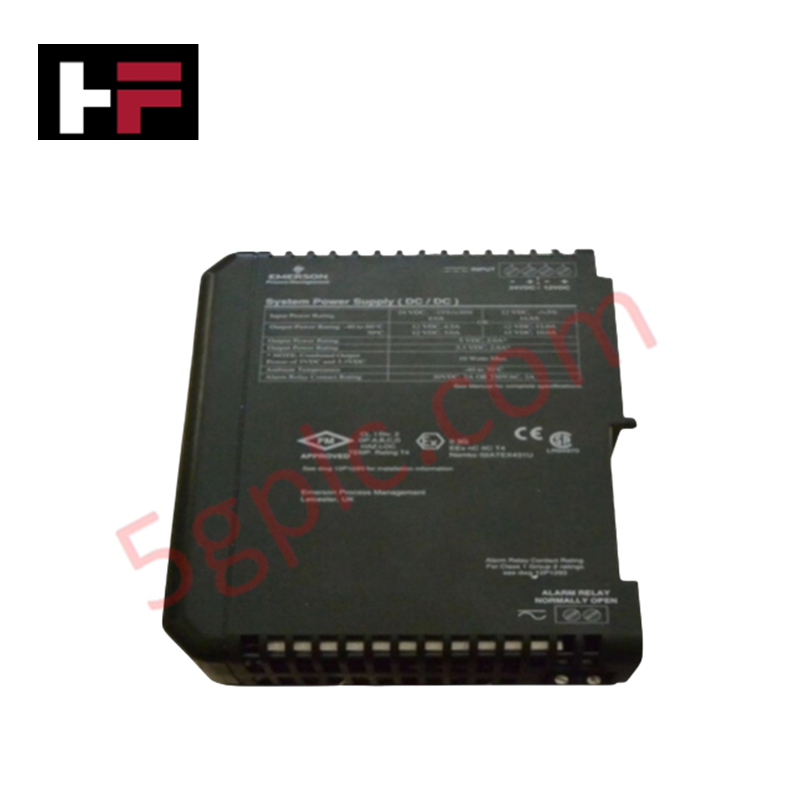

يعمل Emerson KJ1501X1-BC1 كوحدة إمداد طاقة DC/DC ذات سعة عالية ومخرج مزدوج ضمن بنية نظام التحكم الموزع DeltaV (DCS). يقوم هذا المكون المركزي للطاقة بتحويل التيار المستمر الخام الوارد إلى مسارات جهد منخفضة الضوضاء ومنظمة بشكل عالي لتغذية وحدات التحكم المحلية، وواجهات الاتصال، وقنوات الإدخال/الإخراج على اللوحة الخلفية. من خلال دمج جهات اتصال الإنذار الفيزيائية مباشرة في هيكل الجهاز، توفر الوحدة تتبعًا فوريًا لصحة النظام الداخلي وتطلق تنبيهات فورية على مستوى المصنع أثناء انقطاعات الطاقة الصاعدة. نضمن وصول وحدة إمداد الطاقة هذه بحالة جديدة 100% ومختومة من المصنع الأصلي.
المواصفات الفنية
| المعلمة | المواصفة |
| الشركة المصنعة | Emerson Automation Solutions |
| خط الإنتاج | نظام التحكم الموزع DeltaV |
| الطراز / رقم القطعة | KJ1501X1-BC1 (التجميع: KJ1501X1BC1) |
| فئة المنتج | مزودات الطاقة / وحدة إمداد الطاقة |
| التيار والجهد الداخل 1 | 5.4 A عند 24 V DC |
| التيار والجهد الداخل 2 | 14.8 A عند 12 V DC |
| الحد الأقصى لسعة الطاقة | 10 W الحد الأقصى للإخراج |
| تصنيف قناة الإخراج 1 | 4.5 A عند 12 V DC |
| تصنيف قناة الإخراج 2 | 13.0 A عند 12 V DC |
| تصنيف مرحل إنذار التيار المستمر | 2 A عند 30 V DC |
| تصنيف مرحل إنذار التيار المتردد | 2 A عند 250 V AC |
| الوزن الصافي للوحدة | 1.30 رطل (0.59 كجم) |
مزايا هندسية
-
إرسال بيانات الأعطال عبر جهات اتصال جافة مدمجة: تدمج الوحدة مرحل إنذار مزدوج التصنيف عالي التحمل يدعم حتى 2 A عند 30 V DC أو 250 V AC. يتصل هذا المفتاح المادي مباشرة بآليات السلامة الخارجية أو لوحات التنبيه SCADA، مما يشغل صفارات الإنذار المحلية أو مؤشرات غرفة التحكم فور خروج شبكة الطاقة الداخلة عن النطاقات الاسمية.
-
دائرة تنظيم متقاطع ذات مدخلين: تعالج الطوبولوجيا الداخلية المتقدمة المتعددة المدخلات (5.4 A عند 24 V DC و14.8 A عند 12 V DC) لإخراج مسارات جهد ناعمة ومنفصلة. تقوم هذه التنظيم المتقاطع بتصفية انخفاض الجهد الصناعي الشديد، وتمنع وصول نبضات كهربائية عالية التردد ناجمة عن محركات ناقل ثقيلة مجاورة أو تبديل الشبكة المحلية إلى معالجات DeltaV الحساسة.
-
تحسين التبريد الحراري لأرفف عالية الكثافة: بوزن 1.30 رطل، يستخدم الهيكل نمط تهوية مصمم لتعظيم التبريد بالحمل الحراري الطبيعي داخل الخزائن المغلقة. تدفع هذه التهيئة الطاقة الحرارية بعيدًا عن المكثفات الداخلية دون الاعتماد على مراوح تبريد ميكانيكية، مما يلغي أعطال المحامل الميكانيكية للمراوح من جدول الصيانة الخاص بك.
-
محاذاة مثبتة بإحكام على سكة الحامل: تتميز وحدة إمداد الطاقة بألسنة قفل هيكلية قوية تثبت الوحدة مباشرة على فتحات اللوحة الخلفية للطاقة القياسية في DeltaV. يحافظ هذا الاتصال الميكانيكي الصلب على محاذاة الدبابيس بدقة تحت الاهتزاز الميكانيكي الشديد، مما يمنع تقوس الاتصال المتقطع ويحافظ على استمرارية تشغيل النظام.
الأسئلة الشائعة
-
هل يتم شحن وحدة إمداد الطاقة KJ1501X1-BC1 في علبتها الأصلية؟
نعم. نقوم بتسليم وحدة إمداد الطاقة هذه حصريًا كمكون جديد 100% وأصلي من المصنع. تبقى الوحدة مختومة داخل غلاف حماية مضاد للكهرباء الساكنة أصلي من Emerson داخل علبة المصنع الأصلية، مع الحفاظ على جميع أرقام التتبع التسلسلية، والباركودات المصنعية، وعلامات مراقبة الجودة سليمة.
-
هل يمكنني تبديل وحدة إمداد الطاقة هذه أثناء تشغيل نظام DeltaV؟
يجب عليك التحقق من بنية تكرار الطاقة في نظامك قبل سحب هذه الوحدة. إذا كان الحامل يعتمد على وحدة طاقة واحدة فقط، فإن إزالة KJ1501X1-BC1 النشطة يؤدي إلى انقطاع الحافلة المحلية فورًا، مما يوقف جميع حلقات التحكم اللاحقة. اسحب هذه البطاقة أثناء التشغيل فقط إذا كان لديك وحدة إمداد طاقة ثانوية مكررة تعمل بالكامل على نفس مقطع سكة الطاقة.
-
كيف يجب توصيل جهات اتصال مرحل الإنذار لتحقيق أقصى درجات الأمان؟
قم بتوصيل جهات اتصال مرحل الإنذار المدمج في تكوين حلقة أمان مغلقة عادة (NC). يضمن هذا الأسلوب أن فقدان الطاقة المنطقية الداخلية بالكامل أو قطع كابل الإشارة يكسر الدائرة فورًا، مما يدفع وحدة التحكم المنطقية المركزية للسلامة إلى إصدار تحذير طاقة نظام حرج.
-
ما هي أفضل طريقة لحماية مداخل التيار المستمر من الارتفاعات المفاجئة الخارجية؟
ركب جهاز حماية من الارتفاعات المفاجئة الصناعية (SPD) مخصصًا في الخط الرئيسي 24 V DC قبل توجيه الطاقة إلى كتل طرف الوحدة. يعترض هذا الحاجز الخارجي ارتفاعات البرق وتفريغ الأحمال الحثية الثقيلة، مما يحمي دوائر تحويل DC/DC الداخلية للوحدة من إجهاد الجهد الزائد.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
