تفاصيل المنتج

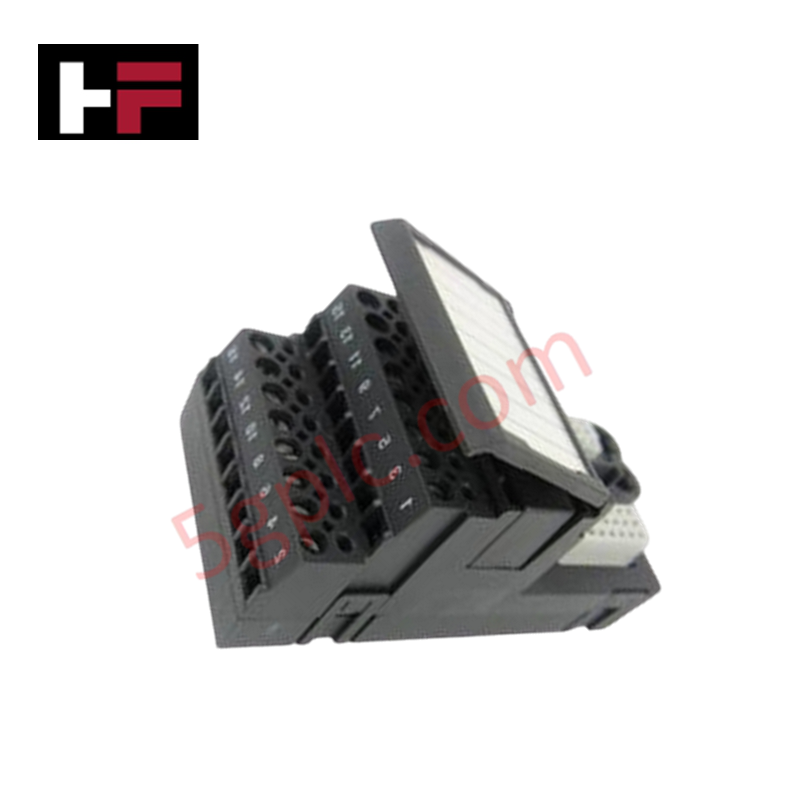

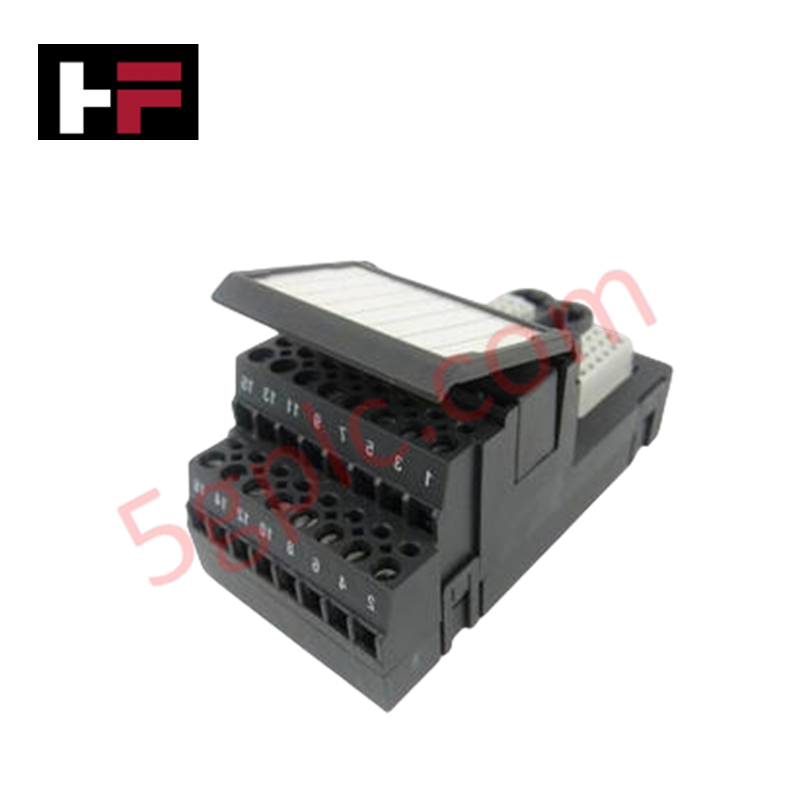

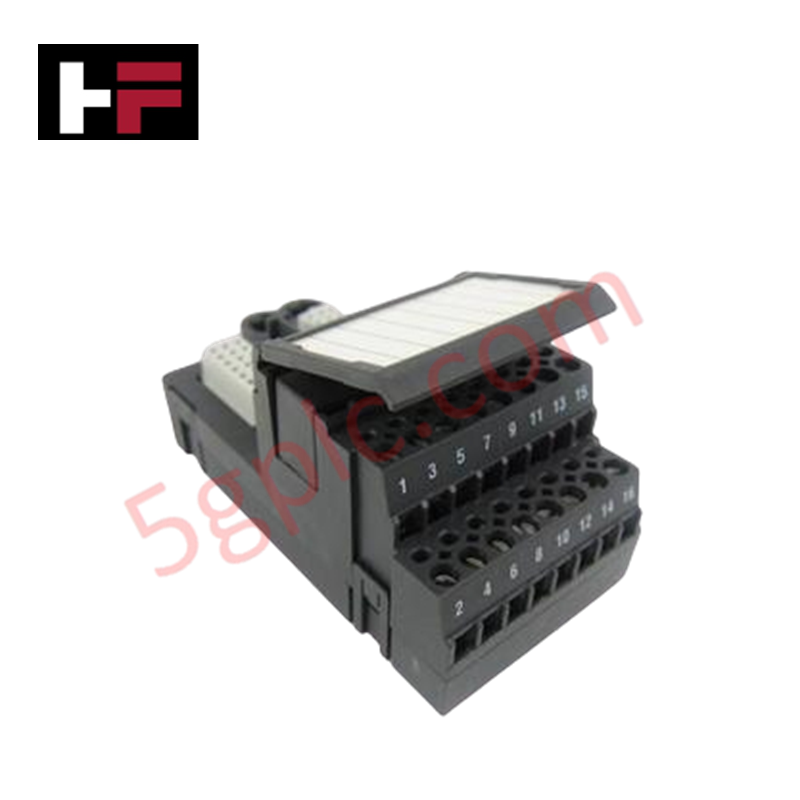

تعمل Emerson KC4011X1-BQ1 ككتلة طرفية رئيسية KC4011X1-BQ1 بسيطة ذات 40 دبوسًا تُستخدم لتنفيذ توزيع إشارة الإخراج المنفصلة عبر منصات التجميع الإلكترونية DeltaV. يقوم هذا المكون المادي بتوجيه مسارات كهربائية منطقية منظمة من عقد المعالجة إلى 16 قناة خارجية، مع إدارة تجميع الأطراف لحلقات الإخراج داخل الأجواء المعالجة الخطرة.
مواصفات الأجهزة
| المعلمة | المواصفة |
| النموذج | KC4011X1-BQ1 |
| العلامة التجارية | Emerson |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.25 كجم |
| الأبعاد | بصمة كتلة DeltaV القياسية ذات 16 قناة |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +70 درجة مئوية |
| استهلاك الطاقة | تكوين DC/DC مزدوج، 24 فولت تيار مستمر عند 100 مللي أمبير لكل دائرة قناة ميدانية |
| عدد القنوات | 16 قناة، طوبولوجيا بسيطة |
| الاتصال الفيزيائي | واجهة موصل إنهاء جماعي بـ 40 دبوسًا |
| مقاومة الصدمات | موجة نصف جيبية بقوة 10g لمدة 11 مللي ثانية |
| مقاومة الاهتزاز | 1 مم من الذروة إلى الذروة من 2 إلى 13.2 هرتز؛ 0.7g من 13.2 إلى 150 هرتز |
| الملوثات المحمولة جواً | الفئة G3 (5% إلى 95% بدون تكاثف) |
| الرطوبة النسبية | 5% إلى 95% بدون تكاثف |
| شهادة السلامة في المناطق الخطرة | معتمد من ATEX |
عزل القناة إلى القناة وقياسات التحويل
يعتمد التنفيذ الميكانيكي لهذه الكتلة الطرفية الجماعية ذات الـ 40 دبوسًا على تخطيطات أثر فيزيائية منفصلة لضمان الحفاظ المستمر على الإشارة. تدمج بنية الأجهزة معايير صارمة لعزل القناة إلى القناة عبر المسارات الستة عشر المتاحة. تمنع هذه الحدود الكهربائية تقلبات جهد الأرض الميدانية، والدوائر القصيرة في الخط، أو الاضطرابات الكهربائية في حلقة منفصلة نشطة واحدة من التسبب في تداخل أو تلف هيكلي في مسارات القياس المجاورة. تحافظ على تزامن معالجة الإشارة المستمر مع وحدات التحكم DCS الأساسية.
الأسئلة المتكررة
س: هل تدعم هذه الكتلة الطرفية الجماعية التبديل الساخن عبر الإنترنت للبطاقات المتصلة؟
ج: نعم. تسمح بنية الإنهاء السلبية باستخراج وإدخال وحدات التوصيف أو البطاقات المزودة بالطاقة المطابقة دون التسبب في شذوذات في الناقل الكهربائي، أو فقدان تتبع الإشارة، أو فقدان التكوين في الدوائر النشطة المجاورة.
س: كيف تدير بنية الطاقة الداخلية DC/DC المزدوجة تقلبات الجهد؟
ج: يقبل تكوين DC/DC المزدوج الإمداد الوارد ويثبت الجهد الكهربائي عبر واجهة اللوحة الخلفية، معزولًا الدوائر الإلكترونية الداخلية عن انخفاضات الخط والتقلبات عالية التردد في حلقة دائرة المجال 24 فولت تيار مستمر.
إرشادات التثبيت الميداني
-
محاذاة الموصل وعزم الشد: قم بمحاذاة موصل الإنهاء الجماعي ذو الـ 40 دبوسًا بدقة مع مصفوفة دبابيس المقبس. شد مثبتات التثبيت المدمجة وفقًا لمواصفات المصنع لضمان مقاومة اتصال دبابيس موحدة ومنع فقدان التتبع تحت الاهتزاز العالي.
-
مسارات الأنابيب الآمنة جوهريًا: افصل جميع كابلات الإشارة في الأجواء الخطرة عن خطوط توزيع الطاقة العالية. حافظ على مسافة مكانية لا تقل عن 50 مم بين هذه الخطوط داخل مسارات التوجيه في الحاوية للحفاظ على حدود تكوين ATEX.
-
مصفوفة تأريض الدرع: أرضي جميع دروع الكابلات الميدانية حصريًا عند شريط التأريض الرئيسي لتجميع الخزانة. يمنع تنفيذ تخطيط تأريض بنقطة واحدة صارمة الحلقات الدائرية منخفضة التردد من إفساد خطوط المنطق المنفصلة.
-
إجراءات الحاوية البيئية: عند النشر في مواقع تطابق ملفات تعريف الملوثات المحمولة جواً من الفئة G3، يجب أن تحافظ الحاوية الطرفية على تدفق هواء إيجابي الضغط وأن تبقى تحت حد الرطوبة النسبية 95% لمنع أكسدة دبابيس الاتصال.
