تفاصيل المنتج

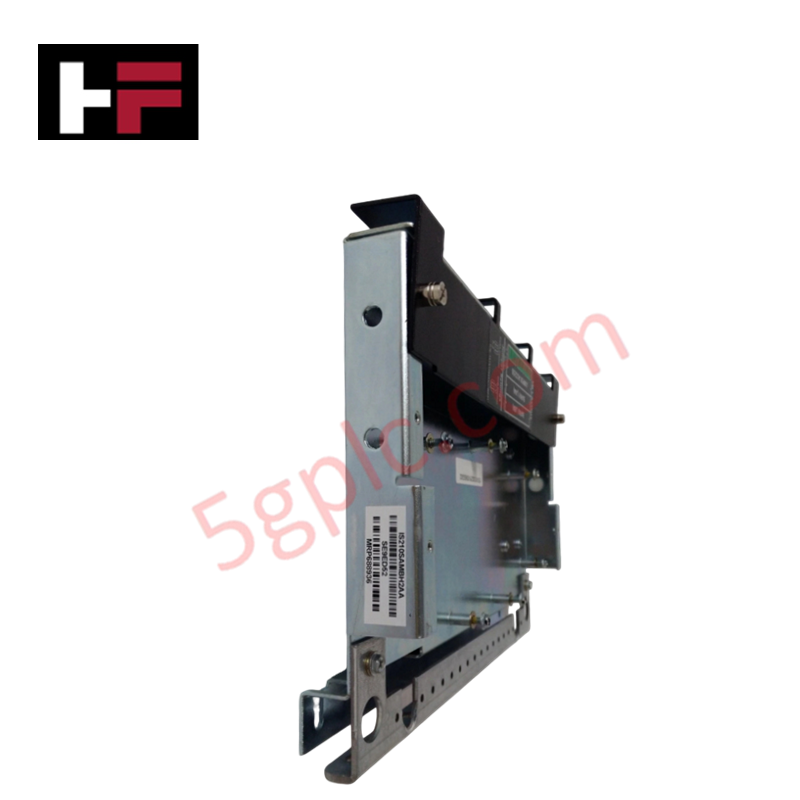

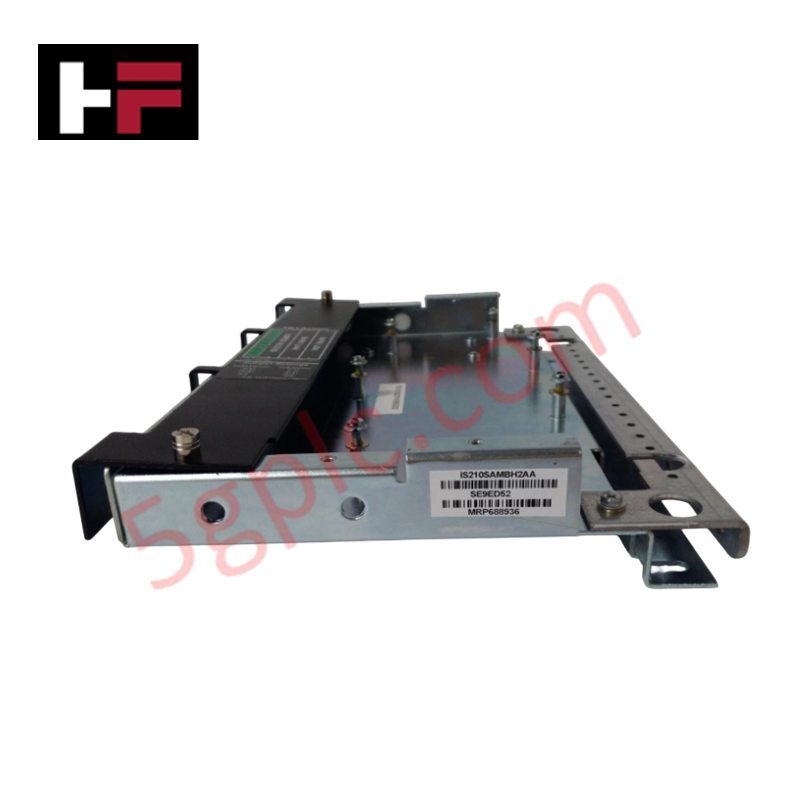

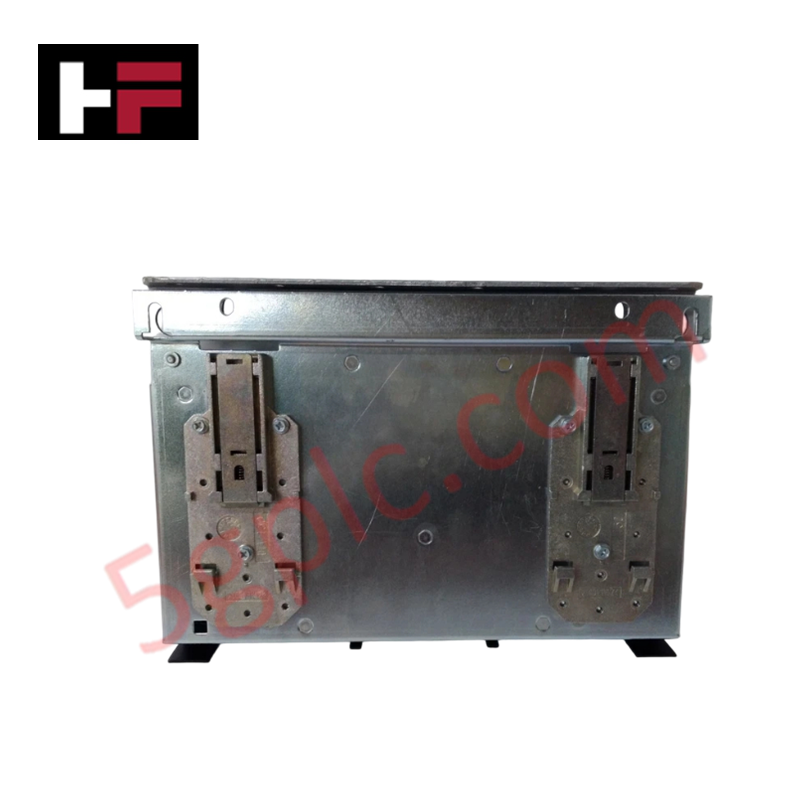

تعمل لوحة GE IS210SAMBH2AA، المعروفة أيضًا باسم لوحة الإخراج التناظري عالي الدقة/مراقبة الصوت IS210SAMBH2AA، كمكون مادي مخصص لاكتساب إشارة الضغط الديناميكي عالية الدقة والتحكم التناظري الدقيق ضمن منصات التحكم في التوربينات Mark VIe.
مواصفات الأجهزة
| المعلمة | المواصفة |
|---|---|
| النموذج | IS210SAMBH2AA |
| العلامة التجارية | جنرال إلكتريك |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 120 جم |
| الأبعاد | 170 مم × 105 مم × 32 مم |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +85 درجة مئوية |
| استهلاك الطاقة | غير محدد |
| الإخراج التناظري | 8 × VO (±10 فولت / 4-20 مللي أمبير) |
| الإدخال الصوتي | 18 × ضغط ديناميكي (24-بت) |
| العزل | 1500 فولت تيار متردد بين القنوات |
سرعة اتصال ناقل اللوحة الخلفية وتوافق البرنامج الثابت
تندمج الوحدة في بنية IONet باستخدام منفذي إيثرنت بسرعة 10/100 ميجابت في الثانية، مما يوفر معدل نقل بيانات حتمي مطلوب لإدارة التوربين في الوقت الحقيقي. تدعم بروتوكولات الاتصال SRTP وModbus TCP، مما يضمن التزامن عبر شبكة التحكم. يتم إدارة توافق تحديث البرنامج الثابت عبر اللوحة الخلفية للمتحكم، مما يسمح بتحديث معلمات منطق التصويت. تستخدم الوحدة بنية توسيع كثافة الإدخال/الإخراج التي تدعم تكوين TMR (التكرار الثلاثي الموديولي)، حيث تعمل ثلاث وحدات تصويت مستقلة بالتزامن للحفاظ على سلامة البيانات ومنع نقاط الفشل المفردة داخل حلقة التحكم.
الأسئلة المتكررة
س: هل يمكن لـ IS210SAMBH2AA الحفاظ على دقة الإخراج إذا فشلت إحدى وحدات TMR؟
ج: نعم، تسمح بنية TMR 2oo3 للوحدة بالاستمرار في تنفيذ أوامر الإخراج التناظري بناءً على الوحدات العاملة المتبقية، مما يضمن التحكم المستمر رغم وجود عطل في أحد الفروع.
س: هل يتطلب عزل 1500 فولت تيار متردد بين القنوات درعًا خارجيًا؟
ج: بينما يتم تصنيف العزل الجلفاني الداخلي عند 1500 فولت تيار متردد، يتطلب الحفاظ على سلامة الإشارة في نطاق الصوت من 10 هرتز إلى 20 كيلوهرتز استخدام كابلات مزدوجة ملتفة مع درع مزدوج وتوصيلات بزاوية 360 درجة عند نقطة الدخول لتقليل الضوضاء عالية التردد.
س: هل هناك قيود حرارية محددة للتشغيل المستمر عند 85 درجة مئوية؟
ج: بالرغم من تصنيف المكون للعمل حتى 85 درجة مئوية، فإن القدرة الكاملة ودقة القياس مضمونة حتى 65 درجة مئوية. قد يتطلب التشغيل المستمر فوق 65 درجة مئوية تبريدًا إضافيًا بالهواء للحفاظ على متوسط زمن بين الأعطال (MTBF) البالغ 200,000 ساعة.
إرشادات التركيب الميداني
- متطلبات التثبيت: يجب تركيب الوحدة على سكة DIN مؤرضة أو داخل فتحة VME معتمدة. تأكد من أن سطح التثبيت يوفر ربطًا متساوي الجهد مع حافلة الأرضية في الخزانة لإدارة الإجهاد الكهربائي العابر.
- فصل الإشارات: حافظ على فصل مادي بين أسلاك الإدخال الصوتي عالية الحساسية وخطوط الطاقة ذات التيار العالي. يُنصح بمسافة لا تقل عن 150 مم لمنع التداخل الكهرومغناطيسي.
- الكابلات والتوصيل: استخدم كابلات محمية لجميع مدخلات الضغط الديناميكي. تأكد من توصيل الدروع إلى الهيكل عند نقطة دخول الوحدة باستخدام مشابك منخفضة المقاومة؛ تجنب التوصيلات ذات الذيل القصير التي قد تسبب حثًا كهربائيًا.
- الصيانة: افحص بانتظام منافذ واجهة الإيثرنت للتأكد من عدم وجود أكسدة، وتأكد من تثبيت مشابك قفل سكة DIN بالكامل للحفاظ على الاستقرار الميكانيكي في بيئات الاهتزاز العالي.
