تفاصيل المنتج
نظرة عامة على المنتج

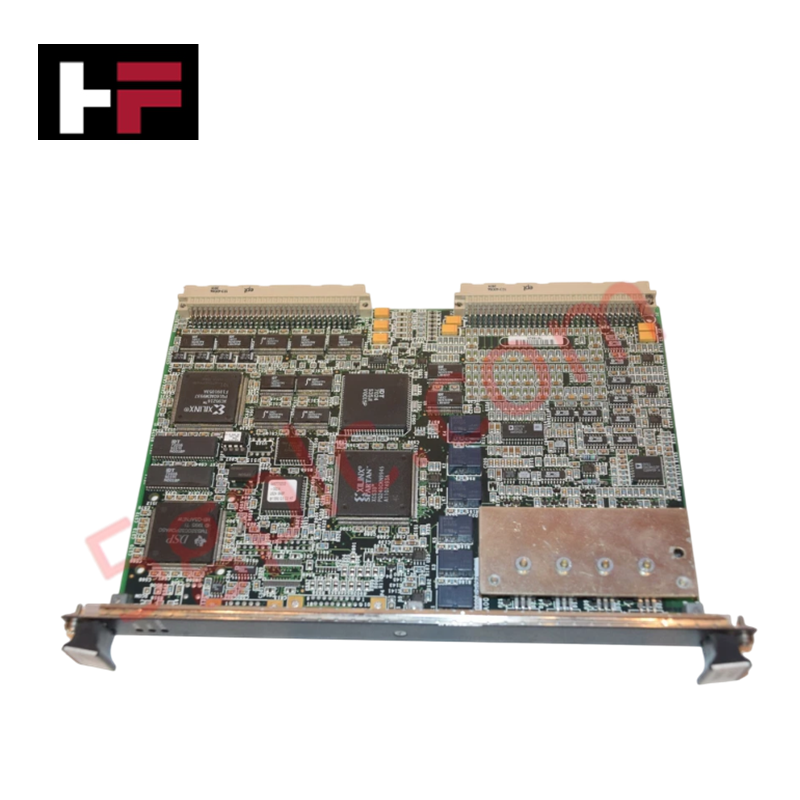

تعمل IS200VTCCH1CBB كلوحة معالجة ترموقبل عالية الدقة ضمن بنية التحكم General Electric Mark VI Speedtronic. تقوم هذه القطعة الأصلية الجديدة 100% برقمنة إشارات حرارية منخفضة الجهد من عادم التوربين، وغرف الاحتراق، والمحامل لتسهيل المراقبة الفورية والحماية من ارتفاع درجة الحرارة. من خلال دمج معالج دقيق AMD-K6 بسرعة 300 ميجاهرتز على اللوحة، تنفذ لوحة VTCC تعويض الوصلة الباردة والتسطيح محليًا، مما يوفر لجهاز التحكم Mark VI بيانات دقيقة عن درجة الحرارة ضرورية للحفاظ على صحة وكفاءة التوربين حراريًا.
المواصفات الفنية
تستخدم IS200VTCCH1CBB طبقات أجهزة متخصصة للحفاظ على دقة الإشارة في بيئات صناعية عالية التداخل الكهرومغناطيسي.
| الميزة | تفاصيل المواصفات |
| الشركة المصنعة | جنرال إلكتريك (GE) |
| رقم القطعة | IS200VTCCH1CBB |
| السلسلة | Mark VI |
| المعالج الدقيق | AMD-K6 بسرعة 300 ميجاهرتز |
| سعة الإدخال | 12 قناة تفاضلية |
| أنواع الترموقبل المدعومة | النوع E، J، K، S |
| تحويل A/D | دقة عالية 16-بت |
| نطاق الإدخال | -8 مللي فولت إلى +45 مللي فولت |
| رفض الوضع العادي | 250 مللي فولت |
| درجة حرارة التشغيل | -30 إلى 65 درجة مئوية |
| التصنيع | تكنولوجيا التركيب السطحي (SMT) |
| بلد المنشأ | الولايات المتحدة الأمريكية (USA) |
مزايا هندسية
-
رسم حراري عالي الدقة: يوفر محول A/D بدقة 16-بت دقة استثنائية عند معالجة نطاقات الترموقبل من -8 مللي فولت إلى +45 مللي فولت. تتيح هذه الدقة للنظام اكتشاف تدرجات حرارية دقيقة عبر ترموقبلات عادم التوربين، وهو أمر حيوي للكشف المبكر عن عدم استقرار الاحتراق أو أعطال الموقد.
-
كبت ضوضاء متفوق: توفر بنية اللوحة رفض وضع عادي بقيمة 250 مللي فولت وتعالج جهد وضع مشترك +5 فولت. تقوم هذه المرشحات المادية بإزالة التداخل الكهرومغناطيسي الناتج عن أنظمة الإشعال عالية الجهد والمحركات الكبيرة القريبة، مما يضمن وصول بيانات درجة حرارة نظيفة فقط إلى المنظم.
-
معالجة محلية حتمية: يتولى معالج AMD-K6 بسرعة 300 ميجاهرتز على اللوحة جميع مهام تكييف الإشارة والتسطيح. تضمن هذه الذكاء الموزع بقاء بيانات الحرارة متسقة ومحدثة بغض النظر عن حمل وحدة المعالجة المركزية في المتحكم الرئيسي، مما يحافظ على معدلات المسح الحتمية المطلوبة لمنطق فصل التوربين.
-
تحمل مناخي شديد: صممت GE لوحة VTCC لتعمل بشكل موثوق بين -30 درجة مئوية و65 درجة مئوية. يمنع استخدام تكنولوجيا التركيب السطحي الصناعية (SMT) الإجهاد الحراري على وصلات اللحام، مما يضمن بقاء اللوحة على قيد الحياة خلال دورات الحرارة والاهتزازات الميكانيكية النموذجية لخزانة التحكم في محطة الطاقة.
الأسئلة الشائعة
-
هل وحدة IS200VTCCH1CBB جديدة أصلية؟
نعم. نحن نوفر هذا المنتج حصريًا كـ جديدة 100% أصلية من المصنع. تصل كل لوحة في غلافها الأصلي المضاد للكهرباء الساكنة مع جميع علامات التفتيش المصنعية لضمان مطابقتها لأعلى معايير E-E-A-T للموثوقية الصناعية.
-
ما أنواع الترموقبل التي يمكنني استخدامها مع هذه اللوحة؟
تدعم IS200VTCCH1CBB بشكل أصلي ترموقبل النوع E، J، K، وS. يجب اختيار منحنى الترموقبل المحدد ضمن إعدادات دليل GEH-6421V أثناء تكوين البرنامج لضمان التسطيح الصحيح لإشارات الملي فولت المدخلة.
-
كيف تتعامل اللوحة مع تعويض الوصلة الباردة (CJC)؟
تعمل اللوحة بالتعاون مع لوحات طرفية تحتوي على حساسات CJC (عادةً ترمستورات). يدمج المعالج على اللوحة هذه القراءات لدرجة الحرارة المحيطة لحساب درجة حرارة الوصلة الحقيقية عند طرف المجس، مما يلغي الأخطاء الناتجة عن التغيرات الحرارية عند نقاط التوصيل.
-
ما هو متطلب الصيانة النموذجي لهذه الوحدة؟
باعتبارها لوحة معالجة صلبة الحالة، لا تتطلب VTCC صيانة ميكانيكية روتينية. ومع ذلك، نوصي بالتحقق دوريًا من تثبيت اللوحة داخل رف VME لضمان اتصال كهربائي مثالي وتأريض جيد ضد اللوحة الخلفية.
