تفاصيل المنتج

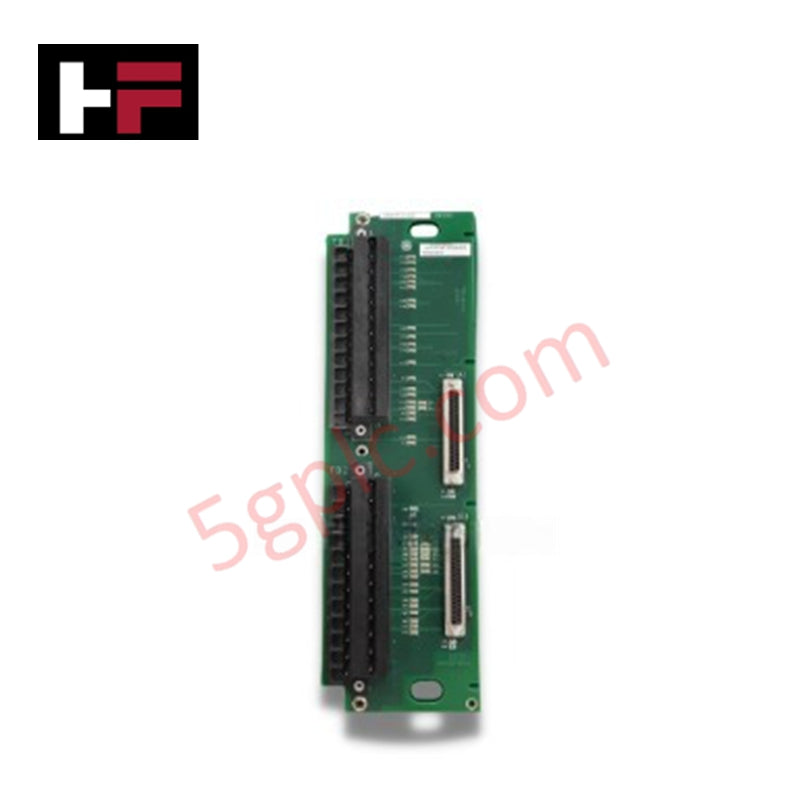

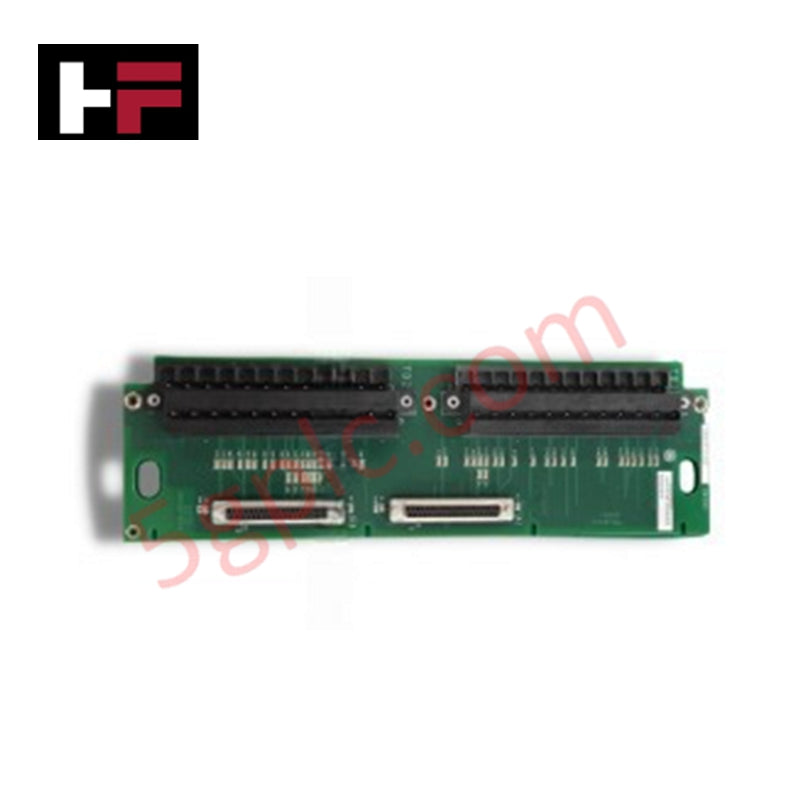

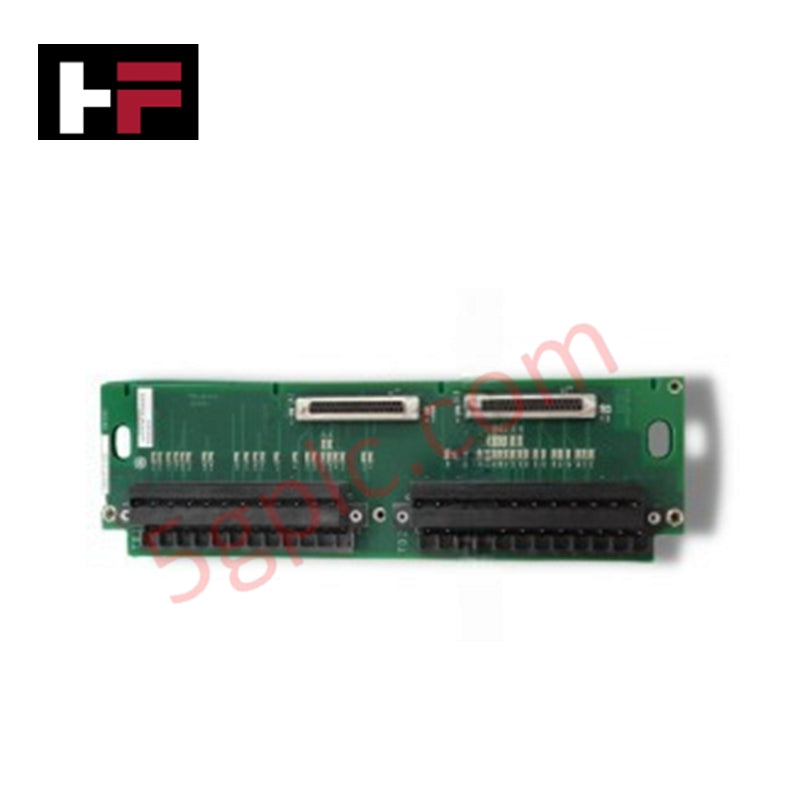

مُكوّن لاستشعار درجة الحرارة المنفصل في أنظمة التحكم Mark VIe، توفر لوحة طرفية إدخال RTD GE IS200TRTDH1D (IS200TRTDH1D) تنفيذًا مباشرًا ماديًا/كهربائيًا. تستقبل هذه اللوحة الطرفية 16 مدخل RTD بثلاثة أسلاك عبر كتلتين طرفيتين من نوع الحاجز، مع توفير قمع مدمج للتيارات المفاجئة والضوضاء عالية التردد للحفاظ على سلامة الإشارة قبل معالجة البيانات بواسطة حزم الإدخال/الإخراج PRTD المرتبطة.
المواصفات الفنية للأجهزة
| المعامل | المواصفة |
|---|---|
| النموذج | IS200TRTDH1D |
| العلامة التجارية | جنرال إلكتريك |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | غير محدد |
| الأبعاد | شكل لوحة طرفية قياسي لنظام Mark VIe |
| درجة حرارة التشغيل | نطاق قياسي صناعي |
| استهلاك الطاقة | يعتمد على تكوين حلقة الإدخال |
| المدخلات | 16 × RTD بثلاثة أسلاك |
الخصائص التقنية للتحكم الصناعي والمحركات
تسهل بنية وحدة TRTDH1D التشغيل الأحادي، حيث تتصل بحزمتين من حزم الإدخال/الإخراج PRTD لالتقاط 16 إشارة RTD. يتضمن التصميم دوائر مخصصة لقمع الضوضاء لتقليل التداخل الكهرومغناطيسي في مرحلة الإدخال، مما يضمن تحويل بيانات درجة الحرارة بدقة عالية. يتم إدارة الاتصال الحتمي من خلال دمج معالج الإدخال/الإخراج؛ يجب على المستخدمين التأكد من توافق فلاش البرنامج الثابت بين حزم PRTD والمعالج المركزي للتحكم للحفاظ على دقة تقارير درجة الحرارة. يتم توسيع كثافة الإدخال/الإخراج باستخدام كتل طرفية عالية الكثافة، تدعم أسلاك حتى مقاس #12 AWG، مع ضرورة الالتزام الدقيق بإعدادات سرعة ناقل الحافلة الخلفية لمزامنة مسح البيانات.
الأسئلة المتكررة
س: هل يدعم IS200TRTDH1D التكرار المعياري الثلاثي (TMR)؟
ج: لا. تم تخصيص TRTDH1D لتطبيقات التشغيل الأحادي. يتصل بحزمتين من حزم الإدخال/الإخراج PRTD لتوفير 16 مدخلًا، بينما تتطلب تكوينات TMR أنواعًا مختلفة من لوحات الإدخال الطرفية (مثل TRTDH1B) القادرة على توزيع المدخلات إلى ثلاث لوحات VRTD.
س: كيف يجب إنهاء أسلاك RTD ذات الدرع المزدوج على هذه اللوحة؟
ج: يجب إنهاء جميع الأسلاك ذات الدرع المزدوج عند شريط طرف الدرع المدمج في الكتل الطرفية. ترتبط هذه الأشرطة بأرضية الهيكل، مما يوفر مسارًا مستمرًا لتصريف التداخل الكهرومغناطيسي بعيدًا عن عناصر استشعار RTD.
إرشادات التركيب الميداني
- إنهاء الأسلاك: قم بتوصيل أسلاك إشارة RTD مباشرة على الكتل الطرفية من نوع الحاجز. تستقبل كل كتلة من الكتل الـ 24 أسلاكًا حتى مقاس #12 AWG. ثبت الكتل الطرفية باستخدام المسمارين المرفقين لمنع ارتخائها بسبب الاهتزاز.
- التدريع: استخدم أسلاك ذات درع مزدوج لجميع وصلات RTD. أنهِ التدريع عند شريط طرف الدرع في اللوحة؛ تأكد من إنهاء التدريع النهائي بشكل صحيح عند الجهاز الميداني للقضاء على حلقات الأرض.
- التوصيل بالمعالج: اربط اللوحة بحزمتين من حزم الإدخال/الإخراج PRTD باستخدام الموصلات المخصصة من نوع DC. تحقق من تثبيت هذه الوصلات بالكامل وخلوها من الأوساخ للحفاظ على نقل إشارة موثوق إلى معالجات الإدخال/الإخراج.
- تقليل الضوضاء: تأكد من تأريض هيكل اللوحة الطرفية بأرضية منخفضة المقاومة. تجنب تمرير كابلات إدخال RTD بالتوازي مع خطوط الطاقة AC عالية الجهد لمنع الحث الإشاري وأخطاء القياس.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
