تفاصيل المنتج

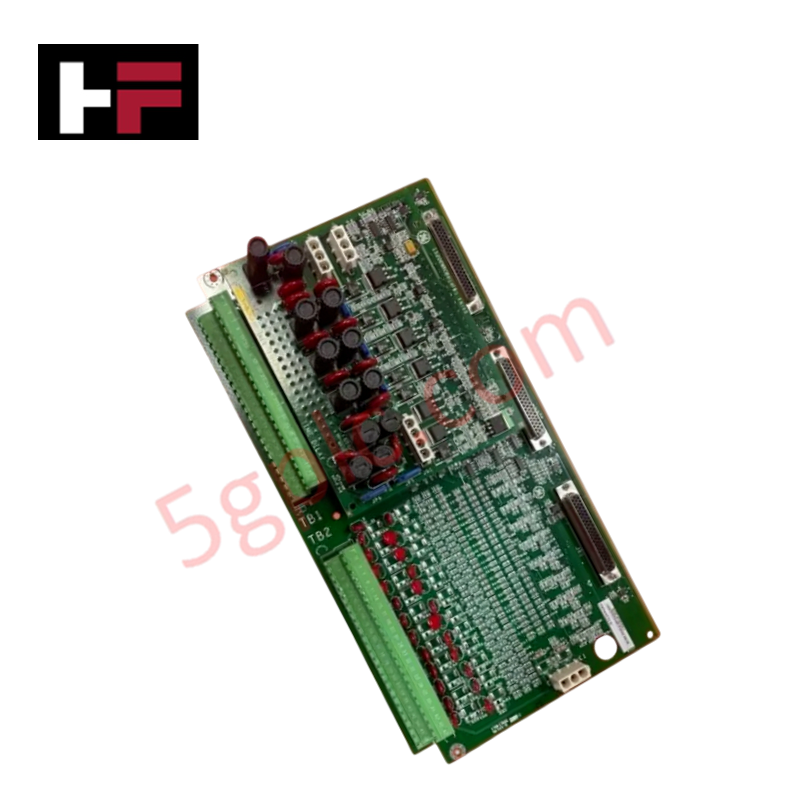

مصمم لإدارة الإشارات المنفصلة والتحكم القائم على المرحلات ضمن بنى Mark VIe، توفر لوحة GE IS200TDBTH6A (IS200TDBTH6A لوحة طرفية للإدخال/الإخراج المنفصل) تنفيذًا مباشرًا ماديًا وكهربائيًا لتوجيه إشارات الإدخال/الإخراج متعددة القنوات.
المواصفات الفنية
| المعامل | المواصفة |
|---|---|
| النموذج | IS200TDBTH6A |
| العلامة التجارية | جنرال إلكتريك |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | تجميع لوحة طرفية قياسية |
| الأبعاد | 17.8 سم × 33.02 سم |
| درجة حرارة التشغيل | -30 درجة مئوية إلى 65 درجة مئوية |
| استهلاك الطاقة | +5 فولت تيار مستمر (التحكم)، 24 فولت تيار مستمر (الإدخال/الإخراج) |
| الإدخال/الإخراج الرقمي | 24 قناة |
| قنوات المرحل | 12 |
شبكات Profinet / EtherNet/IP الحتمية
تعمل لوحة IS200TDBTH6A كنقطة واجهة حاسمة ضمن منصة التحكم Mark VIe، مما يتيح معالجة إشارات حتمية لأجهزة الحقل المنفصلة. تدمج اللوحة ترشيحًا للإدخال قائمًا على الأجهزة لتقليل الضوضاء وتوفر قدرة رفض تصل إلى 12 فولت RMS لتداخل الجهد المتردد الوارد. تم تحسين سرعة الاتصال عبر ناقل اللوحة الخلفية لضمان معالجة تغييرات الحالة عبر 24 قناة رقمية و12 مخرج مرحل ضمن دورات المسح المحددة. تتم إدارة توافق فلاش البرنامج الثابت عبر حزمة الإدخال/الإخراج المضيفة، مما يضمن بقاء انتقالات المنطق متزامنة مع متطلبات توقيت النظام. تدعم اللوحة توسيع كثافة الإدخال/الإخراج من خلال هيكلها المدمج للتركيب على السطح، مما يسمح بتحكم عالي الكثافة في المرحلات دون التأثير على سلامة الإشارة.
الأسئلة المتكررة
س: هل يمكن تبديل لوحة IS200TDBTH6A أثناء تشغيل النظام؟
ج: لا. يجب استبدال هذه اللوحة الطرفية مع إيقاف تشغيل رف التحكم لمنع حدوث دوائر كهربائية قصيرة أو تلف في ناقل الاتصال باللوحة الخلفية.
س: هل قنوات المرحل الـ 12 معزولة عن قنوات الإدخال/الإخراج الرقمية الـ 24؟
ج: يتطلب تصميم اللوحة توصيلًا صحيحًا في الحقل وممارسات التظليل لضمان العزل بين دوائر تبديل المرحل عالية الطاقة ومدخلات الإشارة الرقمية منخفضة الطاقة.
إرشادات التركيب الميداني
- التركيب: ثبت اللوحة باستخدام نقاط التثبيت المخصصة داخل خزانة التحكم. تأكد من وجود مسافة كافية عن الكابلات عالية الجهد لمنع الضوضاء الحثية على مسارات الإشارة المنفصلة.
- التوصيل: قم بإنهاء جميع وصلات الإدخال/الإخراج الرقمية والمرحل إلى كتل الأطراف. استخدم كابلات محمية للوصلات الطويلة، وقم بإنهاء الدروع عند ناقل تأريض الخزانة لقمع التداخل في الوضع المشترك.
- تحميل المرحل: تحقق من أن تصنيفات التيار والجهد للأحمال الخارجية المتصلة بقنوات المرحل الـ 12 لا تتجاوز قدرة التبديل المصنفة للوحة. استخدم ثنائيات القمع عند تبديل الأحمال الحثية لتمديد عمر تلامسات المرحل.
- البيئة: حافظ على درجة حرارة التشغيل المحيطة بين -30 درجة مئوية و65 درجة مئوية. تأكد من وجود تدفق هواء كافٍ في الخزانة لتبديد الحرارة الناتجة أثناء عمليات تبديل المرحل عالية الحمل.
- التحقق: قبل التشغيل، أكد تعيين المنطق لجميع القنوات الرقمية الـ 24 ومخارج المرحل الـ 12 عبر برنامج تكوين Mark VIe. قم بإجراء فحص استمرارية لجميع التوصيلات الميدانية قبل تشغيل دوائر الإدخال/الإخراج.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
