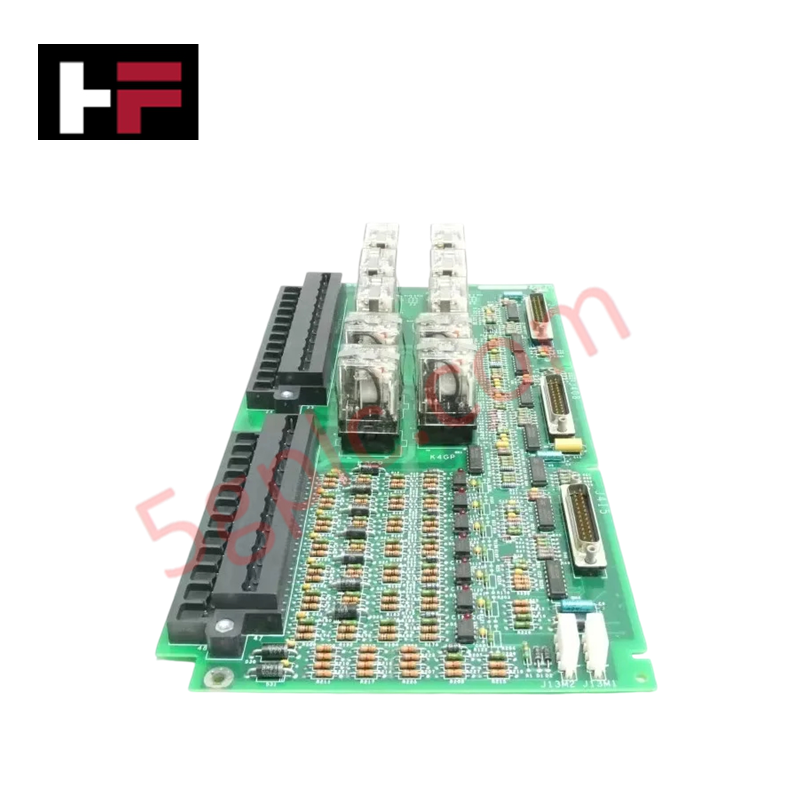

IS200ECTBG1A | GE | لوحة طرف اتصال المثيرIS200ECTBG1A | GE | لوحة طرف اتصال المثيرIS200ECTBG1A | GE | لوحة طرف اتصال المثير
IS200ECTBG1A | GE | لوحة طرف اتصال المثير
IS200ECTBG1A | GE | لوحة طرف اتصال المثير
IS200ECTBG1A | GE | لوحة طرف اتصال المثير

IS200ECTBG1A | GE | لوحة طرف اتصال المثير


Only 10 left - Selling fast

رمز المنتج: IS200EXHSGREC

نوع المنتج : لوحات طرفية

بائع المنتج : General Electric


  • قطع أصلية 100% – إرجاع بدون مخاطر خلال 30 يومًا
  • ضمان لمدة سنة واحدة ودعم خبير لكل طلب

تفاصيل المنتج

مُكوَّن لإنهاء إشارة التلامس في أنظمة التحكم في الإثارة EX2100، توفر لوحة طرف التلامس للمثير GE IS200ECTBG1A (IS200ECTBG1A) تنفيذًا مباشرًا ماديًا/كهربائيًا.

مواصفات الأجهزة

المعلمة المواصفة
النموذج IS200ECTBG1A
العلامة التجارية GE
المنشأ الولايات المتحدة الأمريكية
الأبعاد 33.0 سم × 17.8 سم
درجة حرارة التشغيل -30 درجة مئوية إلى +65 درجة مئوية
استهلاك الطاقة 125 فولت تيار مستمر اسمي
التقنية تركيب على السطح

خصائص التحكم الصناعي والمحركات

تُسهل لوحة IS200ECTBG1A منطق الواجهة للتحكم في الإثارة، حيث تدير مدخلات التلامس ومخرجات الفصل ضمن نظام EX2100. تدعم اللوحة معالجة الإشارات الحتمية من خلال التفاعل مع لوحة EMIO، التي تتحكم في مخرجات تلامس Form-C وإدارة القفل. تشمل قدرات المراقبة ستة مدخلات تلامس مساعدة تعمل بجهد 70 فولت تيار مستمر، إلى جانب دعم مخصص لمدخلات التلامس 52G و86G. في التكوينات المكررة، تتلقى لوحة ECTBG1 الطاقة من وحدتي التحكم M1 وM2، مما يضمن توفر الإشارة بشكل آمن. تحافظ بنية التركيب على السطح على سلامة الإشارة عبر مسارات الإدخال/الإخراج عالية الكثافة، مما يضمن التزامن بين منظم الإثارة وأجهزة التلامس المثبتة في الميدان.

الأسئلة المتكررة

س: هل يمكن تبديل IS200ECTBG1A بين هياكل التحكم المكررة والبسيطة؟

ج: لا. تم تصميم نسخة ECTBG1 خصيصًا لتطبيقات التحكم المكررة، بينما تتطلب تطبيقات التحكم البسيط نسخة ECTBG2. الاستخدام غير الصحيح سيؤدي إلى تعارض في تعيين الإدخال/الإخراج وأخطاء محتملة في منطق التحكم.

س: هل يمكن تبديل هذه اللوحة الطرفية أثناء تشغيل التوربين؟

ج: لا. تعمل اللوحة بجهد 125 فولت تيار مستمر وتدير مخرجات الفصل الحرجة. إزالة أو تركيب اللوحة أثناء تشغيلها سيقطع حلقات تلامس الإثارة، مما قد يؤدي إلى إيقاف طارئ لنظام الإثارة.

إرشادات التركيب الميداني

  • التركيب: تأكد من تثبيت اللوحة في وضع مستقر داخل خزانة الإثارة. حافظ على فراغ حول اللوحة لمنع تراكم الحرارة، مع الالتزام بنطاق درجة حرارة التشغيل المحدد.
  • توصيل الإشارات: قم بتوصيل جميع أسلاك مدخلات التلامس ومخرجات الفصل بإحكام على كتل الأطراف. استخدم أكمام الأسلاك على الأسلاك المجدولة لضمان اتصالات عالية الضغط ومنخفضة المقاومة.
  • التأريض: تحقق من أن قضيب التأريض في الخزانة مربوط بشكل صحيح بهيكل اللوحة لتقليل التداخل الكهرومغناطيسي وضمان استقرار جهد الترطيب 70 فولت تيار مستمر.
  • عزل الدائرة: حافظ على فصل مادي بين أسلاك مصدر الطاقة 125 فولت تيار مستمر وأسلاك الإشارات منخفضة الجهد لمنع الاقتران الحثي وتفعيل التلامس غير المقصود.

معلومات إضافية

  • قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
  • ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
  • ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
  • الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
  • الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
  • إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
