تفاصيل المنتج

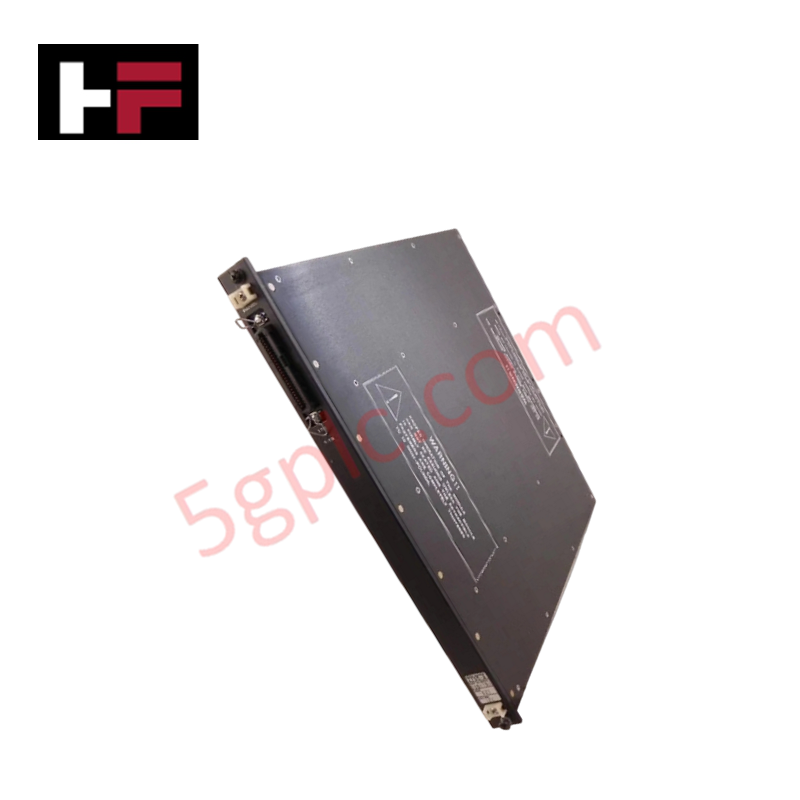

إن Invensys Triconex 3623 وحدة خرج رقمية خاضعة للإشراف، بتصميم التكرار المعياري الثلاثي (TMR)، ومخصصة لتطبيقات السلامة ذات التوافر العالي. تعمل بجهد اسمي قدره 120 VDC، وتوفر 16 قناة خرج مشتركة مع إشراف مدمج على النقاط، ما يضمن تبديل الأحمال بموثوقية ومراقبة مستمرة لدوائر التوصيل الميدانية ضمن البنى ذات الأهمية الحرجة للسلامة.
تكامل النظام والإشراف
تستخدم الوحدة بنية TMR لتوفير تبديل متحمّل للأعطال عبر نقاط الخرج المشتركة الست عشرة. تتضمن كل قناة وظيفة خرج خاضعة للإشراف لاكتشاف أعطال أسلاك التوصيل الميدانية واستمرارية الحمل. وتوفر مؤشرات التشخيص على اللوحة الأمامية رؤية فورية للحالة، عبر مصابيح LED مخصصة للحالات PASS وFAULT وACTIVE وPOWER، بالإضافة إلى مؤشرات LOAD مستقلة لكل قناة.
تتضمن وحدات إنهاء التوصيلات الميدانية مصاهر سريعة الاستجابة بقدرة 1A لحماية القنوات الفردية من حالات التيار الزائد، مع الحفاظ على تصنيف عزل النقطة عند 1,500 VDC.
المواصفات
| المعلمة | المواصفات |
|---|---|
| الطراز | 3623 |
| العلامة التجارية | Invensys (Triconex) |
| البنية | TMR (التكرار المعياري الثلاثي) |
| نوع المنتج | وحدة خرج رقمية خاضعة للإشراف |
| قنوات الخرج | 16، مشتركة |
| الجهد الاسمي | 120 VDC |
| نطاق الجهد | 90-150 VDC |
| أقصى جهد تشغيل | 160 VDC |
| هبوط الجهد النموذجي | < 1.5 VDC |
| استهلاك الطاقة (المنطق) | < 10 W |
| الحد الأقصى لمعدل التيار | 0.8 A لكل نقطة |
| الحد الأقصى لتيار الاندفاع | 4 A لكل نقطة لمدة 10 ms |
| الحد الأدنى للحمل المطلوب | 30 mA |
| الحد الأقصى لتسرب الحمل | 4 mA |
| مصاهر التوصيلات الميدانية | 1 A سريعة الاستجابة (في وحدة إنهاء التوصيلات الميدانية) |
| تصنيف العزل | 1,500 VDC |
| مؤشرات التشخيص | PASS وFAULT وACTIVE وPOWER وLOAD (مؤشر واحد لكل نقطة) |
| رمز اللون | أزرق فولاذي |
الأسئلة الشائعة
س: ما الحد الأدنى للحمل المطلوب لنقاط الخرج الرقمية في Triconex 3623؟
ج: تتطلب كل قناة حملاً أدنى قدره 30 mA لضمان التشغيل السليم ومراقبة الإشراف.
س: ما آليات الحماية المستخدمة لنقاط الخرج الفردية في 3623؟
ج: توفر المصاهر سريعة الاستجابة بقدرة 1 A، الموجودة في وحدة إنهاء التوصيلات الميدانية المرتبطة، حماية من التيار الزائد.
