تفاصيل المنتج

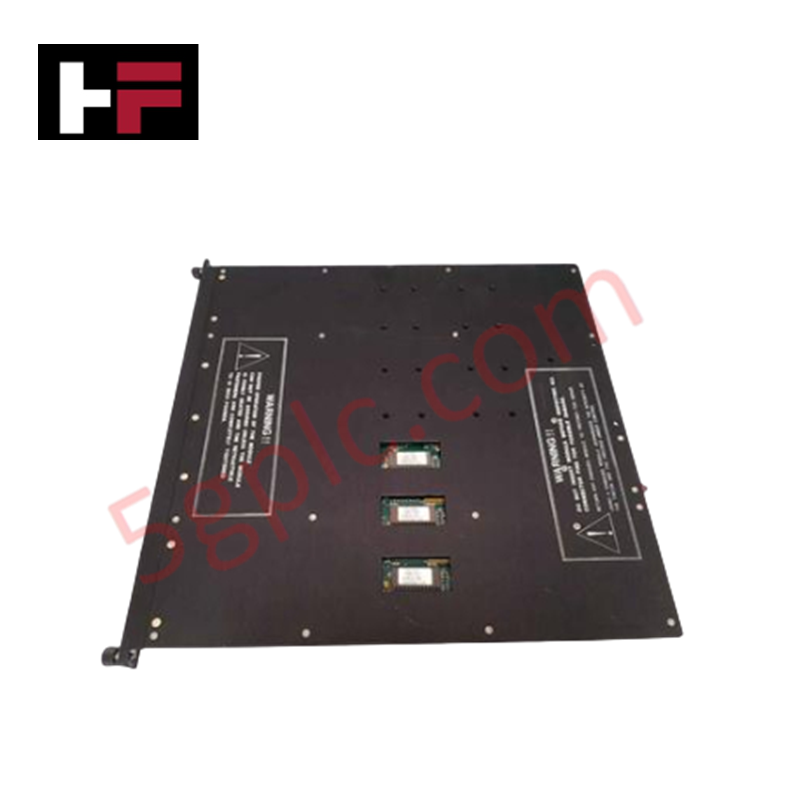

إن وحدة 3603E من Invensys Triconex هي وحدة إخراج رقمية مصممة بتقنية التكرار الثلاثي المعياري (TMR)، لأنظمة السلامة والتحكم الصناعية عالية التوافر. تعمل بجهد اسمي قدره 120 VDC، وتتلقى أوامر الإخراج من المعالجات الرئيسية عبر ثلاث قنوات معزولة، وتعالجها من خلال دوائر تصويت رباعية لتشغيل 16 إشارة إخراج ميدانية مشتركة.
سلامة الإشارة والتشخيص
لضمان تحمّل الأعطال والكشف المبكر عنها، تتميز الوحدة بدوائر مدمجة لإعادة تغذية الجهد، تتحقق باستمرار من تشغيل مفاتيح الإخراج وتكشف الأعطال الميدانية الكامنة. وتظهر التغطية التشخيصية الشاملة عبر مؤشرات اللوحة الأمامية، التي تعرض الحالة العامة للوحدة (PASS، FAULT، ACTIVE)، وحالات النقاط (ON/OFF)، وحالات الأحمال الميدانية/المصاهر (LOAD/FUSE). ويكشف الرصد المستمر أعطال القنوات دون التسبب في تعطل الوحدة.
المفاتيح الميكانيكية والصيانة
تدعم وحدة 3603E وظيفة الوحدة الاحتياطية القابلة للتبديل أثناء التشغيل، ما يتيح استبدال الوحدات المعطلة عبر الإنترنت دون مقاطعة تشغيل النظام أو الأسلاك الميدانية. وتمنع المفاتيح الميكانيكية في هيكل الوحدة إدخالها بشكل غير صحيح في فتحات الهيكل غير المناسبة، فتحمي الوحدة ووصلات اللوحة الخلفية. وتتطلب كل نقطة إخراج توصيل أسلاك طاقة ميدانية لتزويد الأحمال المتصلة بالتيار، كما أنها محمية بمصهر مستقل سريع الفصل بقدرة 1.0 A.
المواصفات
| المعلمة | المواصفات |
|---|---|
| الطراز | 3603E |
| العلامة التجارية | Invensys (Triconex) |
| البنية | TMR (التكرار الثلاثي المعياري) |
| نوع المنتج | وحدة إخراج رقمية |
| قنوات الإخراج | 16، مشتركة |
| الجهد الاسمي | 120 VDC |
| نطاق الجهد | 90-150 VDC |
| هبوط الجهد المعتاد | < 1.5 VDC |
| الحد الأقصى لمعدل التيار | 0.8 A لكل نقطة |
| الحد الأقصى لتيار الاندفاع | 4 A لكل نقطة لمدة 10 ms |
| الحد الأقصى لتسرب الحمل | 2 mA @ 60 Hz |
| المصاهر الميدانية | مصهر واحد لكل مخرج، سريع الفصل بقدرة 1.0 A |
| معدل العزل | 1,500 VDC |
| مؤشرات التشخيص | الحالة (ON/OFF)، الوحدة (PASS، FAULT، ACTIVE)، إنذار ميداني (LOAD/FUSE) |
الأسئلة الشائعة
س: كيف تضمن Triconex 3603E موثوقية إشارة الإخراج؟
ج: تستخدم بنية TMR مع دوائر تصويت رباعية لمعالجة إشارات المعالجات عبر ثلاث قنوات زائدة، وإنتاج خرج واحد بالتصويت للتوصيل الميداني.
س: ما وسائل الحماية المتوفرة لنقاط الإخراج الفردية في 3603E؟
ج: تتميز كل نقطة إخراج بمصهر مستقل سريع الفصل بقدرة 1.0 A ودوائر لإعادة تغذية الجهد تكشف الأعطال الكامنة في مفاتيح الإخراج واختلافات الجهد.
س: هل يمكن استبدال وحدة 3603E بينما النظام مزود بالطاقة ويعمل؟
ج: نعم، تدعم الوحدة الاستبدال بوحدة احتياطية أثناء التشغيل، دون مقاطعة مراقبة العملية والتحكم فيها بشكل مستمر.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
