تفاصيل المنتج

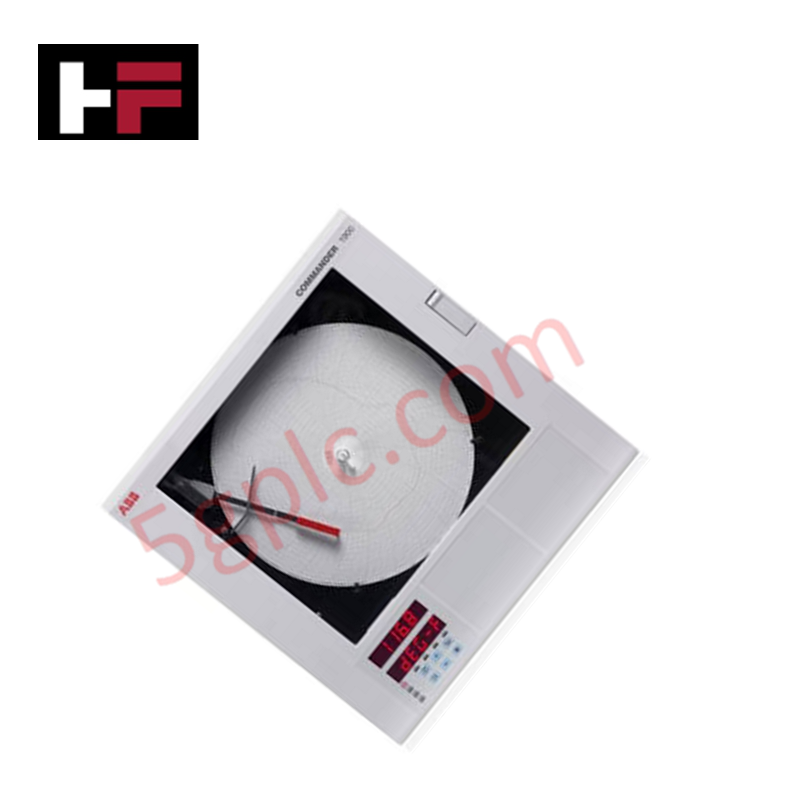

مُعد لجمع البيانات عن بُعد وتتبع الآثار الميكانيكية في حلقات العمليات، يوفر ABB IM/C1900R-Q (IM/C1900R-Q مسجل المخطط الدائري) تنفيذًا مباشرًا ماديًا/كهربائيًا.
المواصفات الفنية
| المعلمة | المواصفة |
|---|---|
| النموذج | IM/C1900R-Q |
| العلامة التجارية | ABB |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 1.00 كجم (1000 جم) |
| الأبعاد | مناسب لمخططات بقطر 10 إنش (250 مم) |
| درجة حرارة التشغيل | 0 إلى +50 درجة مئوية |
| استهلاك الطاقة | 90-264 فولت تيار متردد، 50/60 هرتز (يتوفر خيار 24 فولت تيار مستمر) |
| أنواع الإدخال المدعومة | 4-20 مللي أمبير، Pt100 RTD (3 أسلاك)، الثرموقبلات (J, K, T, R, S)، 0-10 فولت، 1-5 فولت، مللي فولت |
| دقة القياس | +/-0.25% من المدى الكامل |
| عدد القنوات | قلم واحد أو اثنان (دعم إدخال مستقل) |
| سرعة دوران المخطط | قابلة للتكوين من ساعة واحدة إلى 7 أيام لكل دورة |
| آلية التسجيل | نظام قلم حبر دقيق مع خراطيش قابلة للاستبدال |
شبكات Profinet / EtherNet/IP الحتمية وتدرج كثافة الإدخال/الإخراج
تقوم بطاقة الواجهة التناظرية داخل IM/C1900R-Q بفك تشفير نطاقات مستشعر الإدخال عن بُعد بدقة قياس أساسية تصل إلى +/-0.25%. يعزل هيكل الوحدة الحلقات التناظرية الواردة، مطابقًا جداول معالجة البيانات لمنع التغيرات في مؤشرات سرعة اتصال ناقل الحافلة الخلفية على الشبكات المجاورة. عند التشغيل جنبًا إلى جنب مع شبكات Profinet / EtherNet/IP الحتمية الحديثة، يقوم هذا الكتلة المسجلة المحلية بتصفية تموج الإشارة للحفاظ على دقة الطابع الزمني. يضمن هذا التصميم المعياري توافق فلاش البرنامج الثابت المطلق عبر عائلات منتجات C1900 القياسية، مما يمكّن من مقاييس الأجهزة المتوقعة بغض النظر عن تدرج كثافة الإدخال/الإخراج للنظام الخارجي.
الأسئلة المتكررة
س: هل تسمح واجهة IM/C1900R-Q بتبديل الخرطوشة أو استبدال المخطط أثناء حلقات التحكم النشطة؟
ج: نعم. يمكن تغيير مخطط الورق بحجم 10 إنش أو تبديل أقلام الحبر أثناء تشغيل النظام. نظرًا لعزل دائرة القياس عن تجميع محرك القلم الميكانيكي، لا يؤدي إجراء الصيانة الميكانيكية الروتينية إلى انقطاع تسجيل الإشارة في الخلفية.
س: كيف يتم التحقق من توافق فلاش البرنامج الثابت على مستوى الأجهزة عند تغيير لوحة الخيار ذات القناتين؟
ج: يفحص المعالج المركزي لاحقة تكوين الخيار أثناء روتين بدء التشغيل. يجب التحقق من تطابق اللاحقة من خلال الوثائق النظامية القياسية لضمان تهيئة سجلات تعويض الوصلة الباردة بشكل صحيح دون تعارضات في السائق.
س: هل يمكن لدبوس إدخال الحلقة البعيدة 4-20 مللي أمبير التعامل مع دروع المستشعر غير المؤرضة؟
ج: تستخدم قنوات الإدخال أراضي تفاضلية عائمة. إذا تُرك درع المستشعر غير مؤرض في الطرف الميداني، يجب توصيله مباشرة إلى كتلة طرف أرضي هيكل المسجل لقمع الضوضاء الكهربائية.
إرشادات التثبيت الميداني
- محاذاة ميكانيكية للوحة الحاوية: قم بتركيب الجهاز في فتحة اللوحة المخصصة باستخدام المشابك الجانبية المزودة من المصنع. شد الأجهزة بالتساوي لضغط حشية الوجه الأمامي والحفاظ على سلامة الختم البيئي.
- مسارات إنهاء موصلات الإشارة: قم بإنهاء جميع مدخلات 4-20 مللي أمبير والثرموقبلات عن بُعد باستخدام أزواج ملتوية محمية منفصلة. وجه خطوط القياس بعيدًا عن كابلات التيار المتردد عالية الجهد أو محركات التشغيل للحد من تحريض الضوضاء الكهرومغناطيسية.
- ممارسات حماية الوصلة الباردة: لتركيبات الثرموقبلات، أوقف أي تيارات هوائية محلية بالقرب من منطقة كتلة الأطراف الخلفية لضمان دقة دائرة تعويض الوصلة الباردة الداخلية.
- تكوين توصيل الطاقة: قم بتوصيل مصدر التيار المتردد الأساسي إلى شريط طرف الطاقة الموسوم باستخدام كتلة فيوز خارجية. تحقق من تطابق جهد الخط مع مواصفات الأجهزة 90-264 فولت تيار متردد قبل إغلاق مفتاح العزل.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
