تفاصيل المنتج

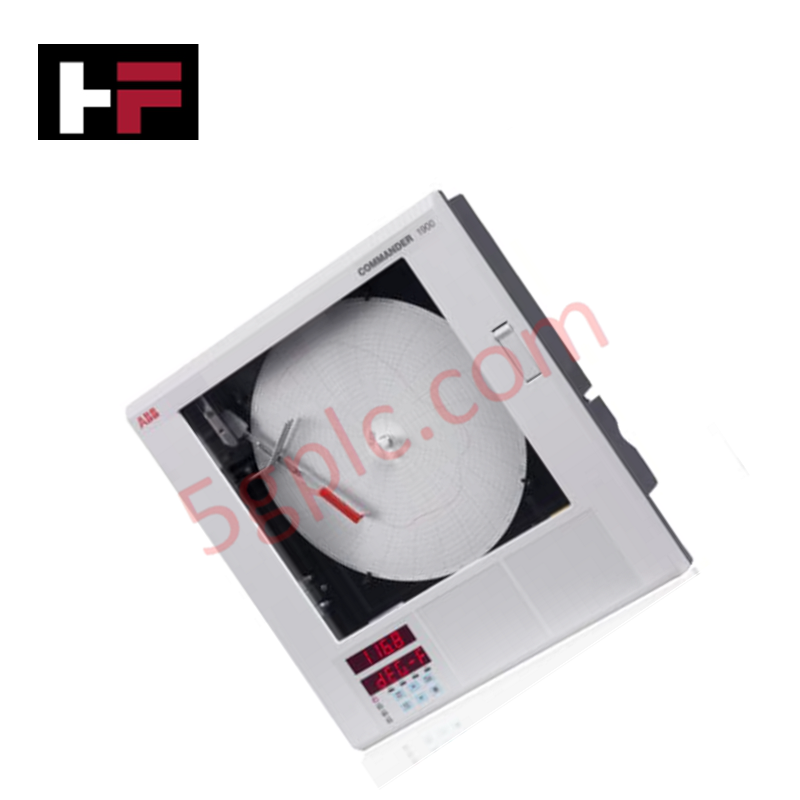

يعمل ABB IM/C1900INS (رقم القطعة 01A75661R000)، المعروف أيضًا باسم مسجل المخطط الدائري IM/C1900INS، كمكون مادي مخصص لاكتساب الإشارات التناظرية الشاملة وتوليد تتبع المخطط الفيزيائي ضمن منصات نظام ABB Commander 1900. تقوم الوحدة بمعالجة المدخلات الميدانية وتحريك القلم وتدوير الورق الدائري بحجم 190 مم (7.5 بوصة).
المواصفات الفنية
| المعلمة | المواصفة |
|---|---|
| النموذج | IM/C1900INS (رقم القطعة: 01A75661R000) |
| العلامة التجارية | ABB |
| المنشأ | المملكة المتحدة |
| الوزن | 4.5 كجم |
| الأبعاد | 420 مم × 297 مم × 160 مم (العرض × الارتفاع × العمق) |
| درجة حرارة التشغيل | -10 إلى +55 درجة مئوية |
| استهلاك الطاقة | خيارات تزويد 24 VDC أو 100-240 VAC |
| قطر المخطط | مخطط دائري مدمج بقطر 190 مم (7.5 بوصة) |
| دقة التسجيل | +/-0.1% من النطاق |
| سرعة المخطط | قابلة للبرمجة (من ساعة إلى 32 يومًا لكل دورة) |
| أنواع إشارات الإدخال | الترموبلات، RTDs، VDC، 4-20 mA، مدخلات رقمية |
| واجهة الاتصال التسلسلي | بروتوكول RS485 Modbus RTU |
| حماية الغلاف | تصنيف NEMA 4X / IP66 لغسل اللوحة الأمامية |
| نوع المنتج | مسجلات المخطط الدائري |
عزل القنوات وتكييف إشارة الإدخال
يستخدم IM/C1900INS دوائر تكييف إدخال تناظرية عالية الدقة لعزل المدخلات الميدانية الشاملة قبل المعالجة الرقمية. يقضي عزل القنوات على فروق الجهد الأرضي عبر حلقات RTD، الترموبلات، ومرسلات 4-20 mA. ينفذ المعالج الدقيق المدمج خوارزميات الخطية لتحويل القياسات الميدانية إلى حركات قلم سيرفو وينقل القيم الرقمية عبر ناقل RS485 Modbus التسلسلي.
الأسئلة المتكررة
س: هل يدعم IM/C1900INS التبديل الساخن أو الصيانة الميدانية أثناء التشغيل؟
ج: لا. تتطلب وصلات المحطات والوصول إلى اللوحة الداخلية عزلًا كاملاً لمصدر الطاقة 100-240 VAC أو 24 VDC لمنع الصدمات الكهربائية أو تلف المعدات.
س: كيف يتم إنهاء ناقل شبكة RS485 Modbus عند المسجل؟
ج: يجب توصيل مقاوم إنهاء خط بقيمة 120 أوم عبر طرفي الاتصال التفاضلي A/B على الجهاز الفيزيائي النهائي على طول سلسلة RS485.
إرشادات التثبيت الميداني
- ركب الوحدة في فتحة لوحة تتطابق مع أبعاد غلاف الهيكل 420 مم × 297 مم.
- تأكد من ضغط ختم الباب الأمامي بشكل موحد على وجه الخزانة للحفاظ على تصنيف الحماية NEMA 4X / IP66 لغسل اللوحة.
- مرر كابلات إشارات الإدخال والاتصال التسلسلي RS485 في مواسير معدنية مؤرضة منفصلة عن خطوط التيار المتردد عالية الجهد.
- وصل كابل تأريض حماية مخصص (PE) إلى برغي طرف الهيكل الرئيسي قبل تشغيل الجهاز.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
