تفاصيل المنتج

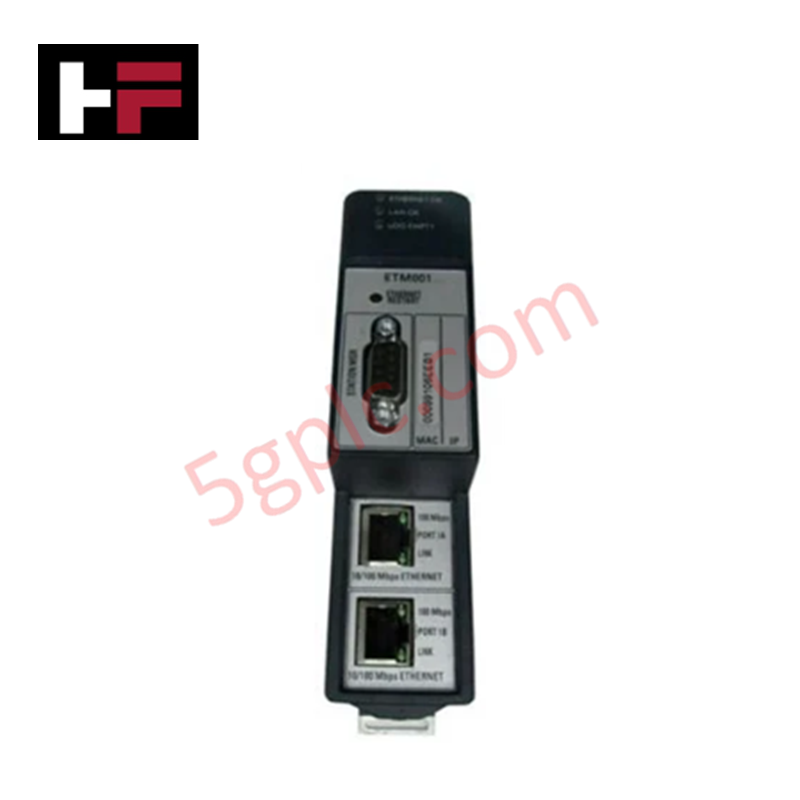

تم إعداد وحدة GE IC695ETM001 (وحدة Ethernet IC695ETM) للاتصالات الشبكية عالية السرعة ونقل البيانات الحتمي ضمن منصات التحكم PACSystems RX3i، وتوفر تنفيذًا ماديًا/كهربائيًا مباشرًا.
مواصفات الأجهزة
| المعيار | المواصفة |
|---|---|
| الطراز | IC695ETM001 |
| العلامة التجارية | GE / GE Fanuc / Emerson |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 1.00 رطل (0.45 كجم) |
| درجة حرارة التشغيل | من 0 إلى +60 درجة مئوية |
| استهلاك الطاقة | تغذية عبر اللوحة الخلفية (قضيب إمداد تيار مستمر داخلي) |
| منصة النظام | PACSystems RX3i |
| منافذ Ethernet | منفذان بسرعة 10/100 ميجابت في الثانية مع استشعار تلقائي (RJ45 محمي، 8 سنون) |
| المنفذ التسلسلي | منفذ RS-232 واحد (موصل D-sub أنثى، 9 سنون، من 1200 إلى 115200 بت في الثانية) |
| سرعة معالج Ethernet | 200 ميجاهرتز |
| البروتوكولات المدعومة | SRTP، وModbus TCP (عميل/خادم)، وEGD، وSNTP |
| قابلية التبديل أثناء التشغيل | نعم (مدعومة عند التشغيل باستخدام البرنامج الثابت 2.51 أو أحدث) |
سرعة اتصال ناقل اللوحة الخلفية وتوافق وميض البرنامج الثابت
يتولى IC695ETM001 تنفيذ بروتوكولات الشبكة المعقدة TCP/IP باستخدام معالج Ethernet مدمج بسرعة 200 ميجاهرتز. ويؤدي تفريغ إدارة معاملات SRTP وModbus TCP وبيانات Ethernet العامة (EGD) من وحدة التحكم الأساسية إلى الحفاظ على سرعة اتصال حتمية لناقل اللوحة الخلفية عبر هيكل RX3i. وتضمن الذاكرة غير المتطايرة المدمجة وبُنى البرنامج الثابت القابلة للترقية ميدانيًا توافقًا كاملًا مع وميض البرنامج الثابت عبر إصدارات وحدات المعالجة المركزية PACSystems RX3i، مما يتيح التكامل المباشر مع وحدات اللوحة الخلفية المتوافقة، بما في ذلك IC695CHS007 وIC695CHS012 وIC695CHS016.
الأسئلة الشائعة
س: ما متطلبات البرنامج الثابت للوحة الخلفية لتبديل وحدة IC695ETM001 أثناء التشغيل؟
ج: يتطلب إدخال الوحدة وإزالتها أثناء التشغيل (التبديل الساخن) تشغيل النظام بإصدار برنامج ثابت 2.51 أو أحدث.
س: هل IC695ETM001 متوافق مع جميع وحدات المعالجة المركزية المركزية RX3i؟
ج: تتصل IC695ETM001 بوحدات PACSystems RX3i القياسية عبر اللوحات الخلفية العامة، باستثناء وحدة التحكم CPE400.
س: ما وظائف التشخيص التي يوفرها مدير المحطة المدمج؟
ج: يتيح مدير المحطة التحكم الإشرافي، ومراقبة الإحصاءات، واستخراج سجل الأحداث، وضبط المعلمات عبر المنفذ التسلسلي RS-232 أو قنوات Ethernet.
إرشادات التركيب الميداني
- تأكد من أن اللوحة الخلفية المستهدفة هي هيكل IC695CHS007 أو CHS012 أو CHS016 قبل إدخال الوحدة.
- حاذِ حافة لوحة الدوائر الخاصة بوحدة IC695ETM001 مع قضبان توجيه البطاقة في أي فتحة متاحة باللوحة الخلفية العامة.
- أدخل الوحدة بإحكام في الفتحة حتى تستقر موصلات اللوحة الخلفية بالكامل وتغلق مشابك التثبيت المعدنية العلوية والسفلية.
- أرضِ جميع تدريع كابلات Ethernet عبر موصلات RJ45 المحمية لمنع اقتران الضوضاء في خطوط 10/100 ميجابت في الثانية.
- ثبّت الكابلات التسلسلية بموصل D الأنثى ذي 9 سنون باستخدام براغي تثبيت الأطراف للحفاظ على سلامة الاتصال.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
