تفاصيل المنتج

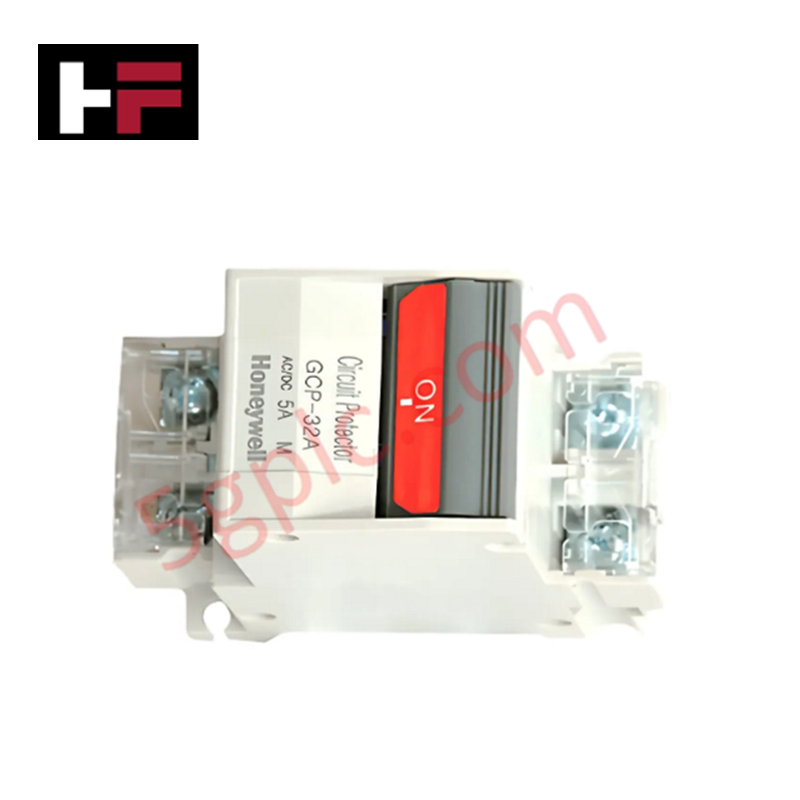

يعمل Honeywell GCP-32AN M 1A، المدرج أيضًا باسم قاطع الدائرة GCP-32AN، كمكوّن أجهزة مخصص للحماية الدقيقة من التيار الزائد وعزل دوائر الفروع داخل لوحات تحكم Honeywell وشبكات توزيع الطاقة. صُمم هذا القاطع لحلقات التحكم منخفضة التيار، ويراقب تدفق التيار المستمر وينفذ فصلًا حراريًا-مغناطيسيًا سريعًا عند تجاوز مستويات التيار تصنيف 1 A. وتعزل هذه الوحدة أجهزة المجال الموجودة في الجانب اللاحق ووحدات الإدخال/الإخراج الحساسة عن عابرات قصر الدائرة والحالات المستمرة من الحمل الزائد، ما يمنع حدوث أضرار حرارية في لوحات التوصيل الخلفية للنظام وناقلات طاقة المجال.
مواصفات الأجهزة
| المعلمة | المواصفة |
|---|---|
| الطراز | GCP-32AN M 1A |
| العلامة التجارية | Honeywell |
| المنشأ | USA |
| الوزن | 0.12 kg |
| الأبعاد | 75 mm x 18 mm x 80 mm |
| درجة حرارة التشغيل | -20 إلى +60 deg C |
| استهلاك الطاقة | سلبي (مقاومة داخلية منخفضة) |
| التيار المقنن | 1 A |
| نوع التثبيت | قضيب DIN قياسي مقاس 35 mm |
| آلية الفصل | حرارية-مغناطيسية |
العزل بين القنوات وحماية حلقات الطاقة
يشتمل GCP-32AN M 1A على حواجز عزل جلفاني عالية العازلية بين أطراف الطاقة الرئيسية وأسطح التثبيت الخارجية. وقد صُمم لحماية مصادر طاقة حلقات البروتوكول الحساسة 4-20 mA HART ودوائر التحكم 24 VDC، إذ يستجيب عنصر الاستشعار الحراري-المغناطيسي المعاير في القاطع بسرعة لأحداث التيار الزائد مع كبح عابرات قوس التبديل. ويمنع فصل نقاط التلامس الداخلي انتقال جهد الأرض أثناء حالات الفصل، ما يضمن عدم انتشار الأعطال في حلقات الفروع الفردية إلى ناقلات طاقة النظام الرئيسية أو إفساد قنوات الإشارة المجاورة.
الأسئلة الشائعة
س: هل يدعم GCP-32AN M 1A إرسال الإشارة عبر نقاط تلامس مساعدة لاكتشاف الأعطال عن بُعد؟
ج: تتضمن واجهة القاطع مواضع مؤشر ميكانيكية لعرض الحالة بصريًا محليًا. ويمكن تثبيت نقاط تلامس مساعدة على الجانب لإرسال منطق حالة الفصل مباشرة إلى قنوات الإدخال الرقمية في DCS.
س: هل يمكن إعادة ضبط قاطع الدائرة هذا فورًا بعد فصل ناتج عن قصر دائرة عالي التيار؟
ج: يُسمح بإعادة الضبط ميكانيكيًا بعد فترة تبريد قصيرة؛ غير أنه يجب فحص الحلقة الموجودة في الجانب اللاحق بحثًا عن دوائر قصر مستمرة قبل إعادة تغذيتها بالطاقة، لتجنب الإجهاد الحراري على الشريط ثنائي المعدن الداخلي.
إرشادات التركيب الميداني
- ثبّت القاطع بالضغط على جزء غير مطلي من قضيب DIN قياسي مقاس 35 mm، مع التأكد من أن مشبك التأريض يحقق تلامسًا معدنيًا موثوقًا مع مرجع تأريض الخزانة.
- قشّر أطراف الموصلات إلى الطول المحدد، وأحكم ربط مشابك براغي الأطراف بعزم الربط المحدد لمنع مقاومة التوصيل الناتجة عن الارتخاء وارتفاع الحرارة الموضعي.
- حافظ على فصل مادي بين مغذيات مصدر الطاقة الواردة وأسلاك إشارات المجال منخفضة الجهد لمنع الاقتران الكهرومغناطيسي.
- تحقق من أن إجمالي تيار الحمل المتصل بحلقة الفرع المحمية لا يتجاوز التصنيف الاسمي البالغ 1 A في درجات حرارة التشغيل العادية.
